Perte de pression dans la canalisation

Immédiatement, faites une réserve selon laquelle la connaissance de ce sujet peut intéresser uniquement ceux qui souhaitent installer eux-mêmes le système d’alimentation en eau. L’entrepreneur doit d’abord tenir compte du fait que la perte de charge dans la canalisation est un indicateur de la perte de charge de l’eau dans le système, en tenant compte du choix de la puissance de la pompe de puits.

D'un point de vue purement physique, ces pertes s'expliquent par le fait que lorsqu'un fluide se déplace le long d'un pipeline, son courant présente une certaine résistance, dont l'ampleur dépend des caractéristiques du conduit, telles que:

  • diamètre de travail du tuyau (avec un diamètre décroissant, la résistance augmente);
  • le débit d'eau, avec une augmentation dans laquelle la résistance augmente également;
  • la qualité des surfaces du conduit en contact direct avec le liquide.

Notez que même en se déplaçant le long d’une canalisation absolument directe, le débit d’eau subit une certaine inhibition et qu’avec une augmentation de sa longueur totale, la résistance totale au passage de l’eau peut être très importante.

Sections droites

Pour résoudre le problème qui vous attend, le plus simple est d’utiliser des tableaux spéciaux et des formules de calcul, à l’aide desquels vous obtiendrez directement toutes les données dont vous avez besoin.

Tuyaux en polymère

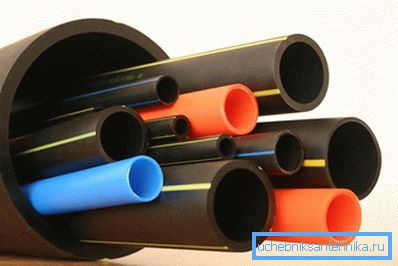

Les tuyaux fabriqués à partir de ces matériaux ont des performances remarquables parmi lesquelles on peut citer:

  • faible poids et facilité d'installation;
  • résistance aux effets corrosifs;
  • le lissé de la structure du matériau utilisé, offrant une faible résistance au flux d'eau.

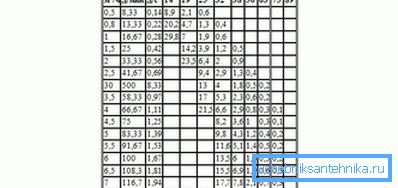

À cet égard, lorsque nous avons examiné les données sur l’écoulement des fluides, nous avons choisi les tuyaux en plastique. Le tableau ci-dessous indique les valeurs de perte de pression pour chaque 100 mètres de conduite d'eau. De plus, la pression de l'eau est indiquée en différentes unités (en mètres de colonne d'eau, ainsi qu'en litres par minute et par seconde).

Pertes de charge

Astuce! Pour obtenir des données sur les tubes en acier, vous devez multiplier par 1,5 les valeurs indiquées dans le tableau.

Prise en compte de la résistance locale

Outre les pertes linéaires dans le pipeline, il peut également y avoir des pertes associées à la présence de «résistances locales», qui incluent des éléments de dérivation et des ajustements du flux de puissance (tés, coudes, vannes, vannes, etc.). L'ampleur de leurs pertes dépend de la vitesse du flux d'eau et de la configuration de l'élément lui-même.

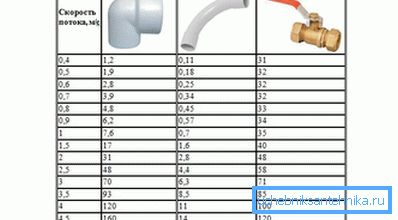

Le tableau ci-dessous présente des données sur les pertes de pression dans les résistances locales les plus courantes (en centimètres de colonne d’eau):

Perte de pression dans les résistances locales

Formules de calcul

Pour calculer le débit d'eau, vous pouvez utiliser la formule suivante:

Q = V? S,

où «Q» désigne le débit d'eau (en m3 / s), par «S» la section du tuyau (en mètres carrés) et par «V» la vitesse du débit d'eau (en mètres par seconde). Vous pouvez calculer l'aire de la section en utilisant la formule classique S = ?? D2 / 4, où D est le diamètre des tuyaux utilisés dans le conduit.

Après un calcul approximatif de la valeur de la valeur souhaitée, vous constaterez que la perte de charge sur des échantillons de résistances locales ne représente qu'une petite fraction des pertes totales (totales). Ils augmentent légèrement avec l'augmentation du débit provoquée par le rétrécissement du canal d'eau, lorsque des volumes d'eau importants traversent la partie rétrécie.

Évitez d'augmenter le débit de fluide dans ce cas, vous pouvez très facilement. Pour ce faire, vous devrez choisir un tuyau de plus grand diamètre pour le futur conduit d'eau, ce qui vous permettra d'ignorer pratiquement les résistances locales.

Dans le cas le plus général, le calcul de la perte d’alimentation en eau doit être effectué de manière à ce que la résistance locale ait un débit de fluide de 2 à 4 m3. Compte tenu des pertes dans ses sections droites, sa valeur totale peut être d’environ 5 m3.
