Pipe pn20: caractéristiques et avantages

05-08-2018
Les pipes

Le tuyau en polypropylène PN 20 sert à l’installation de systèmes d’alimentation en eau froide et chaude avec la plus grande pression possible d’un environnement de travail en 2 MPa. Ils peuvent également être utilisés pour les réseaux de «sols chauds» et dans les structures industrielles de pompage d’air comprimé et de mélanges chimiques. Ces canalisations peuvent supporter la température de l'environnement interne jusqu'à + 95 °.

Les produits sont fabriqués à partir d'une variété populaire de polypropylène, ou plutôt de son copolymère statistique.

Ce produit est très populaire maintenant.

Propriétés matérielles

Lorsque les copolymères statistiques ont été inventés, il s'agissait d'une avancée dans le domaine des plastiques. Le principal avantage de ce type de polymère est leur excellente résistance aux températures extrêmes, négatives et très élevées.

Les produits de ce matériau sont apparus sur le marché de la construction relativement récemment. Cependant, il est devenu très populaire grâce à ses excellentes propriétés.

Les avantages de ce type de polypropylène

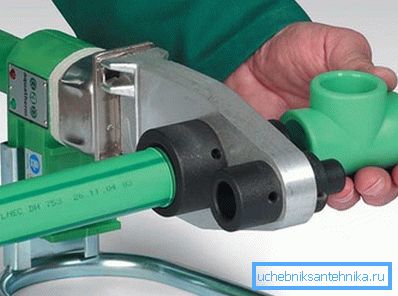

Dans les éléments de photo-soudure.

La popularité du matériau provient de ses propriétés mécaniques et physiques uniques. Les éléments extrudés d'un PP statistique, c'est-à-dire son copolymère statistique, sont extrêmement fiables.

Vous trouverez ci-dessous les spécifications techniques du tuyau PN20:

  • excellents indicateurs d'élasticité;
  • la force;
  • faible niveau d'adhérence;
  • résistance à divers types de corrosion;
  • inertie (absence d'interaction destructive) vis-à-vis des substances chimiquement agressives;
  • résistance aux chocs;
  • faible degré de conductivité thermique;
  • bonne performance acoustique et absorption des vibrations.
La dépendance de la température de l'environnement de travail et de la durée de vie des tuyaux.

Les caractéristiques techniques du tuyau en polypropylène PN20 confèrent à ce produit des qualités optimales pour le consommateur.

  1. Pour l'assemblage de systèmes d'ingénierie à partir de tels produits, il n'est pas nécessaire d'utiliser un équipement coûteux. La température à laquelle ce polymère se ramollit est de +132 °. Cela permet de créer des joints hermétiques des joints sans utiliser de soudage à haute température.
  2. L'inertie vis-à-vis des milieux agressifs et la résistance des matériaux à la corrosion garantissent l'absence d'impuretés indésirables dans les substances transportées.
  3. L'espace interne des systèmes d'ingénierie à partir de tels éléments ne se remplit pas de dépôts de calcaire et de sel, car le matériau a une faible adhérence.

Faites attention! Les caractéristiques du tuyau PPR PN20 sont telles qu’il présente un faible coefficient de conductivité thermique. Cette circonstance réduit les pertes de chaleur lors du transport du liquide de refroidissement, ce qui permet de réaliser des économies.

Champ d'application

Produits pour sols chauds.

Les tuyaux en polypropylène sont devenus une excellente alternative aux homologues en métal. Tout d'abord, en termes de fiabilité, de durabilité, de facilité d'installation et de maintenance.

En choisissant un type de ce type de produit, il convient tout d’abord de prendre en compte les paramètres suivants

  1. Quelle est la pression de travail du système d'ingénierie de tuyauterie peut résister.
  2. A quelle température de l'environnement interne du réseau, autant que possible, ils sont adaptés.

L'utilisation de tous les types de tuyaux en plastique est régie par le SNiP n ° 2.04.01 / 85.

  1. Les instructions indiquent que lors de leur utilisation, la température de fonctionnement de l’eau dans le système d’alimentation en eau chaude ne doit pas dépasser +75? Pendant une courte période, ce chiffre peut dépasser +95 degrés.
  2. À ce mode de température et de pression dans le système de 2 MPa, la durée de vie des tuyaux est de 25 ans. Dans les réseaux pour eau froide, il a 50 ans.
  3. Si la pression de fonctionnement dans le système est supérieure, la durée de fonctionnement des tuyaux est réduite.

Comment se passe l'assemblage des canalisations en polypropylène

  1. Toutes les variétés de montage sont disponibles pour le pipeline de copolymère statistique. Il peut être posé à l'air libre, en brique sous le plâtre ou collecté dans un canal spécial ou dans une mine.
  2. La seule condition est que vous puissiez installer des systèmes d'ingénierie en polypropylène à une température ambiante d'au moins -10 degrés.

Faites attention! La connexion des éléments du système est réalisée, le plus souvent, en utilisant le procédé de soudage par diffusion. S'il est nécessaire d'assembler des tuyaux en polypropylène avec des analogues métalliques, des raccords de transition sont utilisés.

Diamètres du produit

Les fabricants de raccords et de tuyaux produisent des PPN de différents diamètres. Le tableau ci-dessous montre la gamme de produits.

Diamètre nominal Diamètre extérieur Épaisseur du mur Diamètre intérieur Capacité d'eau / liquide de refroidissement Produits de masse
mm mm mm mm l / m kg / m
20 20 3.4 13.2 0,137 0,172
25 25 4.2 16,6 0,216 0,266
32 32 5.4 21.2 0,353 0,434
40 40 6.7 26,6 0,556 0,671
50 50 8.3 33.2 0,866 1 050
63 63 10.5 42,0 1,385 1 650
75 75 12.5 50.0 1,963 2 340
90 90 15.0 60,0 2 827 3 360
110 110 18.3 73,2 4 208 5 040

Étiquetage du produit

Les tuyaux en plastique sont étiquetés pour les qualités suivantes:

  • le type et le type de polymère;
  • diamètre extérieur;
  • séparation possible et l'épaisseur des murs.

Ainsi, si le produit porte la mention PP-32, cela signifie que son diamètre nominal est de 32 mm. Les caractéristiques du canal FRP PN 20 sont cryptées en lettres et en chiffres.

Ils disent que le produit en copolymère de polypropylène random est renforcé de fibre de verre et a un diamètre de 20 mm.

En plus des paramètres vocaux, l’étiquetage du produit indique la température et la pression optimales.

Types de tuyaux en polypropylène

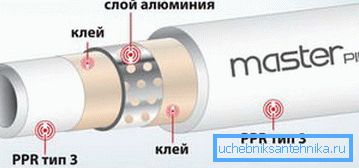

La conception de l'analogue renforcé PP-CR.

Pour le moment, les tuyaux sont fabriqués à partir de telles variétés de polypropylène et de matériaux supplémentaires:

  • PP est un polypropylène ordinaire;
  • Le tuyau FRP PN 20 est en plastique renforcé de fibres (plastique renforcé de fibres);
  • M-PP - produits en copolymère séquencé PP résistant au gel;
  • PP-R est un copolymère de polypropylène statistique;
  • Le PP-CR est un troisième type de copolymère statique de PP pour les systèmes de chauffage et d’alimentation en eau chaude;
  • PP-RCT est un type spécial de copolymère statistique PP, qui présente une structure de réseau hexagonale et qui, de ce fait, présente les meilleures caractéristiques.

Conclusion

Les produits en polypropylène de la marque PN-20 sont maintenant très demandés. Son prix est optimal, et ses caractéristiques permettent d'équiper les réseaux d'ingénierie de tout type.

La vidéo dans cet article contient beaucoup plus d'informations.
