Pipe ppm et ses caractéristiques

Le principal problème du pipeline en acier concerne les effets néfastes de l’environnement, qui conduit à la corrosion. Pour résoudre ce problème, les fabricants produisent des tuyaux avec une isolation en polystyrène (PPM). Dans cet article, nous examinerons les propriétés du tuyau MRP et examinerons la portée de ce produit.

Caractéristiques du tuyau PPM

Informations générales

Penopolimermineralnaya shell pour les tuyaux est en mousse de polymère, à laquelle sont ajoutés des charges minérales, qui peuvent être utilisés comme:

• Cendre;
• Le sable;
• Scories.

Grâce à ces additifs, la rigidité et la résistance de la coque sont augmentées, ce qui la rend insensible aux contraintes mécaniques. De plus, la particularité de la mousse de polyuréthane est imperméable, combinée à la perméabilité à la vapeur.

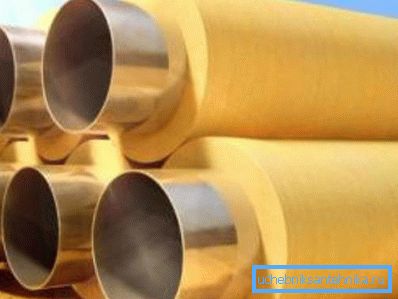

Les fabricants mettent ce matériau sur le tuyau de l'extérieur.

De plus, le shell contient trois couches:

• Couche intérieure résistante à la corrosion - épaisseur 5 - 10 mm.
• Directement isolation thermique.
• Couche extérieure protectrice à haute densité. Son épaisseur est de 10-15 mm.

En ce qui concerne le tuyau lui-même, l'isolation peut être appliquée aux produits répondant aux exigences des normes GOST 8731, 10704, 8733 et 20295. En d'autres termes, ceux-ci peuvent être des tuyaux soudés ou sans soudure avec un diamètre de 32 à 820 mm et une longueur maximale de 12 m.

Faites attention! La longueur des extrémités non isolées est de 150 mm pour un diamètre maximal de 219 mm inclus et de 200 mm pour un diamètre de 273 à 1020 mm.

En plus des tuyaux, ils recouvrent d’isolant:

• Les transitions;
• Les coudes;

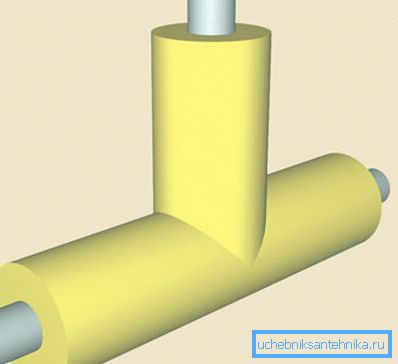

• Tees pour raccorder les tuyaux, ainsi que certains autres éléments façonnés.

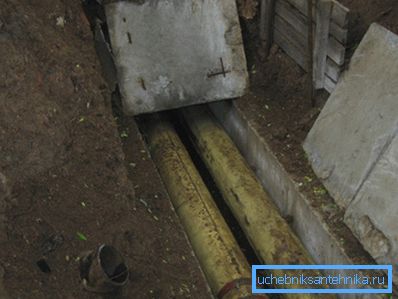

Les tuyaux isolants en PPM sont largement utilisés lors de l’installation de conduites de chauffage, ainsi que de conduites d’alimentation en eau chaude, où il est important de préserver l’énergie thermique pendant le transport du réfrigérant. De plus, ces tuyaux ont même été inclus dans le SNiP 41-02-03 en tant qu'option possible lors de la pose d'un réseau de chauffage avec une température du liquide de refroidissement ne dépassant pas 140 degrés Celsius.

Tous les types de joints sont autorisés:

• Souterrain channelless;
• Canal souterrain;
• Sur terre.

Il convient de noter que ce produit a été mis au point par des experts nationaux, qui ont tenu compte du climat et de certaines autres caractéristiques. Par conséquent, nous pouvons dire que ce produit est adapté à une utilisation dans notre pays.

Caractéristiques d'isolation

Les principales caractéristiques techniques de l’isolation des tuyaux en PPM sont présentées ci-dessous:

Les mérites

La coque de Penopolimermineralnaya présente de nombreux avantages par rapport aux autres types d’isolants thermiques pour réseaux de chaleur. Cela est dû non seulement aux propriétés des matériaux utilisés, mais également aux caractéristiques de conception grâce auxquelles il répond aux exigences de base du fonctionnement dans les réseaux de chauffage.

En particulier, les points suivants peuvent être soulignés:

• Le matériau n'est pas "fissuré" pendant le fonctionnement.. En d'autres termes, durant tout le cycle de vie, l'épaisseur de l'isolant thermique reste inchangée.
• Penopolimermineralnoy shell d'absorption d'eau est beaucoup plus faible que le même indicateur de laine minérale.
• L'isolation en PPM a une structure à cellules fermées, protégeant ainsi de manière fiable le pipeline en acier de la corrosion (sous réserve de l’utilisation d’une protection anti-corrosion supplémentaire). De plus, il n'est pas nécessaire de le couvrir de vos propres mains avec une gaine en plastique ou en acier.
• Le coefficient de conductivité thermique de cette isolation est plusieurs fois inférieur à celui de la laine minérale humide.. En conséquence, les pertes de chaleur dues à l'isolation pénopolymère-terminale sont bien moindres qu'à la laine minérale. Par conséquent, dans des conditions réelles de PPM, le revêtement est beaucoup plus efficace que l'isolant pour les tuyaux à base de laine minérale.
• Prix ​​inférieur, que sur un type d'isolation commun comme le PUF.
• Le revêtement augmente la durée de vie du pipeline, qui dure plus de 30 ans et réduit également le coût de son entretien.
• Réduit le risque d'accident.
• En cas de fuite, il n'est pas nécessaire de changer de revêtement., comme il sèche et en même temps conserve les propriétés.
• Ne nécessite pas l'installation du système DCS.

Inconvénients

En l'absence de matériaux idéaux, les tuyaux avec cette isolation présentent également certains inconvénients, dont les plus graves sont:

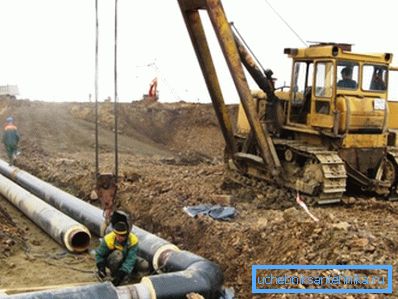

• Un poids important, entraînant leur transport, est associé à des coûts supplémentaires. De plus, les instructions pour leur installation impliquent l'utilisation d'un équipement de levage.
• Le PPM a un coefficient de perte de chaleur supérieur à celui du PPU, car la conductivité thermique de l'isolant polymère-polymère est de 10 à 20% supérieure.
• L'isolation thermique du PPM n'étant pas complètement scellée, le pipeline doit être traité ultérieurement avec un agent anticorrosion.

Faites attention! La pression maximale dans la conduite, constituée de tuyaux en mousse de polyuréthane, ne doit pas dépasser 2,5 MPa.

Conclusion

L'isolation en PPU pour tuyaux présente un certain nombre d'avantages par rapport aux autres types d'isolants thermiques. En particulier, elle peut être utilisée pour des systèmes ouverts sans boîtier supplémentaire. Mais l’essentiel - il vous permet d’économiser l’énergie thermique du liquide de refroidissement avec un minimum de pertes, ce qui est la tâche principale de tout isolant.

À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
