Pipe pprc: familiarité avec les produits + application

Il est intéressant de noter que l’abréviation PPRS (Centre de ressources sur la prévention de la pollution) désigne le Centre de ressources pour la prévention de la pollution de l’environnement, qui convient parfaitement aux tuyaux en polypropylène (PPR - anglais, PP - russe), également appelé ecoplast.

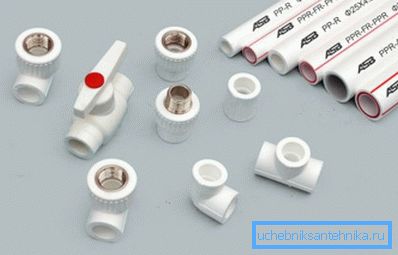

Ces conduites sont principalement utilisées pour les conduites d'eau chaude et froide, ainsi que pour les circuits de chauffage intérieurs. De plus, PPR peut être renforcé et intégré, ce qui en détermine le but en tenant compte du mode de fonctionnement en température. Ce sont les types qui seront discutés ci-dessous, où vous verrez également la vidéo dans cet article.

Rencontrer les pipes

Espèces

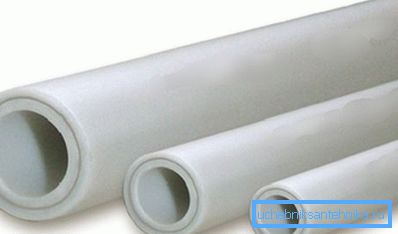

• Tous les tuyaux en polypropylène, en plus de leur section, sont subdivisés en fonction de la capacité des parois à résister à la pression et à la température du fluide en écoulement., et pour cela il y a la désignation: PN avec des chiffres indiquant la densité.
• Le PN10 est conçu pour fournir du bœuf froid jusqu’à 20 ° C (température à court terme de 45 ° C), lorsque la pression de fonctionnement ne dépasse pas 1 MPa (10 kg / cm).²). La section externe PN10 peut aller de 20 mm à 110 mm, tandis que le diamètre interne est compris entre 16,2 et 90 mm. L'épaisseur des parois, comprise entre 0 et 1,9 mm et 10 mm, dépend également de la section du tuyau.
• L'équipement de plomberie PN20 est appelé un tuyau universel, car il peut être utilisé aussi bien pour l'eau chaude que froide, où le chauffage constant ne dépasse pas 80 ° C, ce qui est tout à fait acceptable non seulement pour l'alimentation en eau chaude, mais également pour le chauffage.. Les parois de ce PPR peuvent supporter jusqu'à 2 MPa (20 kg / cm)²) et le plus souvent renforcé avec une feuille d’aluminium. La section externe PN20 peut aller de 20 mm à 110 mm, le diamètre interne de 10,6 mm à 73,2 mm et l'épaisseur de paroi dépend de la section, qui varie de 16 mm à 18,4 mm.

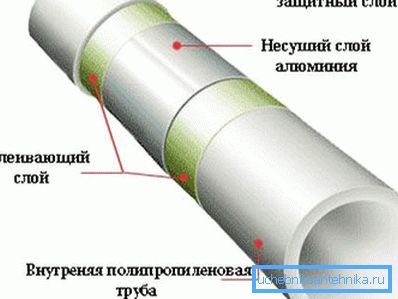

• PN25 indique que les produits sont renforcés avec du papier aluminium ou de la fibre de verre, et indique également que la température constante du liquide de refroidissement peut atteindre 95 ° C, ce qui arrive rarement.. Ces tuyaux sont généralement utilisés pour le chauffage centralisé et leur prix est le plus élevé parmi les analogues. Les parois du PN25 sont conçues pour une pression constante de 2,5 MPa (20 kg / cm)²) d’une épaisseur de 4 mm à 13,3 mm, d’un diamètre extérieur compris entre 21,2 mm et 77,9 mm et d’un diamètre intérieur compris entre 13,2 mm et 50 mm.

Note Dans PN25, la couche de renforcement n'est pas située au centre, mais plus près du sommet (les parois du tube interne sont plus épaisses), ce qui constitue un obstacle lors du soudage, car le diamètre interne de l'accouplement coïncide avec la section transversale du renforcement. Par conséquent, le film doit être retiré et les instructions recommandent de le faire à l'aide du rasoir, comme indiqué sur la photo ci-dessus.

Quels sont les avantages

Bien entendu, le principal avantage réside dans les caractéristiques techniques élevées du tuyau PPRC et, tout d’abord, dans la durée de la période d’exploitation, pour laquelle la garantie minimale est de 50 ans, et certains fabricants doublent cette période pour atteindre 100 ans!

De plus, le polypropylène est conforme aux normes européennes de l'OMS, car il ne se forme aucun dépôt ni corrosion à l'intérieur du tuyau, ce qui signifie également que le passage de l'eau ne diminue pas avec le temps.

PPR n'a pas peur:

• changements brusques de température et de pression;
• très faible conductivité thermique (un gros plus pour l'eau chaude sanitaire et le circuit de chauffage);
• et aussi, c'est un bon atténuateur de bruit - le liquide fourni ne fait presque pas de bruit.

Si nous comparons le polypropylène au métal, l’installation du pipeline PP est environ 10 fois plus rapide, grâce à la technologie unique de soudage au fer à souder électrique. La faible masse des tuyaux permet une installation seule et la surface résistante à la corrosion annule presque complètement la maintenance externe du pipeline.

Travail de montage

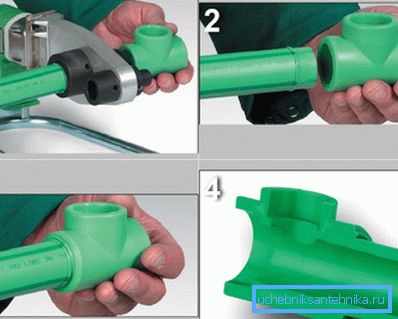

Pour que le joint de soudure soit homogène, vous devez maintenir le tuyau et le raccord sur la pointe chaude du fer à souder pendant un certain temps, comme indiqué dans le tableau ci-dessus. Ainsi, le diamètre le plus commun PPR (20 mm) est chauffé par un fer à souder à une température de 270-280 ° C pendant 5-6 secondes. Ensuite, les deux éléments sont libérés brusquement de la buse, joints et maintenus pendant encore 2-3 secondes (plus possible) pour réparer la soudure.

Il est très important que le tuyau pénètre dans le raccord sur une certaine distance, s’il va doucement, que le joint peut se rompre et que, s’il est trop profond, le bout du tuyau butera contre la paroi du raccord et s’aplatira, réduisant ainsi le débit. Le tableau indique également la profondeur d'atterrissage lors du soudage, par exemple, pour un même PPR de 20 mm, cette distance est comprise entre 1,4 mm et 1,7 mm, et pour une section plus grande, la soudure est plus profonde.

Note Tous les fers à souder sont conçus pour une température maximale de 300-350 ° C, mais ne fonctionnent pas aux limites maximales. Ainsi, pour souder un pipeline à la température ambiante ou au-dessus, 270-280 ° C suffisent, et davantage de modes chauds sont nécessaires dans les cas où le soudage a lieu à l'extérieur (vent) ou à des températures plus basses.

La soudure du pipeline en polypropylène est beaucoup plus pratique à réaliser en blocs, plutôt qu’un élément à la fois. Par exemple, si vous devez atteindre la chaudière à partir de la conduite d’alimentation en eau froide, le long du chemin, il sera relié à la toilette, à la baignoire et à l’évier. Il est donc préférable de souder tous les tés pour le découplage au préalable, puis d’installer l’unité finie. Les mêmes opérations sont appropriées pour les tuyaux chauds pour l'alimentation en eau chaude ou le chauffage.

Conclusion

Tous les travaux de soudage avec des tuyaux en polypropylène peuvent être réalisés de votre propre main, sans faire appel à un spécialiste, si vous avez un fer à souder pour PPR et des connaissances théoriques sur l’installation de tels tuyaux. C’est également l’un des avantages de PP: pour son installation, il n’est pas nécessaire de disposer d’une grande pratique et d’une formation spéciale, tout est fait facilement et rapidement, mais bien sûr, sous réserve des exigences mentionnées ci-dessus. Bonne chance!
