Plier le tube profilé: un test de netteté

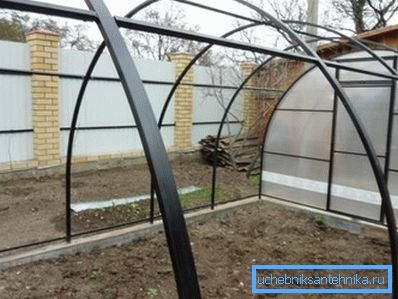

Le tube profilé a une forme «angulaire» - carrée et rectangulaire. À première vue, il semble impossible de lui donner une forme arquée. Mais décidant fermement d’utiliser ce matériau pour les encadrements de serre, les hangars, tout en créant des solutions architecturales dans le jardin (arches, treillis, pergolas), il est possible d’atteindre le résultat souhaité. Le tuyau de profil est flexible le long du rayon - c’est assez simple de le faire de vos propres mains, tout le monde peut le manipuler.

Principe de fonctionnement de la cintreuse

La conception de cet appareil est assez simple - 2 butées et sabot, entraînés par un levier. Avec ce simple appareil, vous pouvez plier un pipeline d’un diamètre de 5 à 150 mm.

Dans le même temps, pour les grands diamètres, la force physique de l'opérateur ne suffit plus, notamment avec une paroi épaisse. Pour que le pliage se fasse en douceur et sans problèmes, l'appareil est équipé d'un entraînement hydraulique, ce qui entraîne une augmentation significative du coût de l'appareil.

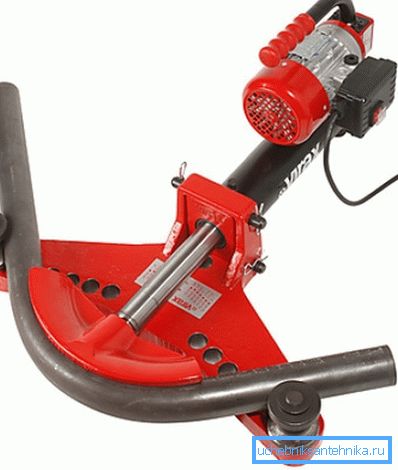

Si vous avez besoin de cintrer un très petit tube, vous pouvez utiliser une variante de cintreuse de tubes pour tubes à cadre ouvert. Du point de vue de la sécurité, ce n’est pas la meilleure option, car le risque d’écoulement d’un pipeline est suffisamment important.

Comme pour les grands diamètres, dans ce cas, seuls des appareils avec un châssis fermé sont utilisés. Pour cette raison, le tuyau ne sautera jamais hors des arrêts.

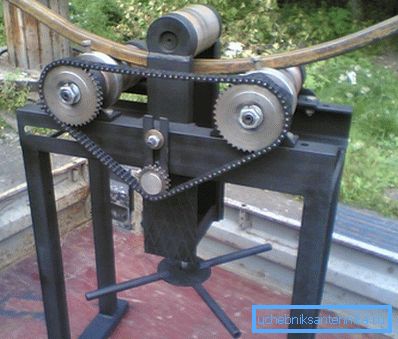

La cintreuse peut fonctionner sur un principe différent. Dans ce cas, le tube profilé est simplement tiré entre les rouleaux (butées), se déformant ainsi.

Les profils de différents métaux et de différentes sections réagissent à la flexion de différentes manières. Par exemple, travailler avec des tuyaux en métaux non ferreux - cuivre, laiton, duralumin, aluminium - de petite section est un plaisir. Ils sont en plastique et bien courbés, incarnant les fantasmes sorciers du maître. Excellente tenue aux basses températures.

Flexion de profil "recettes" folkloriques

Les méthodes inventées pour plier les tuyaux profilés à la maison sont parfois le seul moyen de réaliser nos plans. Malgré l’apparente primauté de la technologie, les résultats obtenus sont capables d’obtenir une qualité remarquable, une précision géométrique et des formes parfaites.

Technologie de propre atelier

Plier un profilé à l'aide d'une rectifieuse et d'une machine à souder est la méthode la plus connue et donc la plus populaire.

Il comprend plusieurs opérations séquentielles.

1. Tout d'abord, le rayon de courbure est soigneusement calculé..
2. Vous pouvez faire un modèle en bois. Il fera le virage le plus précis.
3. Des étiquettes transversales sont appliquées sur la zone qui modifiera la forme.. C’est pour eux que des coupes seront effectuées, en passant par 3 côtés du tuyau (gauche - bas - droite ou, pour plus de clarté, une lettre inversée "p").

1. En attachant et en fixant le profil sur le modèle au côté non touché, la flexion peut commencer..
2. Mors et meuleuses.

Faites attention! Il est conseillé d'utiliser cette méthode lorsque vous travaillez avec un profil de section volumineux, car le processus lui-même prend suffisamment de temps.

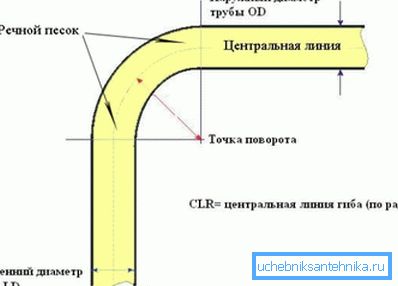

Utiliser du sable pour plier le tuyau

Le sable est capable de maintenir la forme non seulement sous la forme d'une sculpture sur le bord de la mer, mais également d'aider à maintenir la forme du profilé pendant le cintrage, en empêchant l'aplatissement ou la fissuration.

Cette opération est presque équivalente dans le temps avec le travail sur une cintreuse à pipe et elle nécessitera les matériaux suivants:

• sable de quartz;
• casquettes en bois de 10 à 20 cm de long;
• brûleur à gaz;
• percer;
• un porc dont le diamètre est égal au rayon de courbure interne du profilé;
• maillet en caoutchouc.

Faites attention! Avant de pouvoir être utilisé, le sable doit subir deux étapes de prétraitement: tamisage en profondeur, lavage et séchage final. Il doit être conservé jusqu'à son utilisation dans un récipient propre.

Les instructions folkloriques pour plier avec du sable incluent des opérations séquentielles obligatoires.

1. Un trou du tuyau est bouché étroitement avec un bouchon en bois.
2. Par un autre trou, le sable est versé à un niveau tel que le second bouchon entre.
3. Le trou restant est scellé hermétiquement.
4. Au moyen d'un cochon, il se fait plier. Si vous voulez atteindre un petit rayon, le coude est chauffé par la flamme du brûleur. Il est important de ne pas surchauffer la surface et d'empêcher l'apparition de tartre, qui dégrade la qualité du tuyau.
5. En tapotant avec un maillet en caoutchouc, le coude est perfectionné.
6. Du produit fini assommé, brûlé ou percé.
7. En secouant et en tapotant le mastic de remplissage.

Profil et harmonie de l'eau

Le gel sévère sera un assistant fidèle à la flexion, par exemple, un tuyau de cuivre. Parmi les outils et les matériaux n'auront besoin que de l'eau et un cochon. La technologie est également assez simple.

En bouchant fermement une extrémité du tuyau avec un bouchon, de l'eau est versée à l'intérieur et le deuxième trou est bouché. Une fois que l'eau est complètement gelée, le matériau est prêt à être utilisé.

Il est à noter que les efforts physiques appliqués sont minimes - l'aplatissement ne se produit pas et la section transversale n'est presque pas perturbée.

Utilisez le printemps pour plier

Il est flexible avec l'utilisation d'un ressort dans la cavité d'un profilé basé sur le principe de la force de contraction interne. En plus du tuyau profilé, du chalumeau ou de la torche à gaz et d'un gabarit du diamètre approprié, vous aurez besoin d'un ressort carré inhabituel. Il est constitué de fil d'acier d'un diamètre de 2 à 4 mm, qui est courbé avec un diamètre légèrement inférieur à celui de la section interne de la tuyauterie.

Faites attention! Le ressort doit être très proche de la cavité du profil. L'écart optimal entre la section extérieure du ressort et le tuyau intérieur est compris entre 1,5 et 2 mm.

En plaçant le ressort à l'intérieur de la pièce, le chalumeau commence à traiter la surface de la partie déformable du produit. Assez chauffé, fixez le disque, pliez-le et amenez-le au rayon souhaité de vos propres mains.

Faites attention! Ne pas ignorer les consignes de sécurité. Le prix de la négligence est trop élevé. Des gants de protection, des lunettes et des pinces pour saisir les tuyaux chauds protégeront de manière fiable contre les brûlures. Pour la sécurité incendie devrait être à côté d'un conteneur avec de l'eau ou du sable.

Résumant

Le champ d'application des tubes profilés est suffisamment large. Le coût élevé des cintreuses professionnelles conçues pour travailler avec ce matériau rend souvent impossible leur utilisation.

Il devient difficile de réaliser les idées de l'auteur. Parfois, la situation ne peut être sauvée qu'en pliant le tuyau de profil avec vos propres mains.

La vidéo présentée dans cet article montre un exemple de pliage d'un tuyau de profil.
