Plomberie: travaux d'installation

En gros, la distribution de l’eau à la campagne, dans une maison de campagne ou dans un appartement n’est en rien différente, car dans tous les cas, il existe une source d’eau chaude et froide, ainsi que des salles de bains où sont conduites les conduites. Actuellement, ces câblages sont dans la plupart des cas en polypropylène.

C'est un matériau très fiable qui résiste aux températures élevées (jusqu'à 110 ° C) et qui est facilement et rapidement soudé avec un fer à souder spécial. Vous apprendrez comment faire cela dans la pratique, quels tuyaux sont nécessaires pour cela, et en plus, une démonstration thématique de la vidéo présentée dans cet article vous sera présentée.

Travail de montage

Matériaux

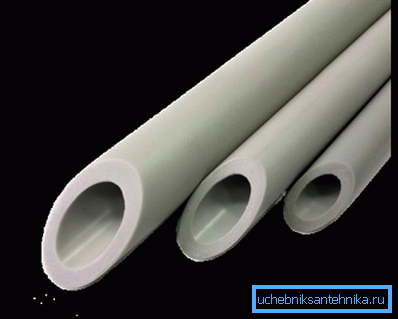

• PN-10. Tuyau de polypropylène (PPR ou PPR) le moins cher à l’intérieur du logement, cette instruction PN-10 permet son utilisation exclusivement pour l’eau froide à une température ne dépassant pas 20 ° C et, en option, jusqu’à 45 ° C si la pression de travail ne dépasse pas 1 MPa. En règle générale. Les plombiers ne sont pas favorables à un tel tuyau, préférant un matériau plus épais.
• PN-16. Un tel tuyau est utilisé beaucoup plus souvent, bien qu'il ne soit pas armé, car la température d'eau de fonctionnement admissible peut être de 60 ° C à une pression nominale de 1,6 MPa. Dans certains cas, un tel matériau peut même être utilisé pour l'alimentation en eau chaude, mais à la condition que le câblage soit sous plâtre, ce qui ne leur permettra pas de se déformer.

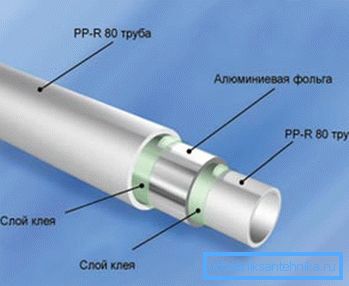

• PN-20. Les tuyaux de plomberie de ce type sont souvent appelés universels, car ils peuvent être utilisés à la fois pour les systèmes d'alimentation en eau chaude et froide et pour le chauffage. Sa température de fonctionnement est de 95 ° C à une pression constante pouvant atteindre 2 MPa. Cela est possible grâce à la couche de renforcement, qui peut être en fibre de verre, mais le plus souvent en feuille d'aluminium.
• PN-25. Mais le tuyau avec un tel marquage peut être utilisé pour installer le chauffage dans une maison privée ou dans le pays avec ses propres mains, où la température de l'eau a une température de fonctionnement de 95 ° C et des jets allant jusqu'à 110 ° C sont possibles à une pression constante allant jusqu'à 2,5 MPa. Ceci est possible du fait de l’épaississement des murs et du rapprochement de la couche de renforcement avec la surface, bien que lors de l’installation, cela crée certains inconvénients (décapage de la feuille avec un rasoir).

Tableau des paramètres techniques PN-10 et PN-20

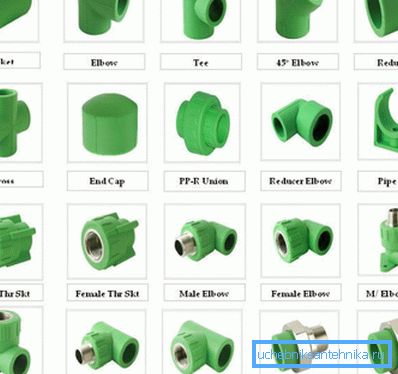

Pour raccorder, tourner ou changer de tuyau en polypropylène sur un autre plan lors de son installation à la maison, à la campagne ou dans l'appartement, utilisez des raccords spéciaux filetés, soudés et combinés en PPR. Ces dispositifs vous permettent également de réaliser un découplage avec des tuyaux de différents diamètres, par exemple lors du passage d'une colonne montante plus épaisse au câblage horizontal.

Note Pour le soudage de tuyaux en polypropylène, trois types de fers à souder électriques sont utilisés: xiphoïde, disque et tuyau. D'un point de vue technique, lors de l'installation d'un système d'alimentation en eau, il n'y a pas de différence, mais dans les deux premiers types, des buses à paire sont utilisées et dans le dernier cas, des buses non appariées. Toutes les buses sont en alliage d’aluminium, mais les buses de qualité supérieure ont un revêtement en téflon qui empêche le polypropylène fondu de coller.

Travaux de soudure

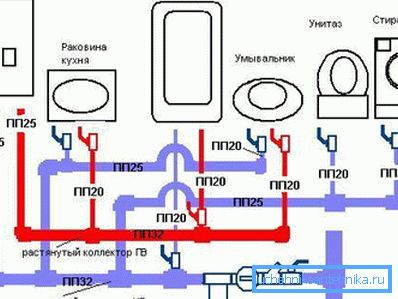

Commençons par le fait que la disposition des conduites d’eau dans un appartement, dans une maison de bains ou à la campagne commence par un balisage, c’est-à-dire que vous devrez déterminer exactement où et à quelle hauteur une salle de bain particulière sera et la marquer à la craie ou au crayon technique. . Cela vous permettra de calculer avec précision la métrique de PPR requise, ainsi que le type et le nombre approximatif de raccords filetés, à souder et combinés (de réduction) nécessaires pour l'amarrage et les coudes.

Nous disons le nombre approximatif, car seuls les raccords filetés peuvent être calculés avec précision pour une sortie vers différents appareils de plomberie, mais le nombre de raccords (tés, angles, raccords, dérivation et bouchon) peut toujours varier. Par conséquent, ils sont achetés avec une petite marge.

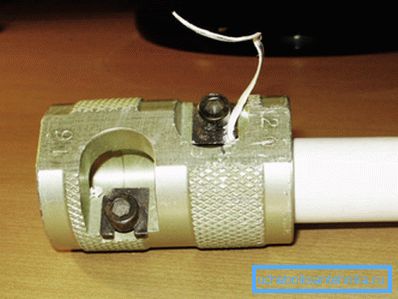

En fonction de la conduite que vous conduisez (chaude ou froide), le marquage du tuyau en polypropylène peut également changer. Par exemple, vous pouvez effectuer l'alimentation en eau chaude d'une chaudière électrique ou d'une colonne de gaz avec un tuyau PN-25, mais dans ce cas, avant le soudage, son extrémité doit être traitée avec un rasoir.

Ce dispositif rappelle un peu le taille-crayon scolaire. Seulement dans ce cas, vous ne tirez pas sur un arbre, mais sur une couche SPR et une feuille d’aluminium exposant la couche SPR intérieure à souder.

Pour souder du polypropylène dans un appartement ou dans une maison privée avec vos mains à la température ambiante, vous devez chauffer le fer à souder à une température de 280-290 ° C. S'il fait froid, réglez le thermostat à sa capacité maximale (généralement 300 ° C).

Un raccord est placé sur la buse chaude du côté mince (il est posé dessus) et un tuyau est inséré dans la partie la plus épaisse - un temps de rétention de 5 à 6 secondes pour que le tube d’écoulement se réchauffe bien et offre une adhérence suffisante. Après cela, les deux éléments doivent être retirés simultanément et connectés avec le même temps de maintien.

Tableau des paramètres de soudage des tubes SPR

Lors des travaux de soudage, il est très important de respecter la profondeur de soudure - il s’agit de la distance entre le tuyau et le raccord. Faites attention à la table, qui est située un peu plus haut et, en fonction du diamètre, vous pouvez apposer une marque au bout avec un crayon ou un marqueur. Avec le temps, vous n’avez plus besoin de tags. L’expérience vous permet de respecter automatiquement la distance souhaitée.

Le fait est que si le tuyau pénètre dans le raccord plus profondément que la distance spécifiée, il bloque partiellement ou même complètement le passage, ce qui signifie que ce nœud devra être coupé et remplacé à l'aide de raccords pour en souder un nouveau.

Vous pouvez souder tous les nœuds séparément dans la maison ou dans l’appartement avec du polypropylène, c’est-à-dire que vous pouvez souder chaque joint directement sur le lieu de son fonctionnement, mais cela est très gênant, car le mur lui-même gênera, ainsi que différents virages, projections, etc.

Par conséquent, il est préférable de souder les nœuds en blocs entiers séparément, comme indiqué sur la photo du haut, puis de les connecter au lieu d'utilisation (sol, mur, plafond). N'oubliez pas que chaque section du tuyau doit être soigneusement mesurée et que chaque raccord doit être soudé à l'angle auquel il sera utilisé.

Note Le polypropylène peut être installé sur le mur pour être fixé avec des supports en plastique ou en métal. Mais il est préférable de faire une installation cachée, sous du plâtre ou une doublure de cadre, car le PPR n'est pas sensible à la corrosion et servira pendant de nombreuses années.

Conclusion

Si vous avez les outils nécessaires - un ruban à mesurer, des ciseaux et un fer à souder, vous pouvez toujours effectuer le câblage de la plomberie ou du chauffage dans votre propre maison ou appartement de vos propres mains. Mais en même temps, il est très souhaitable d’avoir un partenaire capable de maintenir le bloc soudé dans la bonne position au bon moment.
