Pose de canalisations: méthodes et matériaux pour

Quelles sont les méthodes utilisées pour l’approvisionnement en eau? Comment le tuyau de polypropylène est-il posé à la source d'eau chaude du chalet? Quelles sont les principales conduites d'eau sous les autoroutes et les fondations des bâtiments? Dans cet article, nous tenterons de familiariser le lecteur avec certains aspects de la performance de ces œuvres.

Maison privée

Commençons par des informations utiles pour les propriétaires de chalets. De quoi est faite l’approvisionnement en eau et comment s’insère-t-il dans le sol?

Matériel

En règle générale, seule l'eau froide est mise dans le chalet. L'eau chaude et le chauffage sont organisés seuls; gaz, électricité, bois de chauffage, charbon, pellets (pellets pressés à partir de sciure de bois), etc. peuvent être utilisés comme sources de chaleur.

Dans ce cas, l'utilisation la plus efficace des tuyaux en polyéthylène.

Pourquoi

• Le polyéthylène est extrêmement durable. La durée de vie de la conduite est estimée à au moins 50 ans.
• Il résiste à la corrosion (comme tous les autres polymères).

De plus, le polyéthylène est extrêmement résistant aux milieux agressifs. C'est à partir de ce plastique, ainsi que du verre, que sont fabriquées des assiettes contenant des acides et des alcalis concentrés.

• Polyéthylène - diélectrique. Si tel est le cas, vous ne pouvez pas avoir peur des courants vagabonds et de l’apparition de processus électrochimiques qui détruisent les valves.
• Sa surface n'est pas recouverte de dépôts de calcaire., qui distingue le matériau de tous les tuyaux en acier.

• En faveur des tuyaux en polyéthylène dit leur prix.: au même débit, il est 1,5 à 2 fois inférieur à celui de l'acier non galvanisé.
• Enfin, le polyéthylène conserve son élasticité à basses températures.. Concrètement, cela signifie que même lorsque l'eau gèle, le tuyau ne sera pas cassé par la pression de la glace: la coque ne fera que s'étirer un peu et retrouvera ses dimensions d'origine lors du dégivrage.

L’entrée du compteur d’eau dans le puits est réalisée avec un tuyau monobloc: jusqu’à 180 mm de diamètre, elle est fournie en bobines et en bobines. Le câblage dans la maison peut être fait, bien sûr, avec d’autres matériaux; en tant que raccord de compression monté sur adaptateur.

Et quoi de mieux à utiliser dans le cas où l'alimentation en eau chaude et le chauffage sont fournis en se connectant à la conduite de chauffage?

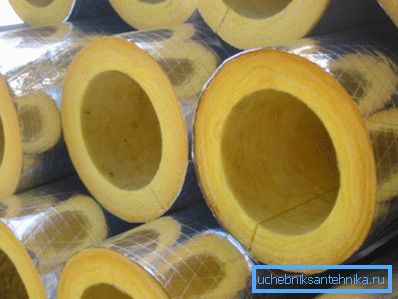

• Lors de la pose en tête, les tuyaux en acier sont traditionnellement utilisés. Les connexions sont montées par soudage ou sur des filets; l'isolation thermique est en laine de verre avec une gaine en fibre de verre ou en fer galvanisé.

• Lorsque l'installation souterraine est préférable d'utiliser des tuyaux en polypropylène renforcé.. Il est renforcé - car il a une plus grande résistance à la traction et un allongement inférieur lorsqu'il est chauffé. Pour raccorder des longueurs droites, le soudage à la douille à basse température est utilisé; Le renfort en aluminium nécessite un pré-dénudage dans le domaine du soudage.

Nuance: si le tuyau en polyéthylène lors de la pose peut être plié avec un rayon d'au moins cinq de ses diamètres, les spires des traversées en polypropylène ne sont réalisées que par des raccords.

Pose dans le sol

À quelle profondeur posent-ils des conduites d'eau lors de la pose de l'entrée dans le sol?

Pour répondre à cette question, nous nous tournons vers les documents réglementaires.

1. Selon le SNIP 2.04.02-84, la profondeur de pose des conduites d’eau, en comptant leur surface inférieure, devrait être au moins supérieure d’un demi-mètre à la profondeur maximale de pénétration dans le sol de température zéro (profondeur de gel).
2. Le code des règles de la coentreprise 40-102-2000 apporte un ajout: cette profondeur peut être réduite en utilisant une isolation thermique non hygroscopique.

Pour la commodité du lecteur, nous présentons les valeurs de profondeur de gel pour certaines régions de l'espace post-soviétique.

Pourquoi les conduites d'eau sont-elles posées à de grandes profondeurs? Tout est évident: en l'absence d'eau de pompage à des températures ambiantes inférieures à zéro, elles gèleront simplement. Dans le même temps, la pose en profondeur résout le problème de la déformation de la conduite lorsqu’elle se déplace le long de la surface d’un véhicule automobile.

Remarque: l'isolation de l'alimentation en eau ne garantit pas sa protection contre le gel. Cela ne fait que geler plus lentement. Le problème du dégivrage lors de la pose de tuyaux à faible profondeur n’est radicalement résolu que par un câble chauffant posé dans une gaine d’isolation thermique commune.

Autoroutes

Comment sont posées les conduites d'eau?

Matériaux

Jusqu'à récemment, lors de la pose d'intracités, les systèmes d'approvisionnement en eau étaient utilisés massivement:

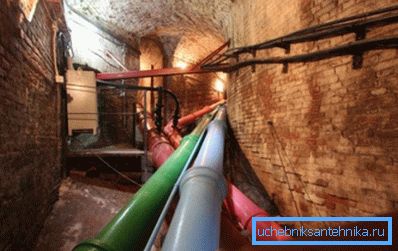

1. Tuyaux en fonte munis d’un joint évasé avec une tige (imprégnée de fibres organiques de bitume) et de plomb en fusion. La résistance à la corrosion de la fonte permet à de nombreuses lignes posées et à plusieurs lignes postérieures de rester en service aujourd'hui. Le principal problème du matériau est sa fragilité: les mouvements du sol entraînent des accidents.

1. Acier noir Son utilisation est l'une des folies associées aux tentatives d'économiser de l'argent; la durée de vie du système d'approvisionnement en eau en acier avant le premier accident, générée par sa corrosion, n'était pas supérieure à 10-15 ans.

De plus, en raison de la rouille et des dépôts de calcaire, la lumière du tuyau a été réduite pendant cette période à 25-40% de celle d'origine. Devinez comment cela a affecté la pression de l'eau?

Heureusement, les progrès ne sont pas immobiles et des solutions plus curieuses se sont répandues.

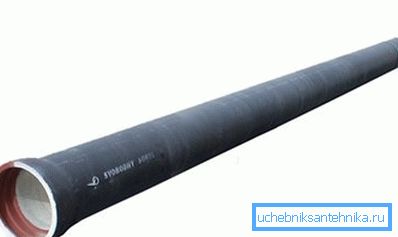

1. Les tuyaux de VChSHG (fonte nodulaire avec graphite nodulaire) possèdent la résistance à la corrosion de la fonte et la ductilité de l'acier à faible teneur en carbone. L'étanchéité des raccords est assurée par des joints toriques en caoutchouc.


2. Les tuyaux sous pression en polychlorure de vinyle sont reliés par des douilles et des raccords de tuyaux utilisant les mêmes joints toriques en caoutchouc ou joints adhésifs.

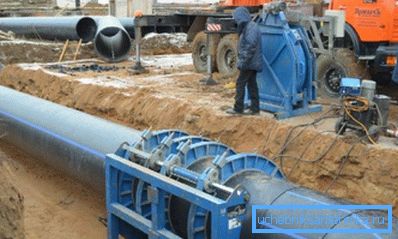

3. Enfin, les tuyaux principaux en polyéthylène sont assemblés par soudage bout à bout à basse température: les extrémités des tuyaux adjacents sont fondues avec un appareil de chauffage électrique et pressées les unes contre les autres. L'alignement et le serrage avec un diamètre de tronc important sont effectués à l'aide de dispositifs mécaniques ou hydrauliques (d'une section transversale supérieure à 250 mm).

Pose dans le sol

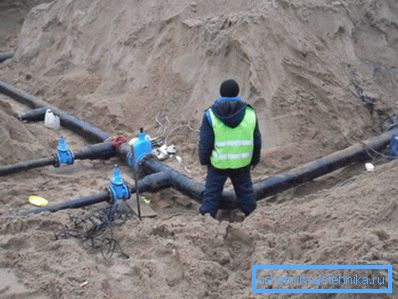

Si des oléoducs, des gazoducs et des lignes de chauffage peuvent être posés au-dessus du sol et directement à sa surface, les principaux systèmes d'alimentation en eau, décrits ci-dessus, sont enfouis dans le sol.

Le schéma de style traditionnel est clair et familier:

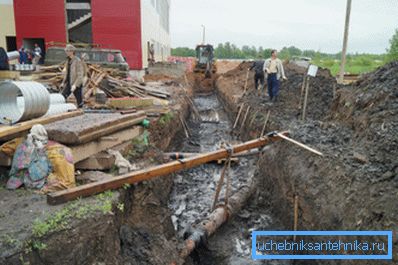

1. Une tranchée est en train de creuser le long de la future route;

1. Le fouet du pipeline, soudé ou connecté d’une autre manière, est posé dans une tranchée sur un coussin de sable et recouvert de terre.

Sous des routes à forte circulation, les tuyaux sont souvent placés dans une goulotte en béton armé, ce qui ne leur permet pas d'être endommagés lorsque la surface est soumise à des contraintes considérables.

Il est clair que ce n’est pas le moyen le plus pratique: une énorme quantité de travaux d’excavation et la nécessité de limiter le mouvement des transports ne plairont guère à l’ouvrier et aux citoyens.

En 1971, une nouvelle ère commençait dans la construction de pipelines souterrains urbains: Martin Cherrington (États-Unis) fut le premier à tester la pose de pipelines en utilisant la méthode HDD (forage directionnel horizontal). Le nom de la méthode est clair: le tuyau ne rentre pas dans la tranchée mais passe sous la surface sans perturber les couches supérieures du sol.

Actuellement, la pose de tuyaux sans tranchée se pratique de plusieurs manières:

SNiP 3.05.04-85

Comment être guidé lors de la construction d'un système d'approvisionnement en eau avec vos propres mains? Les instructions de base pour la conception et la tuyauterie figurent dans le SNiP 3.05.04-85 Réseaux externes et installations d’alimentation en eau et d’assainissement. Nous donnons quelques exigences de ce document.

Alors, comment le pipeline devrait-il être posé conformément au SNiP?

• Pour les joints à emboîtement avec joints en caoutchouc, l'angle de rotation de chaque joint ne doit pas dépasser 2 degrés pour les diamètres jusqu'à 600 mm et 1 degré pour les diamètres à partir de 600 mm.
• Les écarts par rapport à l'axe de conception du pipeline ne doivent pas dépasser 100 mm.
• Les joints en caoutchouc sur les connexions de prise ne peuvent pas être utilisés primorozhennymi.
• Les canalisations en acier et en béton armé sont protégées contre la corrosion.


• Le soudage entre tuyaux en polymère (en particulier PEHD et PEBD) n'est pas autorisé.
• Le soudage des tuyaux en acier peut être effectué à une température ne dépassant pas -50 degrés, en polyéthylène - non inférieure à -10 degrés.

Conclusion

Nous espérons avoir pu satisfaire la curiosité du lecteur en ce qui concerne les méthodes de pose des conduites d’eau et les matériaux utilisés à cette fin. Comme d’habitude, vous trouverez des informations supplémentaires dans la vidéo de cet article. Des succès!
