Pose de tuyaux: comment installer indépendamment des réseaux

La plupart des canalisations modernes, de la plomberie aux eaux usées intérieures, en passant par les canaux principaux jusqu'à la fosse septique, sont constituées de pièces en polymère. Pour le fonctionnement normal de ces réseaux d'ingénierie, il est important non seulement de choisir le matériau, mais également de poser correctement les tuyaux. Les instructions détaillées ci-dessous sont consacrées à ce processus.

Arrangement indépendant des eaux usées

Travaux de terrassement

Pour la disposition des systèmes d’égout, on utilise généralement des tuyaux spéciaux en plastique de couleur orange ou brune.

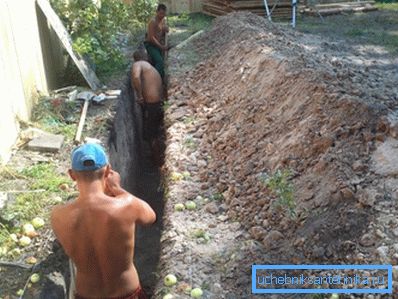

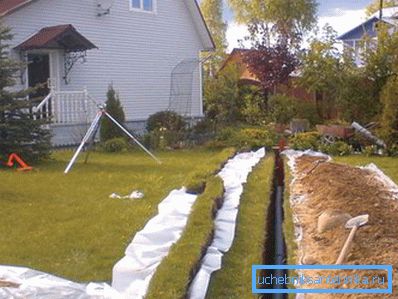

La pose des tuyaux en polypropylène avec leurs mains commence par le creusement d'une tranchée. Cette étape, malgré sa simplicité apparente, doit être abordée avec prudence et responsabilité, car l’efficacité de tout le réseau de drainage en dépend.

Il est conseillé de suivre ces règles:

1. Le fond de la tranchée doit se situer entre 30 et 40 centimètres sous le niveau de gel du sol.. En règle générale, le centre de la Russie se situe entre 2,6 et 3 mètres. Au sud, les tuyaux en polyéthylène peuvent être posés à environ 1,5 mètre de profondeur. Dans tous les cas, il est nécessaire d’approfondir les détails d’au moins 50 cm et dans ce cas, de prendre des mesures pour les isoler.
2. Aux endroits où l'impact physique sur les tuyaux dans le sol est possible, veillez à utiliser des tuyaux ondulés à double couche spécialisés avec une résistance accrue..
3. Toutes les pièces sont connectées à l’aide de raccords spécialement conçus.. Des revêtements en caoutchouc sont déjà construits pour les tuyaux qui fournissent l’étanchéité nécessaire des joints.
4. La largeur de la tranchée doit permettre un accès normal au système de drainage.. Généralement, pour les produits d’un diamètre de 110 mm, préparez un fossé d’environ 60 cm de large.
5. La pose du tuyau PND dans le sol est réalisée avec un léger biais. Il devrait être d'environ 1-2 cm par mètre linéaire d'eaux usées. Avec une valeur inférieure, les déchets peuvent former un bouchon, avec un plus grand, les murs ne se nettoieront pas d'eux-mêmes de la plaque.

1. Le fond de la tranchée doit être rempli d'une couche de gravier et de sable d'environ 15 cm d'épaisseur et légèrement tassé. Près des trous d'homme et à la jonction avec le tuyau de sortie du réseau d'égout intérieur, le gravier est plus compacté pour éviter les déplacements du sol et la violation de l'intégrité du pipeline.

Astuce! Une fosse doit être creusée au niveau des joints et des points d’installation des pièces moulées dans l’oreiller, sinon l’axe de la conduite s’écartera de l’horizontale, ce qui pourrait provoquer des obstructions.

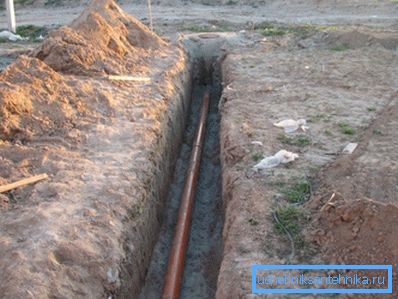

Installation de pipeline

Poser des tuyaux de plomberie dans une tranchée ne pose pas de problème, il suffit de suivre quelques conseils:

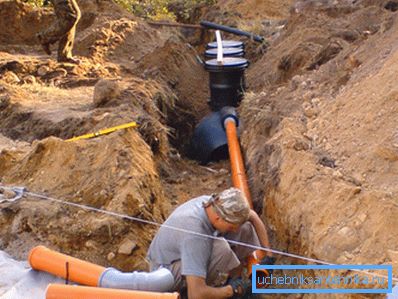

1. Les pièces en polymère doivent être placées de telle sorte que la cloche regarde dans la direction du puits de vidange ou de la fosse septique (dans le sens du débit de l'eau). Avant de les assembler, il est nécessaire de nettoyer soigneusement les bords des débris, de la poussière et des particules de terre. Ensuite, l'extrémité lisse du tuyau est lubrifiée avec du mastic à la silicone et insérée dans la prise.

Faites attention! Toutes les variétés de produits polymères ne possèdent pas de douilles. Par exemple, la pose de tuyaux métalliques avec leurs propres mains en utilisant des raccords à compression ou à la presse.

1. L'écart de compensation (comme dans la fabrication des eaux usées domestiques) n'est pas nécessaire. Des éléments séparés doivent entrer les uns contre les autres jusqu'à la butée.
2. Il est souhaitable que le système d'égout de drainage externe n'a pas de tours. Si cela est impossible, vous devez utiliser des tarauds spéciaux avec de petits angles de rotation. Dans de tels endroits, il est nécessaire d'équiper les regards.

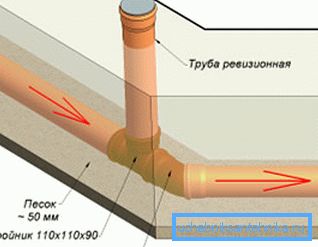

3. Si la longueur du pipeline dépasse 20 mètres, il est nécessaire de prévoir des trous d'inspection spéciaux et, en conséquence, des puits. La distance qui les sépare ne doit pas dépasser 15 mètres.

Réchauffement et remblayage de terre

Le coût de la pose de tuyaux en polypropylène ou en un autre type de plastique dépend de la longueur du réseau d'ingénierie et du volume des travaux de terrassement. Cependant, il n’est pas nécessaire d’économiser sur le creusement d’une tranchée, car une pénétration insuffisante peut entraîner le gel de la conduite en hiver et la nécessité de la réchauffer davantage.

Dans tous les cas, pour protéger les égouts du froid, il est nécessaire de sortir des fondations de la maison. Pour ce faire, différents types d’appareils de chauffage sont utilisés: fibres minérales, mousse de polyéthylène, etc. N'oubliez pas que l'utilisation de certains types de matériaux d'isolation thermique peut nécessiter une protection supplémentaire contre l'eau.

Avant de remblayer une tranchée, assurez-vous que le réseau de drainage est opérationnel. Le sol pressé peut servir de matériau de remblayage, mais les pierres et les parties dures pouvant endommager le plastique peuvent en être retirées.

La fosse doit être remplie de couches de 5 à 10 cm d'épaisseur avec bourrage intermédiaire. Dans ce cas, le remplissage ne peut être compacté que le long des bords du pipeline, en aucun cas par le haut.

Étant donné que la terre rétrécira par la suite, il est conseillé de faire un monticule à environ 20-30 cm au-dessus de la tranchée.

Une autre façon de poser un pipeline souterrain

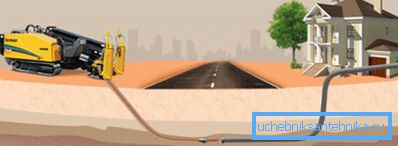

De nos jours, la pose de tuyaux par la méthode HDD (forage directionnel horizontal) est de plus en plus courante, ce qui vous permet de monter des réseaux d'ingénierie sans creuser de tranchées.

Cette méthode est simplement irremplaçable dans les cas suivants:

• poser sous l'autoroute sans ouvrir la chaussée et bloquer le flux de circulation;
• installation de nouveaux réseaux d'ingénierie sans destruction des réseaux existants;
• installation de communications sous des espaces verts et des éléments décoratifs;
• pose sans qu'il soit nécessaire de violer l'intégrité de la couche de sol.

De plus, la méthode de construction envisagée se distingue par un prix plutôt bas. Après tout, il n’est pas nécessaire de creuser une tranchée, puis de remblayer et de réparer.

Caractéristiques d'installation du système de gaz

Pipeline

Contrairement aux systèmes de transport d'eau potable et d'évacuation et d'élimination des gaz usés, la pose d'une conduite de gaz dans une maison privée doit être effectuée conformément à des règles spéciales.

Laissez-nous nous attarder sur cela plus en détail:

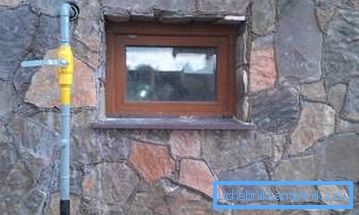

1. Un tuyau de gaz ne peut être introduit dans la maison que par le mur. Les codes du bâtiment interdisaient l'installation de gazoducs dans les fondations. En même temps, il doit traverser un manchon en acier dont les bords dépassent du matériau du mur d’au moins 3 cm. L’écart entre les structures de la maison et le manchon doit être recouvert de goudron ou d’un matériau élastique.

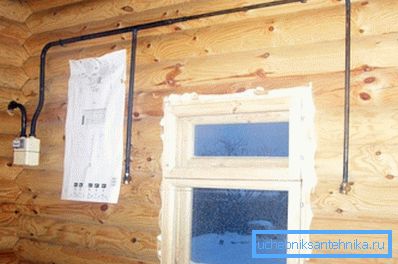

1. Le gazoduc ne doit être installé à l’intérieur des locaux que par la méthode ouverte. L'installation de tuyaux dans les portes murales n'est possible que si ces derniers sont ensuite fermés avec des boucliers ou des panneaux non hermétiques facilement amovibles.
2. Les tuyaux de gaz intérieurs doivent être peints avec une peinture hydrofuge pour protéger les pièces de la corrosion.
3. Le pipeline entrant devrait immédiatement tomber dans des locaux non résidentiels. Si cela n'est pas possible, le câblage, y compris le transit, peut être effectué dans les pièces à vivre.

1. Le gazoduc ne doit pas être raccordé à l'aide de raccords filetés pour les tuyaux. Dans les zones résidentielles, il est interdit d’équiper des vannes d’arrêt.
2. Lors de l’amarrage du pipeline aux consommateurs, il convient de fournir deux types de dispositifs de verrouillage:

• sur une conduite de gaz qui coupe l’ensemble du dispositif à gaz;
• dans l'appareil (éteint chaque brûleur séparément en l'absence de flamme).

Le plus souvent, les appareils à gaz modernes sont déjà équipés de dispositifs de sécurité appropriés. Il vous suffit donc d'installer une vanne sur le pipeline lui-même.

1. Le soudage est utilisé pour connecter les différentes parties du gazoduc domestique en un système. Les fils et les brides ne peuvent être utilisés que pour installer des vannes, des dispositifs de dosage, des régulateurs de pression, etc.

Appareils à gaz

Lorsque vous installez une cuisinière, un chauffe-eau ou un autre appareil à gaz, vous devez également respecter certaines exigences:

• la hauteur des plafonds dans la pièce est d'au moins 2,2 mètres;
• surface au sol d'au moins 15 m²;
• si la cuisine est combinée avec une salle à manger ou un salon, la surface de la pièce doit être d’au moins 30 mètres carrés;
• la pièce doit être ventilée;
• Assurez-vous de fournir un accès libre aux vannes.

Conclusion

Que les tuyaux soient posés dans la salle de bain ou qu'ils soient installés dans un réseau d'égouts externe, toutes les règles d'installation décrites ci-dessus doivent être scrupuleusement respectées. Sinon, le système de drainage ou de plomberie risque de ne pas fonctionner correctement, ce qui nécessiterait des réparations coûteuses. Vous trouverez plus de détails à ce sujet dans la vidéo de cet article.
