Pose de tuyaux sans tranchée: caractéristiques de cette
La pose de tuyaux sans tranchée est un nom commun pour tous les travaux similaires effectués par la méthode fermée. Ces technologies sont plus prometteuses et préférables que les méthodes de style ouvert, car beaucoup plus économique.

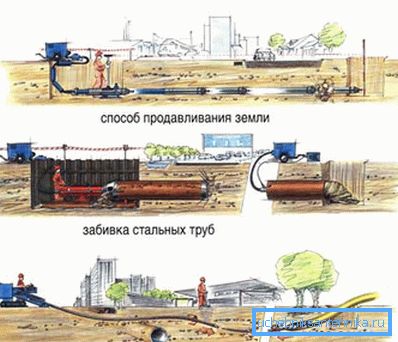

Caractéristiques des méthodes de pose de tuyaux fermés
Les technologies suivantes appartiennent aux types de pose fermés.
- HDD - forage directionnel horizontal.
- Micro tunneling.
- Presser les boîtiers métalliques.
- Forage avec la méthode de la tarière.
- Méthode de ponction.
Nous allons parler du premier d'entre eux plus en détail.
Méthode du disque dur
Cette méthode est la plus universelle et convient à la pose fermée de divers réseaux d’ingénierie. Il peut être utilisé pour installer des conduites en polyéthylène, en acier et en fonte d’une section de 63/1000 mm, jusqu’à des profondeurs jusqu’à 25 m (découvrez ici comment le câble est posé indépendamment dans différents types de tuyaux).
Faites attention! La longueur de telles sections souterraines peut atteindre 1,2 km. Cela dépend des tuyaux à traîner. Pour mettre en œuvre le travail d'une méthode particulière, en règle générale, est sélectionné sur le site de construction.
Il est obligatoire de faire des dessins de travail, car La plupart des technologies fermées sont interchangeables.
La pose de tuyaux sans tranchée est adaptée au transport de gaz et de divers liquides.
Avec son aide, ils tirent:
- câbles électriques;
- l'approvisionnement en eau;
- gazoduc;
- oléoduc;
- système d'égout;
- câbles de communication et autres réseaux.
Machines et équipements appliqués

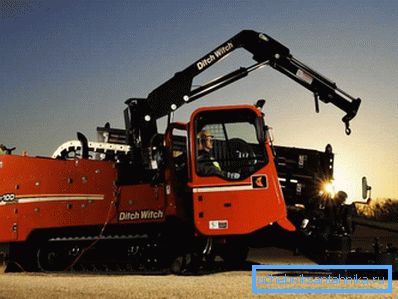

Le principal outil pour la mise en œuvre de la méthode du disque dur est l’appareil de forage.
Comme technique supplémentaire sont utilisés:
- constructeurs de pipeline;
- systèmes de localisation;
- générateurs de courant;
- nœuds de mélange et de mortier;
- machines à souder;
- manipulateurs automatiques pour la livraison de l'équipement de forage;
- pompes à moteur, etc.
Avantages des chemins sans tranchée
- Le volume de terrassement est considérablement réduit.
- Le coût de construction peut être réduit à 30%. Y compris, grâce à la participation d'un nombre réduit de travailleurs et d'équipements spéciaux.
- La période de construction peut être réduite de 15/20 fois.

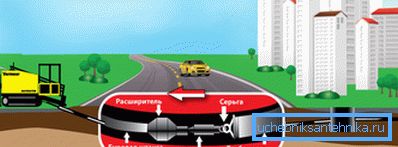

- Le paysage, y compris l'aménagement du site, reste inchangé.
- La chaussée est préservée.
- Possibilité de poser des tuyaux sous des lignes de métro et des lignes électriques, des réservoirs peu profonds, des oléoducs et des gazoducs, dans des sols meubles et des formations rocheuses. Vous pouvez forer des puits et sous des zones environnementales, la construction de terrains qui est interdite.
- L'utilisation d'installations sur disque dur simplifie grandement la procédure et réduit le temps nécessaire à l'obtention des autorisations et à la documentation de conciliation pour la réalisation des travaux.
- Cette méthode élimine le blocage des rues et des embouteillages.
La technologie fonctionne
La pose de pipelines à l'aide d'un lecteur de disque dur implique les étapes de travail suivantes.
- Etude géodésique du site et détermination des propriétés du sol. Au besoin, dans les zones à problèmes percées de trous.

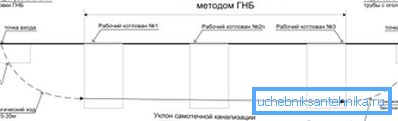

- Le travail de conception implique le calcul de la trajectoire de forage, la préparation de la documentation nécessaire, sa coordination dans les cas appropriés.
- Préparation directe au travail: excavation des fosses de départ et de préparation, livraison du matériel de forage sur le chantier, le mettant en condition de travail.
- Forage d'un canal pilote.
- Augmenter son diamètre.
- Pose de tuyaux
- Achèvement des travaux de construction.
Préparation de forage
- A ce stade, toutes les données relatives aux caractéristiques du sol sur le chantier sont collectées et étudiées. La composition du sol, ses propriétés, la présence et la profondeur des eaux souterraines et des utilités souterraines sont prises en compte.
- Afin de sélectionner le matériel et la technologie les mieux adaptés, une détection de sol est effectuée.
- Après la conception, les travaux doivent être coordonnés et des autorisations doivent être obtenues pour la pose du pipeline dans cette section.
Bien tester
L'instruction prévient que la pose du réseau devrait commencer par la création d'un puits pilote.
- À cette fin, des équipements et des outils de forage spéciaux sont utilisés pour équiper les puits horizontaux. La machine est équipée d'une tête de forage avec un radiateur.
- Il est combiné avec la tige de forage. Modifie sa direction et sa position vous-même opérateur de la machine. La rampe est un tuyau en acier, d’une longueur maximale de 3 m et d’une section de 60/80 mm.
- Lorsque la tête s'enfonce profondément dans le roc, les tiges sont vissées l'une après l'autre.. Donc, jusqu'à ce que la longueur de conception du puits soit atteinte.
Faites attention! La tâche principale de cette étape du travail consiste à forer un puits précisément le long du chemin défini par le projet. Les déviations sont inacceptables.
- Un tel forage est également appelé directionnel.. Son parcours peut être facilement et facilement contrôlé. Le processus de travail est surveillé grâce au capteur monté dans la tête de la perceuse qui envoie des signaux à un localisateur spécial.
- Si des données sur l'écart de barre par rapport à la trajectoire de conception apparaissent sur le moniteur, l'opérateur la renvoie à la trajectoire souhaitée avec plusieurs mouvements.
- Depuis lors de l'utilisation du DD, les couches de sol et de roches sont détruites, afin d'éviter les effondrements, l'effondrement du puits et une éventuelle défaillance de l'équipement, les parois du canal sont renforcées. À cette fin, une boue de forage spéciale (bentonite) est utilisée.

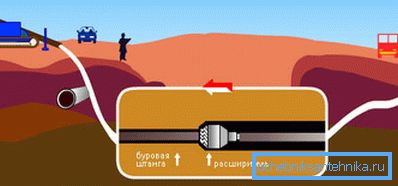

Extension de la chaîne
- Ensuite, le puits pilote est étendu à la taille souhaitée. Pour cela, des rallonges sont utilisées.
- L'outil est tiré de l'extrémité de sortie du canal à son début. Pendant l'opération, il tourne autour de son axe et coupe la roche, augmentant ainsi le diamètre du puits.
- Pour pouvoir étirer les tuyaux à travers le puits sans problèmes, la taille du canal doit être supérieure de 35/50 pour cent à son diamètre.
- S'il est prévu d'installer un pipeline de grand diamètre, le puits est agrandi et passe à travers les deux tiers de l'extension. La section transversale de chacun d'eux est plus grande que la précédente. Dans certains cas, un calibrateur est utilisé pour cela.

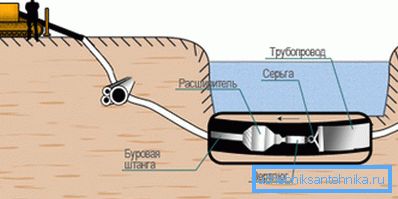

Pose de pipeline
- Les plates-formes de forage servent non seulement à créer des puits horizontaux, mais également à poser le gazoduc de façon à ce qu’il soit plus facile de tirer.
- De l'arrière du canal vers la machine, l'outil d'extension est tiré à nouveau. À ce stade, le tuyau de fixation est fixé sur celui-ci, ainsi que la poignée pour le tirer.
- En se déplaçant dans la direction de l'unité de forage, l'élargisseur tire le tuyau le long du canal.
- Le processus est surveillé par un opérateur. Il enregistre le nombre de tiges de forage sélectionnées dans le puits. Cela permet d’obtenir des informations sur le tuyau passant dans le canal.
Phase finale
- Une fois la pose fermée, les experts vérifient la qualité du réseau créé, comparent le résultat à la documentation du projet et livrent l'objet au client.
- Transmet le groupe d'ingénierie de traitement de pipeline fini. Les experts fournissent au client toute la documentation nécessaire. Il garantit la maintenance de l'installation.
Faites attention! Les documents techniques sur le pipeline installé doivent obligatoirement comporter un plan détaillé du réseau d'ingénierie souterrain, avec sa référence au terrain. Il est nécessaire, y compris lorsque le remplacement du tuyau sans tranchée est effectué.
Conclusion
La pose de tuyaux sans tranchée par méthode HDD est une méthode moderne et technologique. Il vous permet de monter des réseaux d'ingénierie très rapidement, tout en dépensant relativement peu de ressources financières (voir également l'article Pose de canalisations d'égout dans la maison: un guide étape par étape sur la disposition du système d'égout).
La vidéo de cet article vous donnera l'occasion de lire plus d'informations.
