Pression d'eau de la canalisation

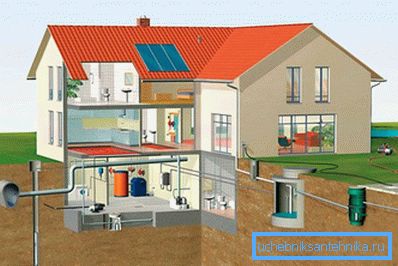

Les causes les plus probables de perturbations dans le fonctionnement du système d’alimentation en eau dans une maison privée sont, comme vous le savez, la corrosion des parois des canalisations, le dépôt de sels sur celles-ci et la pression élevée de l’eau dans le pipeline. Tenant compte du fait que leurs homologues en plastique remplacent de plus en plus souvent les tuyaux en métal au cours des dernières années, seules les deux dernières raisons énumérées ci-dessus représentent une menace réelle pour votre système d'approvisionnement en eau. La question de la lutte contre les dépôts de sel ne relève pas du thème de notre article (bien qu’ils affectent en partie les indicateurs de pression dans les conduites), à propos de laquelle nous ne tiendrons compte que du dernier facteur.

Pour éviter tout problème, vous devez vous familiariser avec le passeport qui y est attaché et vous assurer qu'il est capable de résister aux pressions prévues dans votre système d'approvisionnement en eau avant d'acheter des produits de canalisation.

Astuce! Une pression accrue dans le système entraîne une augmentation de la consommation d'eau.

Cela entraîne une consommation supplémentaire d'énergie consommée par les équipements de pompage, ce qui assure la circulation continue de l'eau dans le système.

Valeur de pression

Il est bien connu que le maintien du niveau normal de pression de l'eau dans les canalisations est la condition la plus importante pour le fonctionnement du réseau d'alimentation en eau, ainsi que pour son fonctionnement à long terme et sans problème. Dans ce cas, la pression dans la canalisation peut différer considérablement de la moyenne fixe, normalisée pour les systèmes de plomberie domestiques.

Ainsi, par exemple, pour le fonctionnement normal d'une vanne de cuisine, la pression du transporteur dans le système d'alimentation en eau ne doit pas être inférieure à 0,5 bar.

Mais en termes réels, la valeur de cet indicateur est en général quelque peu différente de la valeur spécifiée. C'est pourquoi lors de l'acceptation du système d'alimentation en eau (après sa réparation, en particulier), il est souhaitable de vérifier que la pression de travail est conforme aux normes établies.

Eh bien, dans le cas de pose automatique de canalisations avant de commencer les travaux, il convient de lire attentivement les exigences de base pour les systèmes de plomberie domestiques, ainsi que l'ordre généralement accepté de leur disposition.

Equilibreurs de pression

Pensez à certains dispositifs qui aideront à équilibrer la pression.

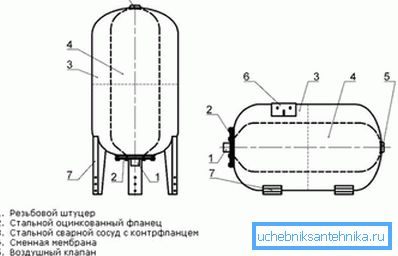

Vase d'expansion

Pour équilibrer la pression de l'eau dans les canalisations domestiques, des outils spéciaux peuvent être utilisés pour éliminer les excès de fluide. De plus, l'excès de pression dans le système peut être compensé très simplement. Pour cela, un vase d'expansion est installé dans celui-ci, qui prend en charge tous les excès de fluide.

Conformément à sa conception, tous les échantillons connus de réservoirs d'expansion (de compensation) sont divisés en dispositifs de type ouvert et fermé. Ils sont très souvent utilisés dans les systèmes d'alimentation en eau chaude, car dans ce cas, la probabilité de formation de pertes de charge dans le système est très élevée. Cela est dû au fait que le liquide de refroidissement en cours de circulation à travers le réseau (du "retour" - à la chaudière de chauffage, puis de nouveau dans le système) augmente légèrement son volume.

Astuce! Lorsque la température de l'eau varie de 10 ° C, par exemple, le taux d'expansion du liquide de refroidissement dans le système atteint 0,3% du volume total de liquide qu'il contient.

L'inconvénient des dispositifs d'extension de type ouvert est que leur installation place le système dans un mode caractérisé par une faible pression de liquide de refroidissement et, par conséquent, par une mauvaise gestion. De plus, dans un système ouvert, le support s’évapore progressivement. Vous aurez besoin d'efforts supplémentaires pour sa récupération continue.

À tout ce qui précède, vous pouvez ajouter le fait qu'en raison de l'ouverture du réservoir, de nouvelles parties d'air y pénètrent constamment, ce qui provoque une accélération des processus de corrosion dans le système.

Astuce! Étant donné que les réservoirs d’expansion de type ouvert doivent être placés dans la partie la plus haute du bâtiment, ils nécessitent une isolation obligatoire. Il est clair que, dans ce cas, le coût de l’ensemble du système d’approvisionnement en eau augmente considérablement.

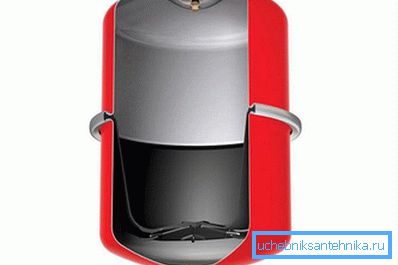

Il est possible d'éviter tous les problèmes mentionnés ci-dessus en raison de l'utilisation d'un réservoir de type fermé en tant que dispositif de compensation, dont le site d'installation n'est généralement pas normalisé. Ces réservoirs sont équipés d'un mécanisme à membrane intégré qui vous permet de régler la pression du transporteur en mode fermé.

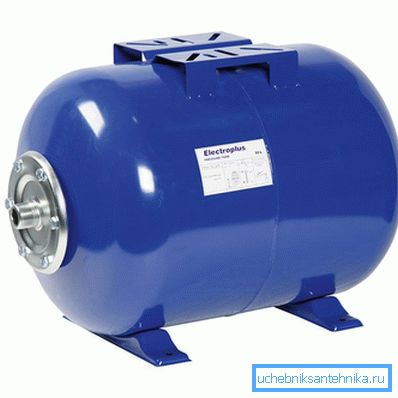

Accumulateur

En plus des réservoirs de compensation dans les systèmes d'alimentation en eau, des accumulateurs peuvent être installés, utilisés pour protéger le pipeline contre un phénomène aussi dangereux que le coup de bélier.

Le phénomène de coup de bélier se manifeste généralement lors de l'arrêt d'urgence d'un équipement de pompage du réseau ou lors d'une fermeture brusque (ouverture) de la vanne d'admission d'eau. Les charges dynamiques résultantes peuvent dépasser de manière significative les valeurs admissibles pour un pipeline particulier. Notez que ces dispositifs fonctionnent généralement dans des canalisations d'eau potable et vous permettent de créer une petite réserve de média pouvant être automatiquement redirigée vers le système (en cas de diminution de la pression). forme ouverte et ont tous les inconvénients ci-dessus.

Astuce! Parallèlement aux accumulateurs hydrauliques, il est recommandé de placer des vases d'expansion de faible capacité (environ 0,2 litre) dans les points d'extraction de l'eau.

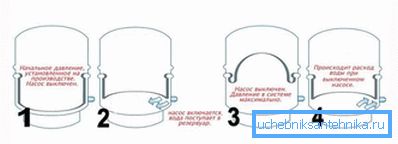

Le principe de fonctionnement de l'accumulateur hydraulique

Lorsque nous étudions la conception du plus simple accumulateur hydraulique de type fermé, nous trouvons que son action est basée sur le même mécanisme à membrane (similaire au vase d'expansion). Dans un volume fermé, la membrane est dans un état stable, contrebalancée par des pressions à peu près égales du liquide de refroidissement et de la bulle d'air situées de part et d'autre de la cloison. . Cette modification est automatiquement transmise à l'élément sensible du relais intégré, qui arrête la pompe lorsque ce paramètre atteint une certaine valeur.

Au cours du processus de consommation d'eau dans le système, sa pression diminue nettement, ce qui entraîne à nouveau le déclenchement du relais, mais maintenant pour l'activation. Indicateurs hydrauliques

Le calcul de la pression du support suffisant pour le fonctionnement normal de votre conduite d'eau vous permettra de déterminer avec précision les échantillons de produits tubulaires achetés avant son installation. Il convient de rappeler que les valeurs limites de pression dans le réseau sont généralement associées aux indicateurs suivants:

• les seuils supérieur et inférieur de pression de fluide, pour lesquels sont conçus les dispositifs de compensation de type fermé installés dans le réseau (vase d'expansion et accumulateur);
• les valeurs de pression qui créent les conditions pour le fonctionnement normal des appareils électroménagers qui dépendent de l’alimentation en eau (une machine à laver, par exemple);
• Les valeurs limites des pressions pour lesquelles les tuyaux achetés par vous et les accessoires qui leur sont attachés (vannes, tés, mélangeurs, etc.) sont conçus.

Astuce! L'unité de mesure de la pression d'un support circulant dans une conduite d'eau est de 1 bar (ou 1 atmosphère). La valeur de cet indicateur pour les conduites d’eau urbaines (conformément aux exigences du SNiP en vigueur) devrait être d’environ 4 atmosphères.

Notez également que les vannes installées dans la conduite de chauffage, les mélangeurs ainsi que les tuyaux eux-mêmes doivent résister à des coups de bélier de courte durée allant jusqu'à 6 atmosphères. Lorsque vous achetez des échantillons de base d'équipements ménagers connectés à votre réseau de distribution d'eau, vous devez choisir des modèles offrant une faible marge de sécurité en termes de facteur limitant. Une telle prévoyance vous permettra de les protéger des surpressions soudaines dans le réseau causées par des chocs hydrauliques.

Il est très important que la pression de l'eau dans le système d'alimentation en eau d'une maison privée ait un niveau permettant d'inclure simultanément plusieurs points de consommation à la fois, ce qui peut être atteint avec un minimum de 1,5 bar.

Pour la lecture directe de la pression dans le réseau d'alimentation en eau, des manomètres de mesure standard sont utilisés avec une échelle linéaire standard, étalonnée dans des unités appropriées.

Recommandations de service

Conformément aux exigences de SNiP, le contrôle de l'aptitude au fonctionnement des appareils du réseau de chauffage ainsi que l'état de tous les équipements auxiliaires doivent être effectués au moins une fois par an.

Au cours de cet essai, tout d'abord, la présence de fuites dans le système d'alimentation en eau et la perte de charge résultante sont établies. Une fois toutes les fuites réparées, il sera nécessaire de vérifier la pression dans le système d'alimentation en eau, comme indiqué par le manomètre installé sur l'accumulateur hydraulique principal.

En fonctionnement normal du système, la lecture de cet appareil doit être proche de la valeur minimale (Pmin). S'il existe une différence notable par rapport à la Pmin (plus de 10%), vous devrez essayer d'augmenter la pression au taux souhaité en allumant l'équipement de pompage en fonctionnement dans votre réseau. Si la pression d'eau dans le réseau de chauffage augmente (immédiatement après le déclenchement du relais d'arrêt de la pompe), il sera nécessaire d'effectuer à nouveau des mesures de pression, mais maintenant en mode d'arrêt. Le paramètre spécifié, par analogie avec le cas précédent, ne doit pas différer de la valeur Pmax de plus de 10%.
