Prise en charge du pipeline - types et fonctionnalités

Les supports sont un élément nécessaire des systèmes de pipeline. Le fait est que même les raccords de tuyauterie de haute qualité deviendront très rapidement inutilisables si la structure n'est pas correctement fixée. Ensuite, nous examinons quels types de ces produits existent, en quoi les supports coulissants des canalisations diffèrent des canalisations fixes et dans quels cas ils sont utilisés.

Informations générales

La fiabilité du pipeline dépend de nombreux facteurs, tels que:

• Le climat dans lequel le système est exploité;
• Poids du système;
• Vibrations externes et plus.

Les supports sont utilisés pour réduire l'impact négatif de la plupart de ces facteurs.

Le plus souvent, ils sont utilisés dans les industries suivantes:

• Centrales atomiques et thermiques;
• Transport routier de pétrole et de gaz;
• Systèmes de valeurs technologiques;
• Toutes sortes de conceptions techniques.

Selon le document GOST 36 146 88, le diamètre du produit peut être compris entre 18 et 1620 mm. Le type de métal choisi dépend des caractéristiques de la ligne et du produit lui-même.

L'exigence matérielle la plus importante est la capacité de résister à de lourdes charges.

Variétés par type d'action

Tous les types de supports existants sont divisés en deux types: mobiles et fixes. Le choix du type de pièce dépend des conditions de fonctionnement de la ligne et de son type. De plus, nous en apprendrons plus sur les caractéristiques des deux types (lisez également l'article Roulage de tuyaux: technologie et outils spéciaux)

Mobile

Ces éléments sont utilisés pour l'organisation des systèmes au sol et en surface. Entre eux et les tuyaux sont des compensateurs spéciaux.

Leurs fonctions principales sont les suivantes:

• Réduire l'impact de la température instable sur les tuyaux;
• Réduire divers types de vibrations;
• Réduire les effets des pertes de charge à l'intérieur des tuyaux.

Le plus souvent, ces pièces sont utilisées dans les régions du nord, caractérisées par de rapides changements de température. La caractéristique principale des éléments mobiles est qu’ils ne peuvent supporter que des charges verticales, sans toutefois empêcher le déplacement horizontal des tuyaux, qui résulte de la dilatation thermique.

Les pièces mobiles sont de plusieurs types:

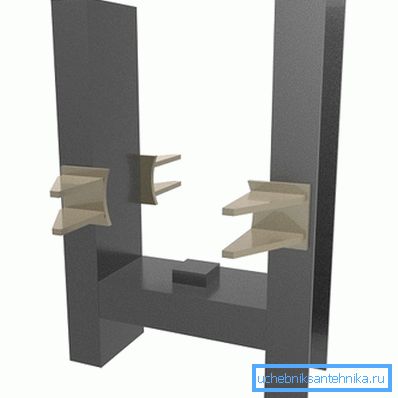

Stationnaire

Peut être utilisé lors de la pose de terrains et de conduites souterraines. Comme il n’est pas difficile de le deviner, ils fixent les tuyaux en position verticale et horizontale.

Classification par caractéristiques de construction

En fonction de la technologie d'installation et des caractéristiques de construction, les pièces en question sont classées en:

• Logement soudé;
• Pince la coque;
• Sans corps;
• Bouclier;
• Constructions de courbes fortement incurvées.

Ensuite, examinez de plus près toutes leurs espèces.

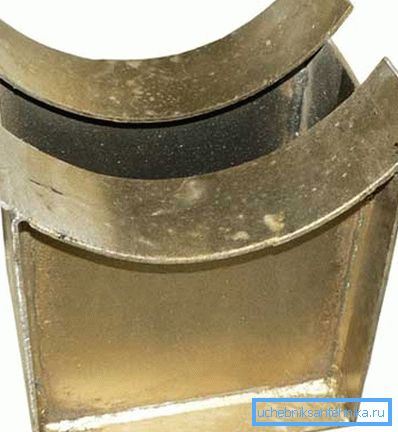

Soudé

Les produits soudés se distinguent par diverses espèces. Ils sont mobiles et immobiles.

Leurs avantages incluent:

• Prix ​​bas;
• Installation facile;
• La fiabilité

Faites attention! Les pièces soudées sont exclusivement utilisées pour les tubes en acier.

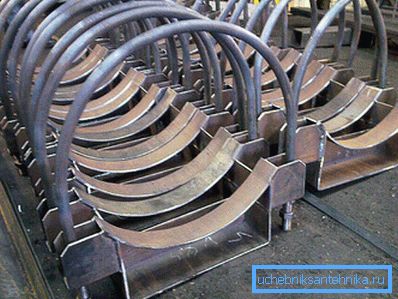

Pinces de corps

Ces produits peuvent également être mobiles et immobiles.

Ils sont divisés en deux types:

• Avec une pince ronde, il est permis d’appliquer à la fois pour les systèmes en acier et pour certains autres types d’autoroutes.
• Avec un joug de type plat - ne s’applique qu’aux maîtres en acier.

Faites attention! Les systèmes de cerceaux, qui se distinguent par la présence de raidisseurs, appartiennent également aux clamps corporels.

Sans emballage

En fait, ces produits sont des pinces ordinaires. Ils sont également mobiles et immobiles. Si les premiers garantissent le libre mouvement des tuyaux, ils sont également attachés à la base par soudage.

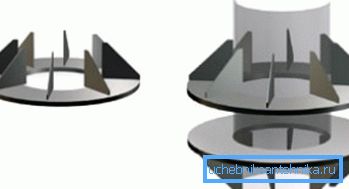

Bouclier

Des supports de blindage fixes sont utilisés pour fixer les sections verticales. Leur installation est réalisée par soudure. Le plus souvent, ils sont utilisés pour faire passer un tuyau à travers un mur.

Constructions à courbure raide

Cette partie est installée sous la conception du coude. Sa conception peut être à la fois mobile et immobile. Je dois dire que ces produits sont utilisés non seulement pour les autoroutes, mais également pour la fixation de tout type d’équipements.

Caractéristiques d'installation

Tout d’abord, il faut dire qu’il est assez difficile d’installer les supports correctement, il est donc préférable de ne pas faire cette opération de vos propres mains, mais de la confier à des spécialistes. Le fait est qu'en cas de violation de la technologie d'installation, les conséquences peuvent être très désagréables, car ces éléments sont soumis à de lourdes charges provenant du pipeline lui-même et des fluides qui le traversent.

La distance entre ces pièces dépend du diamètre des tuyaux, du type de fluide transporté et de la technologie d'installation du produit. Cette distance est également un paramètre important dont dépend la durabilité du pipeline. Les professionnels doivent donc la déterminer.

Ici, peut-être, tous les points principaux que l'on peut dire sur les caractéristiques de ces parties de pipelines.

Conclusion

Les supports destinés aux pipelines sont proposés dans une grande variété de conceptions. Le choix dépend donc de nombreux facteurs. Toutefois, pour assurer le bon fonctionnement de la structure, vous devez non seulement sélectionner correctement la pièce, mais également observer les instructions d'installation (voir également l'article Tuyau sans soudure: champ d'application et processus de fabrication).

À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
