Production de tubes profilés: analyse de la chaîne

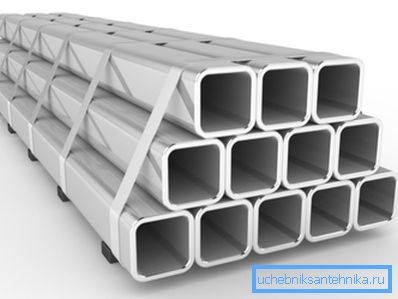

Aujourd'hui, la production de tubes profilés est demandée dans presque toutes les branches de l'activité technique. Elle est donc recherchée dans les secteurs de la construction civile et industrielle, de l'industrie automobile et aéronautique, dans la fabrication de meubles et dans la fabrication de structures décoratives.

Ceci, bien sûr, est loin d’être la liste complète des domaines dans lesquels un tel matériau est utilisé: son utilité dépend également de la nuance de l’acier, de la configuration de la section, du revêtement et des dimensions.

Bien entendu, nous ne pourrons pas tout vous expliquer dans les moindres détails, mais vous fournirons un aperçu schématique des principales opérations.

Technologie de production

Principaux moyens

Le plus commun est la technologie de fabrication soudée:

Note Selon le document GOST 8645-68 (modifié et complété le 01/07/2010), le profilé tubulaire en acier est en tôle d'acier faiblement alliée et au carbone (bandes), qui, comme d'habitude, se présente sous forme de rouleaux, conformément aux instructions.

• Le flan, découpé dans des bandes, est traité sur une machine spécialisée conçue pour plier la tôle.
• Le profil de section transversale carrée ou rectangulaire qui en résulte présente un joint longitudinal des bords de la bande, cuit par le poste de soudage sur toute la longueur dans l’environnement de gaz de protection ou de soudage par induction (dépend des exigences du produit). Pour la résistance des coutures, la compression est améliorée par les rouleaux.
• Après cela, il reste une bavure (métal fondu en saillie) qui est enlevée à l'aide d'un outil de coupe (tout le processus peut se produire à chaud ou à froid du métal).
• De plus, la billette peut être fournie au laminoir sous forme de tuyau, où elle est donnée à la forme carrée ou rectangulaire requise par des rouleaux.

Déformation à froid et à chaud

Le produit fini peut être déformé à chaud et à déformé à froid, la première option impliquant un revenu (refroidissement progressif).

Lors de la déformation à chaud, le prix du profil augmente avec la qualité - ce matériau de structure est soumis à moins de contraintes internes, ce qui lui permet de conserver sa forme initiale pendant le stockage et l'exploitation.

• Pour la déformation à froid, le matériel de production de tubes profilés est petit, ce qui réduit les surfaces d'atelier de production.. Cela implique des prix plus bas pour les produits finis, car ils produisent moins de coûts.
• Ces lignes sont très populaires et le marché, bien sûr, répond avec une offre importante. Il est donc toujours possible d’acheter des machines de différentes capacités et de différents fabricants, nationaux et étrangers.

• En règle générale, un tel équipement consiste en un ensemble de rouleaux qui donnent la section souhaitée à la pièce (processus de déformation) et dont la capacité d'installation est généralement suffisante pour déformer les tubes sans soudure.
• Cependant, le traitement à froid présente un inconvénient majeur: il est impossible d’obtenir un profilé de haute qualité capable de résister à de lourdes charges.. Par conséquent, un tel matériau n'est pas utilisé pour diverses structures de support - il s'agit d'un segment de la production de meubles et des ornements décoratifs.

Lors du déformation à chaud, le tuyau après chauffage est refroidi par l'émulsion et la phase de formage commence - il pénètre dans les rouleaux qui l'appuient de différents côtés et lui donnent une forme spécifiée par le programme.

• Le contrôle de la qualité de la soudure est effectué par le détecteur de défauts Vortex., qui compare les propriétés électriques et magnétiques du métal, changeant sous l’influence des défauts physiques et de la composition chimique du joint.
• Après cela, le profil est coupé en morceaux, de plus, cela ne se fait pas à la main, mais automatiquement, en fonction du réglage de la chaîne de production, mais la fin du cycle correspond au traitement thermique du profil du tuyau.
• Le tuyau est chauffé à la température désirée et libéré. (progressivement refroidi) - ce processus permet de réduire les contraintes internes, qui se forment dans tous les cas lors du traitement de déformation du profilé.

Sélection de la machine et organisation de la production

Pour le développement sérieux de la production de la production du tuyau profilé, vous aurez au moins besoin de:

• Profileuse à cintrer.
• Ligne de soudure automatisée.
• Machine de déformation (transformation par rouleaux de la forme ronde).
• Dispositif de fragmentation (coupe).

Il est très important de surveiller la qualité de la production. Pour cela, vous aurez besoin d’un détecteur de défauts Vortex et d’un travailleur capable de prendre des mesures.

Note Votre plan d’affaires pour la production de tubes profilés dépendra en premier lieu de la disponibilité et de la taille des zones de production. Plus ils sont grands, plus vous pourrez y installer d’équipements puissants.

La concurrence dans une telle production est assez difficile, vous ne devez donc en aucun cas négliger la qualité des produits. Pour garantir cette qualité, le tuyau fini doit être traité thermiquement, puis relâché.

Naturellement, avec l'augmentation de la qualité des produits, la demande augmente, malgré l'augmentation de son prix de détail, ce qui permet de compenser beaucoup plus rapidement les coûts investis dans la production. Après tout, pour la fabrication de produits de prix bas et de qualité médiocre, vous n’auriez que suffisamment de rouleaux, mais vous perdrez votre réputation et la demande chutera inévitablement.

Conclusion

Il existe aujourd'hui en Russie des fabricants de tubes profilés assez connus, parmi lesquels des références à Altima CJSC, Areal TD LLC, Armispromstroy CJSC, WELD-Metiz LLC, Veteran VET, etc. Malgré l’abondance des entreprises, la demande est toujours présente et vous pourrez vous joindre à la concurrence pour assurer la qualité de la production (voir également l’article Production de tuyaux en polypropylène - caractéristiques du processus technologique).

La vidéo de cet article vous aidera à comprendre les nuances et à vous faire une idée de l'ampleur du travail à venir.
