Protection contre la corrosion des pipelines

Nous savons tous que la protection du pipeline contre la corrosion est un élément essentiel d’un ensemble de mesures techniques destinées à créer les conditions de son exploitation à long terme. Dans le même temps, il est nécessaire de bien comprendre que non seulement les concepteurs et les constructeurs de réseaux doivent participer activement à la création de cette protection, mais également leurs utilisateurs finaux, c’est-à-dire chacun de nous.

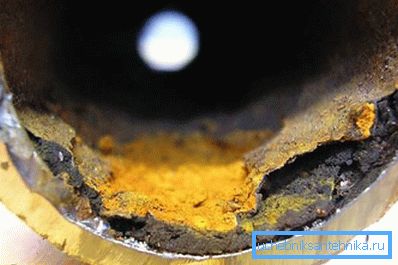

Dans le cas le plus général, la destruction de structures métalliques pendant le fonctionnement est due à des réactions électrochimiques se produisant lorsqu'elles interagissent avec un environnement humide. Dans le même temps, le taux d'oxydation des tuyaux en métal est largement déterminé par la composition chimique du liquide et dépend également des caractéristiques du sol sur le site de leur installation.

C'est pourquoi le choix de l'une ou l'autre méthode de lutte contre la corrosion devrait tenir compte des conditions spécifiques dans lesquelles se déroulent les processus destructeurs. L'ensemble des mesures de protection prises pour les combattre peut comprendre les activités suivantes:

• utilisation pour la mise en place de pipelines de matériaux légèrement sensibles à la destruction corrosive (acier inoxydable ou cuivre, par exemple);
• traitement chimique spécial du fluide sur les autoroutes, permettant de corriger ses propriétés anticorrosion;
• utilisation combinée de méthodes actives et passives de protection des pipelines contre la corrosion, y compris leur traitement électrochimique.

Si l’utilisation de matériaux résistant à la corrosion pour l’arrangement des systèmes de conduites est plus ou moins claire, la mise en œuvre des deux dernières méthodes de protection nécessite des explications particulières.

Traitement chimique de l'eau

Il est connu que l’eau qui circule dans la canalisation contient dans sa composition des impuretés actives lui conférant une certaine agressivité chimique. Une telle agressivité peut être associée à la teneur en composés de chlore ainsi qu’aux impuretés de carbonate actif (bicarbonate).

La tâche principale du traitement chimique de l’eau est de changer sa structure en transformant un milieu agressif et tenace en une forme plus douce (en ce qu’on appelle le liquide faiblement calcifié). L'indice de rigidité réduit du support garantit la formation de petits dépôts de sel de calcium [Ca (OH) 2] ou de soude (NaOH) sur les surfaces internes des conduites, créant un revêtement artificiel qui protège de manière fiable le métal des effets corrosifs possibles.

De plus, l'ajout de substances inhibitrices spéciales au vecteur d'eau peut ralentir considérablement le processus de corrosion, en réduisant son niveau de local à mineur (local).

Dans les sections de la canalisation souterraine, qui assurent la distribution du transporteur d’eau en différents points de prise d’eau, la méthode la plus efficace de protection contre la corrosion est l’introduction d’additifs spéciaux «séquestrants» - appelés polyphosphates. Par exemple, dans les canalisations en acier galvanisé, l’ajout de polyphosphates (phosphates ou silicates) entraîne également la formation d’un film protecteur mince à la surface interne des tuyaux, protégeant le métal de la corrosion.

Astuce! L'utilisation de tels réactifs dans les conduites d'alimentation en eau potable avec de l'eau potable n'est autorisée que si les exigences des normes sanitaires et épidémiologiques en vigueur sont satisfaites.

Méthodes actives et passives de protection du tuyau de matériau

Tout d'abord, nous notons que les méthodes connues de protection des structures métalliques souterraines contre les dommages dus à la corrosion peuvent être divisées en actifs et passifs. Le premier concerne l’application sur la surface extérieure de tuyaux de revêtements protecteurs spéciaux préparés à partir de produits de traitement aussi connus que le brai de goudron de houille ou le bitume. Dans certains cas, des résines polymères ou époxy sont utilisées pour préparer ces revêtements.

Comme la méthode passive ne parvient pas toujours à assurer une protection complète du pipeline, elle utilise simultanément la protection dite anticorrosion active basée sur l’effet de la polarisation cathodique des métaux par leur traitement électrochimique. Une telle approche peut être mise en œuvre de deux manières différentes, l'une d'entre elles conduisant à la formation d'un mince film de métal résistant à la corrosion (zinc, par exemple) sur les surfaces interne et externe des tuyaux.

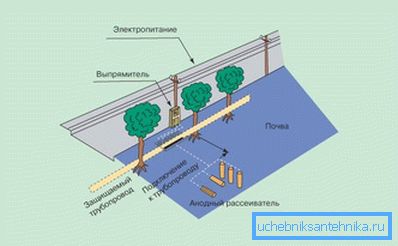

La seconde de ces méthodes (parfois aussi appelée électrique) suggère une protection fiable des pipelines contre la corrosion en raison de l’utilisation de l’effet des courants parasites induits. Pour mettre en œuvre cette technique, vous aurez besoin d’une source de courant continu adaptée, constituée d’un module d’alimentation comprenant un transformateur de réseau et un redresseur.

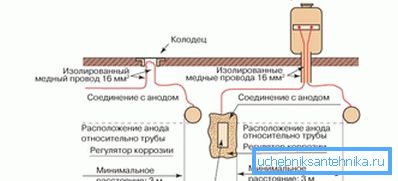

Lors de l'organisation d'une méthode de protection électrique, le pôle positif du module d'alimentation est connecté à un diffuseur à anode spécial, qui est un bus en graphite ou en métal mis à la terre, et un négatif, au pipeline que vous protégez. En même temps, le courant dissipé par le dispositif de mise à la terre forme un champ électrique artificiel autour du tuyau, ce qui réduit considérablement le potentiel de la structure métallique et fournit l'effet de protection nécessaire.

La magnitude du courant de protection dans le circuit électrique est finalement déterminée par les paramètres du pipeline lui-même (ses dimensions et ses caractéristiques d’isolation), ainsi que par le niveau d’agressivité du sol sur le site du pipeline.

Astuce! Avant le traitement anticorrosion complexe des métaux, il est nécessaire de nettoyer soigneusement la surface du tuyau de toutes les couches étrangères (résidus de peinture, taches d’huile ou de graisse, poussière et rouille).

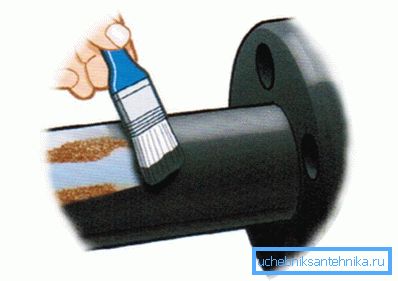

Quant à la technique d’application de la protection passive, elle n’est guère différente des méthodes traditionnelles de peinture des surfaces métalliques à l’aide d’un pinceau doux ou d’un pistolet de pulvérisation.

Vidéo

Cette vidéo traite de la protection du pipeline contre la corrosion électrochimique.
