Qu'est-ce qu'un collecteur pour la plomberie

Pour commencer, clarifions ce qu'est un collecteur d'eau - une pièce tubulaire technique pouvant mélanger différents liquides (en fonction de la composition moléculaire ou de la température) ou le distribuer simultanément via plusieurs canaux. Dans notre cas, il peut s'agir d'un mélangeur, d'un té, d'un quadrilatère ou d'un peigne pour la distribution de conduites de chauffage ou d'approvisionnement en eau.

Nous accorderons plus d'attention à la dernière version - découvrez comment elle se connecte et regardez une démonstration vidéo dans cet article.

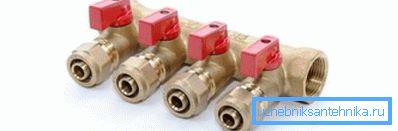

Collecteur pour tuyaux métalliques

Installation de collecteurs

Note De manière générale, l'installation de collecteurs, en tant que tels, n'existe pas du tout, puisqu'il s'agit simplement d'un adaptateur intermédiaire facilitant le transfert de fluide dans d'autres canaux. L'installation complète d'un tel dispositif est généralement considérée en association avec d'autres appareils et installations de plomberie.

Espèces

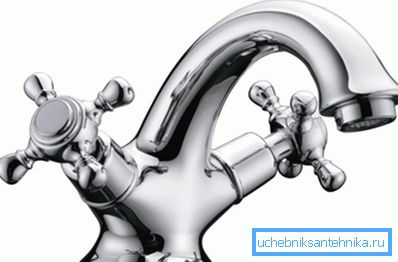

Robinet d'évier à deux robinets
  • La forme de collecteur la plus connue pour un utilisateur ordinaire disposant d'unités sanitaires est un mélangeur d'évier ou de bain, c'est-à-dire construite dans une salle de bain et posée au mur (il existe également des options encastrées dans le mur). Ce mécanisme peut avoir des soupapes sous la forme d’une boîte à grue (modèles à deux soupapes et à deux leviers), ou sous la forme d’une cartouche ou d’une bille (modèles à levier unique ou à manette).
  • Dans tous les types de vannes, un principe de prise d’eau est en vigueur - il provient de deux sources (chaud et froid) et sort pour être consommé par un canal, appelé bec verseur.. Le prix de tels appareils peut varier considérablement les uns des autres en fonction de la qualité et de la décoration.
T-shirt sanitaire combiné
  • Le plus simple de tous les collecteurs d’eau est un raccord en té pour tuyaux, qui est essentiellement une unité de distribution d’eau - l’alimentation passe par un canal et la distribution par deux. De tels dispositifs sont constamment utilisés non seulement dans l’alimentation en eau, mais également dans le système d’égout, ainsi que pour le transport et la distribution d’une grande variété de liquides et de gaz. Ils sont en acier, laiton, cuivre, polypropylène, polyéthylène réticulé et polybutylène.
Peigne de plomberie
  • Enfin, le type de collecteur de plombier le plus connu est un peigne, utilisé pour les assemblages d'eau lors de l'installation d'un sol chauffé à l'eau, ou il peut s'agir de la distribution de fluide pour radiateurs aux différentes ailes du bâtiment.. Dans la plupart des cas, il est vendu avec des vannes, comme vous le voyez sur la photo ci-dessus, mais il peut également être fourni sans elle. Les vannes doivent alors être installées de manière indépendante.
  • En règle générale, les peignes de ce type sont en laiton, bien qu'ils puissent également l'être en cuivre, en acier et même en silume, bien qu'il soit préférable de ne pas utiliser cette dernière option.. Le nombre de tapotements sur un tel appareil peut être différent, allant de trois à l'infini, c'est-à-dire que vous pouvez connecter des collecteurs disposant de 10 sorties ou plus, si nécessaire.

Collecteur de sol chauffant

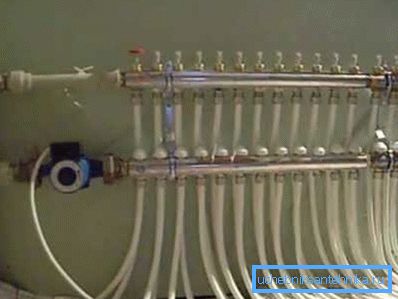

Installation extérieure

Le nœud de distribution pour l'analyse de l'eau dans l'instruction de chauffage vous permet d'installer non seulement dans la niche, mais à l'extérieur, s'il existe une pièce spéciale pour cela - une chaufferie, où un tel système n'interférera avec personne. Mais tout d’abord, comprenons l’essence, c’est-à-dire, connectez le système de chauffage au collecteur et découvrez comment il fonctionne.

Deux circuits sont toujours raccordés à une chaudière: l’un pour l’alimentation en eau chaude et l’autre pour le retour du réfrigérant déjà refroidi. Par conséquent, pour installer un plancher chauffé à l’eau, vous aurez également besoin de deux peignes - l’entrée et la sortie.

Donc, vous installez une chaudière à eau chaude dont les circuits de chauffage sont séparés, mais dans ce cas, le tuyau d’alimentation et le tuyau de retour se dirigent vers le distributeur d’eau avec des peignes. Ainsi, un collecteur est installé pour l’alimentation, et pour le retour de l’autre, ils sont généralement montés les uns sur les autres, qu’ils soient ou non encastrés dans le mur.

Option d'installation à l'intérieur

Comme vous pouvez le voir sur les photographies du haut, les vannes d'arrêt sont situées non seulement sur les tuyaux collecteurs, mais également sur les tuyaux les reliant à la chaudière, et de l'autre côté, la vanne Mayevsky est généralement vissée afin de purger l'air, qui peut toujours être dans le système.

Le nombre de buses dépend du nombre de circuits d'eau. Par exemple, vous pouvez installer un nœud de distribution sur une maison de 10 pièces, puis vous avez besoin de peignes avec au moins 10 robinets, mais il peut y avoir plus d'un circuit dans une pièce, puis le nombre de dérivations doit être augmenté. .

Un circuit d’eau au sol, qu’il soit en polyéthylène réticulé ou en plastique renforcé de métal, ne doit pas comporter de joints fermés par une chape en ciment-sable, sinon vous risquez de perdre de la durée de vie du système de chauffage.

Dans les cas où la pièce est grande et que les dimensions d’un seul serpentin ne vous conviennent pas, il est préférable de diviser la pièce le long des ailes. Ainsi, pour une zone de ce type, il peut y avoir deux, trois ou même quatre ailes. réfléchir sur la longueur du collecteur.

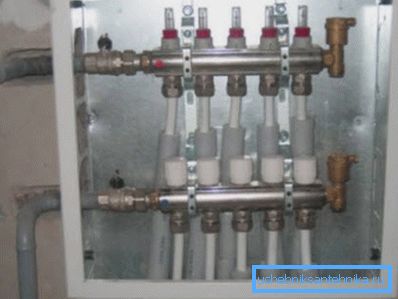

Distribution sur cinq circuits de chauffage. Trois salles impliquées

Mais il est extrêmement peu pratique d’installer une sortie d’eau pour une grande maison. Dans ce cas, vous devrez poser des tuyaux supplémentaires. Au début, il peut s’agir d’une accumulation de circuits assez impressionnante, ce qui n’est pas très pratique pour l’installation.

Il est beaucoup plus facile de faire un nœud d’eau en deux ou trois pièces, comme indiqué sur la photo du haut; vous devrez donc poser moins de tuyaux à un endroit, ce qui entraînera une augmentation du passage à travers les murs. Dans ce cas, le câblage des circuits d'alimentation et de retour est généralement réalisé en polypropylène, qui passe dans le collecteur en laiton par un raccord fileté.

Note La pratique montre que l’installation d’un plancher chauffé à l’eau est beaucoup plus rentable à produire non pas en polyéthylène réticulé, mais en stratifié à base de métal - la qualité du chauffage et sa durée de vie ne changent pas, mais le coût diminue. De plus, il y a toujours des collecteurs en vente, dont les buses sont équipées d'embouts pour permettre le passage à un tuyau en métal-plastique.

Conclusion

En conclusion, je voudrais noter que vous pouvez utiliser n’importe lequel des capteurs en le connectant vous-même aux conduites d’eau - ce n’est pas du tout difficile. Même les longs peignes pour installer un sol chaud ne sont en réalité pas très différents du té habituel.
