Qu'est-ce qu'un ponceau, quelles sont les caractéristiques

Dans n'importe quelle région, vous pouvez trouver des rivières, des étangs, des ravins et juste le lieu des crues printanières. De tels reliefs rendent très difficile l'aménagement des routes, notamment en ce qui concerne la connexion des colonies. Il existe deux solutions techniques à ce problème: les ponts et les ponceaux.

À propos de la seconde d'entre eux seront discutés dans cet article.

Caractéristiques techniques et structurelles

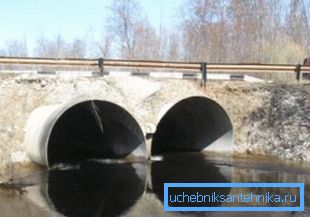

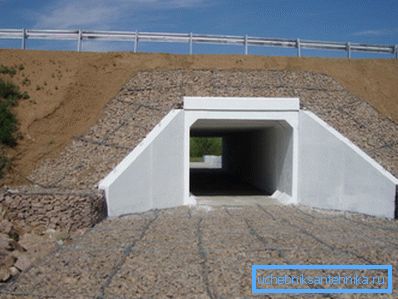

La conduite d'eau est une structure cylindrique spéciale d'une certaine taille, qui est installée à la base de la chaussée et constitue une sorte de tunnel pour le flux d'eau s'écoulant sous celle-ci. En d’autres termes, s’il existe par exemple un cours d’eau à travers lequel une route de grande qualité doit être posée, la structure décrite est montée dans son canal et des travaux sont en cours d’exécution.

Vous devez savoir: la fonctionnalité de ces tuyaux en matière de transmission de l’eau n’est pas limitée, et ils sont parfois utilisés pour créer des passages souterrains pour le bétail ou d’autres passages pour piétons.

Comparaison avec le pont

Si, essentiellement, le produit en question a pour tâche principale de tracer une route à travers un obstacle d'eau, pourquoi ne pas installer un petit pont à cet effet?

Le fait est que, à peu près aux mêmes coûts de construction, le tuyau présente plusieurs avantages:

• Il n'y a aucune violation de l'intégrité du sol et de la structure du chemin pavé.
• Contenu relativement faible des ponceaux. Les réparations et l’entretien coûtent moins cher que les ponts.

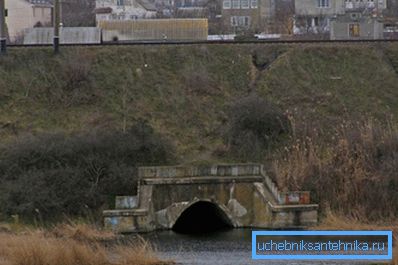

• La réduction de la charge sur le tuyau est proportionnelle à l'augmentation de l'épaisseur du monticule de sol, allant de deux mètres.

• Prix ​​raisonnable pour l'ensemble de la structure.

Ainsi, on peut en conclure que dans le cas d’une grande distance entre les rives, le pont reste la seule construction possible, mais qu’avec une courte distance, l’installation d’un tuyau de ponceau deviendra beaucoup plus rationnelle.

Espèces

Il existe de nombreux types de structures à l’étude, leurs caractéristiques distinctives peuvent être distinguées dans le tableau suivant:

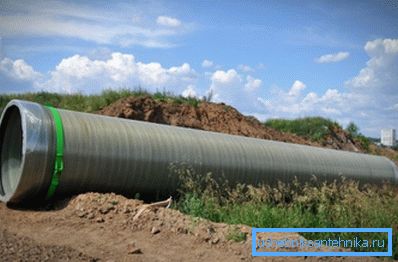

Dimensions

Le rapport recommandé entre le diamètre et la longueur du tuyau de drainage ressemble à ceci:

Il existe également une formule précise pour le calcul des ponceaux:

L_tr= dans + 2 (ns-d)? m, où

Règles générales d'arrangement

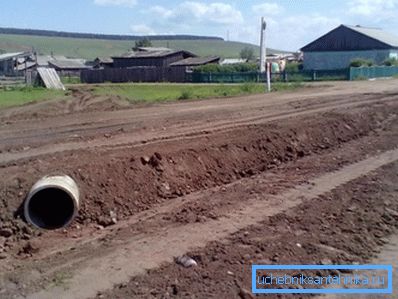

• Lors de l'installation d'un tuyau de dix mètres sur un chemin de ferme d'une section d'un demi-mètre, il est nécessaire de réaliser un monticule d'au moins cinquante centimètres d'épaisseur.
• Les tuyaux de ponceau sur les autoroutes situées au-dessus de SNiP ne peuvent être localisés qu’à condition que le profil et le plan soient disponibles et que le plan corresponde à ce type de route.
• Le type d’exploitation le plus courant de ces installations - l’écoulement libre, impliquant l’écoulement naturel de l’eau. Pression ou semi-pression moins utilisée
• L'instruction interdit l'installation de ponceaux sur les réservoirs, le long desquels, en cas de formation de glace, les glaces se déplacent, car les glaces peuvent créer un blocage d'urgence à l'entrée de la conduite.

Conseil: pour la disposition des canalisations dans les rivières où le poisson fraie, il faut d'abord obtenir l'autorisation de l'autorité de contrôle du poisson. Dans le cas contraire, le développeur s'attend à une lourde amende.

• La distance aux eaux souterraines doit être respectée, en fonction des modes de fonctionnement, des éléments suivants:

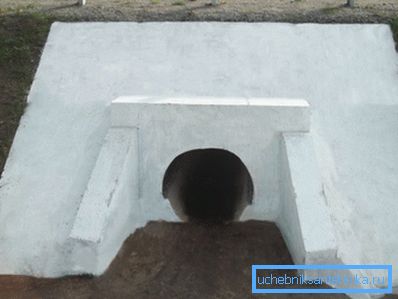

• Les extrémités des tuyaux de ponceau sont créées à partir des parois du portail et des ailes en pente enfouies dans le sol sous le niveau de pénétration du gel de 0,25 m et munies d’un coussin en gravier d’une épaisseur minimale de dix centimètres.

• Le sol normal en construction est remplacé par un mélange de sable et de gravats. Cela éliminera son affaissement.
• Il existe trois types de groupes qui diffèrent par leurs capacités de charge. Dans chacun d’eux, la hauteur du remblai a son propre indicateur: 2 m, 4 m et 6 m, respectivement.

Vous devez savoir: dans des conditions non standard, il est permis d'utiliser d'autres matériaux de remplissage et des hauteurs calculées afin de parvenir à une utilisation plus rationnelle des ressources.

• Le marquage des tuyaux de ponceaux est effectué à l'aide de lettres et de chiffres séparés par un trait d'union. Le côté gauche indique le type de produit et le côté droit - le diamètre des passes conventionnelles, la longueur utile et le nombre de groupes qui déterminent la capacité portante de la structure.
• Les produits en béton sont installés conformément à la norme GOST 26633. Pour ce faire, on utilise du béton lourd avec une classe de résistance non inférieure à B25 et une étanchéité à l'eau - W Seuls ces paramètres garantissent un fonctionnement correct et long de la structure.

Vous devez savoir: la présence de fissures dans les tuyaux en béton et béton armé n'est pas autorisée. La seule exception est la largeur de retrait ne dépassant pas 0,05 mm.

• Les dalles de béton monolithiques de classe B conviennent à la création d'ailes, mais aucune armature n'est nécessaire.

Travaux de construction

Sur l'exécution du travail uniquement avec ses propres mains, la parole et ne peut pas être, car les éléments structurels sont globaux et lourds. Mais avec l'équipe d'installation et l'équipement approprié sera facile à manipuler.

Fosse de fondation

Lors du creusement d'une fosse, plusieurs règles sont suivies:

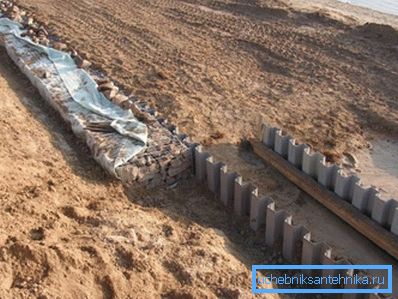

1. La fixation des murs n’est prévue qu’en cas de forte saturation des sols en eaux souterraines.

1. L'inclinaison des pentes est déterminée en fonction de la profondeur de la tranchée et des propriétés du sol développé.
2. Si vous envisagez d'installer des travaux d'étanchéité ou d'autres travaux similaires impliquant la présence de personnes dans la fosse, vous devez retirer ses murs du sous-sol à une distance d'au moins 0,7 m.

Conseil: si aucun travail supplémentaire n'est prévu après la pose du tuyau, vous pouvez le limiter à un intervalle de 0,1 m, ce qui suffit à assurer une installation normale.

1. Le long du périmètre de l'objet, des rouleaux de terre sont disposés pour empêcher la pénétration d'eau de surface dans la tranchée.
2. Dans les cas où l'installation est effectuée sur le territoire du réservoir, vous pouvez utiliser l'une des deux méthodes pour éliminer les fluides du chantier:
3. Si la situation est sur une pente, alors au fond de la fosse une simple tranchée supplémentaire est en train de creuser pour dévier l’eau dans le fossé.
4. Dans d'autres cas, il sera nécessaire de créer un puisard et de pomper son fluide à l'aide d'un équipement de pompage.

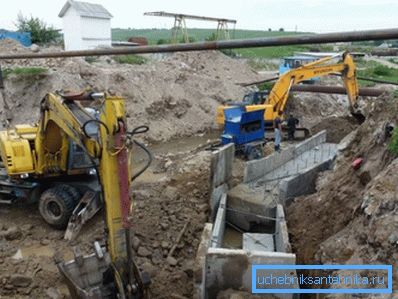

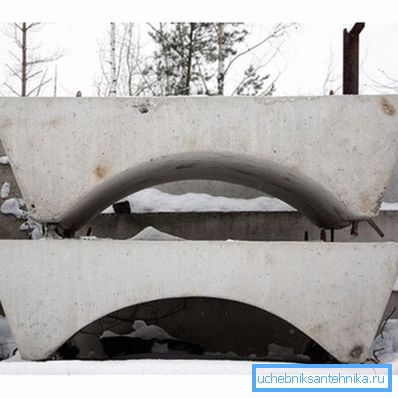

Fondation

Les plus courantes sont les fondations préfabriquées et monolithiques, les monolithes préfabriqués moins couramment utilisés, et pour les endroits avec un sol faible, convient mieux en colonne.

Considérez le cours de l'installation sur l'exemple de l'option la plus chronophage - monolithique:

1. Installez le coffrage autour du périmètre du remblai.
2. Pétrir ou livrer une solution concrète.
3. Nous faisons le remplissage et le pilonnage du mélange.

Conseil: lors du coulage du béton, il est recommandé de le poinçonner périodiquement avec une barre en acier. Cela évitera la formation de poches d'air.

1. Couvrir le béton avec un film et verser de l'eau jusqu'à ce qu'il se couche.
2. Retirez le coffrage.
3. Nous recouvrons l'espace entre le sol et le monolithe du sous-sol avec du gravier mélangé avec du sable.

La base préfabriquée se distingue par le fait que, au lieu de couler du mortier, des composants en béton prêt à l'emploi sont montés.

Matériau du tuyau

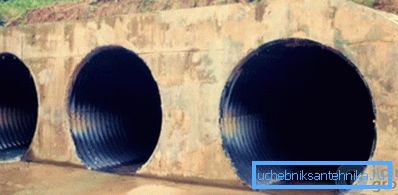

Les tuyaux en béton ou en béton armé sont classiques dans ce domaine et ont fait leurs preuves. Mais je veux accorder une attention particulière à une version plus avancée, qui est une structure en métal ondulé.

Les avantages de ce type d'installation:

• Une large gamme de diamètres différents. Vous permet de faire le choix le plus optimal pour chaque situation.
• Faible poids. Simplifie considérablement les travaux de transport et d'installation.
• Installation facile. La manipulation du matériel en question ne nécessite aucune compétence particulière.
• Haute résistance et flexibilité. En combinaison avec le sol donne une plus grande fiabilité que la structure en béton armé.
• Le long terme opérationnel atteignant cent ans.
• Prix ​​bas Cela permet d'économiser jusqu'à 50% par rapport à l'utilisation d'autres matériaux.
• Polyvalence. Il est appliqué dans toutes les conditions climatiques.

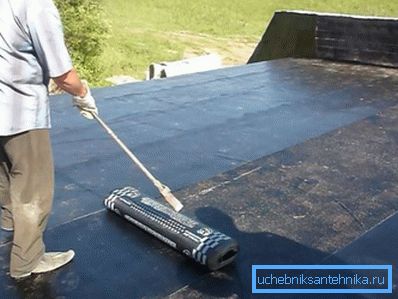

Étanchéité

Les travaux d'étanchéité sont le plus souvent réalisés avec du mortier bitumineux ou des feuilles de matériau de toiture. Avant de poser le matériau, l’essentiel est de nettoyer la surface du tuyau des débris, de la poussière, de l’hiver et de la glaciation.

Le remblayage

Une fois la structure installée, elle doit être remplie de terre. À cette fin, celui qui a été retiré de l'excavation est tout à fait approprié.

Tout se passe comme suit:

1. De manière uniforme, nous nous endormons dans l’espace entre le sol et les murs de la structure.
2. Lorsque le sol est rempli des deux côtés, nous le scellons à l'aide de bourreuses spéciales.
3. Ensuite, nous créons un monticule dont l’épaisseur correspond à votre projet.
4. Directement au-dessus du tuyau, le joint ne se produit pas pour éviter une surcharge technique sur le produit.

Conclusion

La construction de ponts n'est pas toujours justifiée dans la construction de routes traversant des rivières ou des ravins. Souvent, il est beaucoup plus rationnel d'installer un ponceau, ce qui est moins cher et présente plusieurs avantages importants (voir aussi l'article Sertir des tuyaux dans votre maison).

La clé de la réussite de l'installation réside dans le respect de certaines règles, décrites en détail ci-dessus. Le processus lui-même consiste à excaver, à poser les fondations, à poser le produit lui-même et à le remplir à nouveau.

La vidéo de cet article vous fournira une quantité supplémentaire d'informations directement liées aux documents examinés.

L'installation des structures décrites permet de résoudre de nombreux problèmes liés à la pose de routes sur le terrain, accidentées par des rivières et des ravins.
