Qu'est-ce qu'un tuyau ondulé: caractéristiques des variétés

Dans la production, l’industrie, la construction, ainsi que pour diverses utilisations domestiques, on utilise un tuyau ondulé avec une broche à deux couches ou un autre type de tels tuyaux structuraux. En fonction des conditions techniques qui déterminent son application, le matériau (plastique, caoutchouc, métal), sa composition qualitative et ses dimensions (longueur, diamètre) vont changer. Nous en parlerons plus en détail ci-dessous, en fournissant plus d'informations.

Produits en carton ondulé

Note En gros, le tuyau est ondulé - GOST dépend du matériau - est un dispositif universel. Ici, une paroi monocouche ou bicouche avec une coque en polymère et / ou des éléments de renforcement est possible.

• Pour les structures inflammables, à travers lesquelles vous devez étirer des câbles de communication, ainsi que pour le transport de gaz et de liquides, un tuyau en acier ondulé est souvent utilisé, pouvant être en acier noir ou inoxydable. La configuration de la surface (la forme des ondulations, le pas des anneaux, le diamètre) peut être très différente, mais dans le même temps, de tels indicateurs n’affecteront pas sa qualité, mais indiqueront simplement qu’ils appartiennent à l’une ou l’autre des usines de fabrication. Les produits de ce type sont fabriqués selon la norme All-Union OST 35-22-83.

• Dans la plupart des cas, un tuyau en caoutchouc ondulé est utilisé pour pomper des liquides, mais il peut également servir pour les graines et les pipelines (avec TU RB 00149438.091-99), les raccords et les buses de différentes tailles. Un tel produit en caoutchouc est souvent renforcé avec une hélice en acier, ce qui augmente considérablement ses capacités techniques, car la rigidité permet de résister à des charges mécaniques sévères lors de travaux d'aspiration ou de pression. Les produits de ce type sont fabriqués selon GOST 5398-76.

• En règle générale, les tuyaux en plastique ondulé peuvent être utilisés comme conduits de câbles flexibles pour diverses communications, ainsi que comme raccord d’égout pour les siphons d’éviers, de baignoires, d’éviers, de cabines de douche, de cuvettes de toilettes, etc.

Pour sa fabrication, du PVC (polychlorure de vinyle), du PEHD (polyéthylène basse pression), du LDPE (polyéthylène haute pression) ou les deux de ces modifications sont utilisés simultanément (deux couches). De plus, à des fins sanitaires, il peut être renforcé avec des anneaux en acier ou des spirales. Les produits de ce type sont fabriqués conformément à la norme GOST 17675-87.

Examen des matériaux

Acier

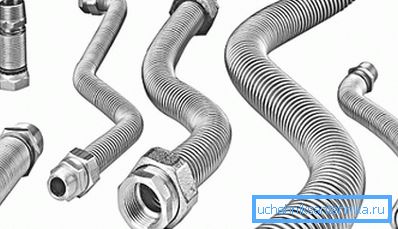

À l’heure actuelle, les tubes coréens en acier inoxydable ondulé non combustible occupent une position dominante sur le marché de la construction, bien qu’au XXe siècle, les fabricants japonais aient commencé à en fabriquer pour la première fois. Mais si nous parlons de géographie d'utilisation, cela couvre presque le monde entier. La popularité et le prix élevé de ces produits ne sont pas surprenants, car ils sont en acier fortement allié.

Étant donné que l'acier inoxydable n'est pas sensible à la corrosion et à l'oxydation, de tels produits ne nécessitent pas de maintenance préventive. Par conséquent, leur durée de vie est presque illimitée. Cette qualité vous permet d'utiliser l'ondulation en acier inoxydable de manière fermée, c'est-à-dire de la poser sous le revêtement (cloison sèche, panneaux muraux), de la couler avec du béton et de la sceller avec un mastic.

Un tel tuyau ne nécessite pas de raccords de compensation, car la structure du produit permet d'étouffer la déformation due à la température et, en cas de gel, il peut être chauffé même avec une flamme nue. Lors du transport de liquides sur les parois internes des divers dépôts ne sont pas formés et les formations organiques telles que les algues, un nettoyage supplémentaire n’est donc pas nécessaire ici.

Parfois, ces tuyaux ont un revêtement en polyéthylène, qui est plus utilisé pour la décoration, par exemple pour l’eau froide, un revêtement bleu est fabriqué, et pour l’eau chaude - un rouge.

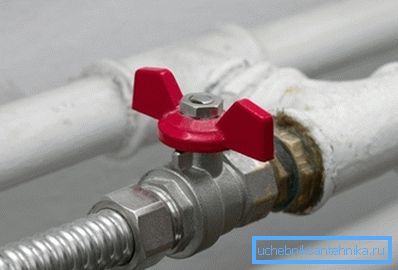

Les tuyaux en acier ondulé sont couplés les uns aux autres, ainsi que par divers mécanismes et dispositifs, à l'aide de raccords spéciaux en laiton, qui sont également des raccords à compression (la compression est créée par des joints en caoutchouc ou paronitiques fournis avec les raccords).

Il n’ya pas d’outils spéciaux à installer ici - les maîtres gèrent généralement avec une clé à molette ou à gaz, et parfois avec une clé à molette.

Note Il n'y a pas si longtemps, les tuyaux en acier ont commencé à être utilisés pour l'installation d'installations à gaz. Ces tuyaux sont beaucoup plus fiables que le caoutchouc - ils peuvent résister à toutes les pressions possibles dans le système, ils ne peuvent pas éclater et ne se fissurent pas avec le temps.

Caoutchouc

En dépit du fait que ces tuyaux sont appelés caoutchouc, ils constituent en fait un produit technique composite à base de caoutchouc multicouche. Les manchons en caoutchouc pur sont mécaniquement fragiles et sont utilisés sauf pour les lignes de graine et de touffe. Dans la vie de tous les jours, vous pouvez voir un tuyau renforcé de ce type sur les camions d'incendie et d'égout (barils).

La classification des tuyaux selon GOST 5398-76 est donnée dans le tableau:

  Note Le 1er groupe comprend les tuyaux d’aspiration avec une pression négative pouvant atteindre 0,08 MPa et le 2ème groupe comprend la pression-aspiration avec une pression possible pouvant atteindre 1,2 MPa. Différents tuyaux en caoutchouc avec un cadre en textile peuvent être utilisés par tout temps de chaleur (climat tropical) avec un seuil de température inférieur à -50? C.

Lors de l'achat de ce type de caoutchouc, faites attention à la présence d'un marquage (il s'agit des mêmes instructions d'utilisation), qui doit obligatoirement être appliqué sous la forme d'une bande longitudinale utilisant une peinture en relief ou indélébile. Les symboles que vous voyez là indiquent la classe, le groupe, le diamètre interne, la pression nominale et la possibilité d'utilisation climatique.

Par exemple, le marquage B (A) - 1 - 25 - 10 - T - GOST 5398-76 indique que le manchon avec antistatique est conçu pour pomper du carburant avec une pression de service de 1,0 MPa dans un climat tropical avec une limite inférieure de -10? C.

Sur l'image, vous voyez la construction d'un manchon en caoutchouc multicouche, composé des éléments suivants:

1. Tresse textile;
2. Couche de caoutchouc;
3. Spirale en métal;
4. Couche de caoutchouc;
5. Tresse textile;
6. Couche de textile ou de caoutchouc supplémentaire.

Pour les flexibles de classes B, P et KSH, la couche externe est en caoutchouc et, aux extrémités de ces manchons, des manchons souples sans cadre permettent généralement le raccordement à des tuyaux de transition et à des conduites rigides. L'entreposage de tels produits techniques en caoutchouc doit être effectué à des températures comprises entre -25 ° C et +35 ° C, à une distance d'au moins un mètre des appareils de chauffage de tout type.

Les polymères

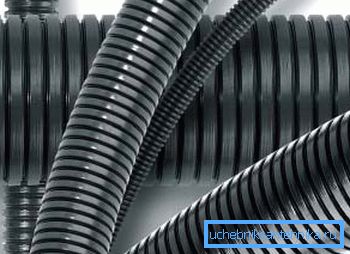

Pour protéger les communications câblées et câblées dans des conditions de fonctionnement difficiles, on utilise une ondulation en polyamide capable de maintenir la flexibilité et la résistance mécanique lors de chocs et à des températures comprises entre -40 ° C et + 105 ° C, ainsi que pour une courte période de +150 ° C.

Lorsque vous plongez à une profondeur de 20 m, des accessoires de compression uniques assurent une étanchéité fiable et une installation facile. De plus, les parois en polyamide protègent les câbles de divers produits pétroliers tels que l’essence, le carburant diesel, le kérosène et les huiles, elles résistent aux rayons ultraviolets et ne réagissent pas aux vibrations.

Gamme de produits

Selon GOST 287-79, les tuyaux en polyamide de ce type peuvent être de deux types - PV-2 et PV-0.

• Première option il a une résistance aux chocs plus élevée et peut être utilisé pour l'installation d'équipements industriels, la télévision et les communications électriques, les systèmes de communication, lorsque les exigences de câbles ne sont pas des exigences accrues en matière de sécurité incendie.
• Deuxième option a une résistance mécanique inférieure et est utilisé aux mêmes fins, mais avec certaines exigences de sécurité incendie. Il est à noter que c'est le PV-0 qui est utilisé pour les communications d'électricité et les communications lorsqu'elles sont montées de leurs propres mains à la maison.

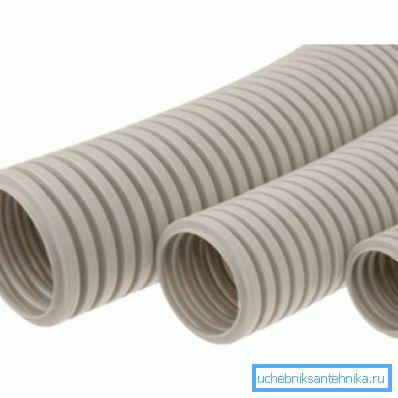

Les tuyaux en chlorure de polyvinyle sont fabriqués dans le même matériau et sont utilisés comme canaux de câble pour les communications télévisuelles et radio, les réseaux électriques et les communications. En outre, ils sont utilisés avec succès à la maison (le prix est assez raisonnable) pour masquer les mêmes réseaux sous un revêtement de châssis tel que cloison sèche et panneaux muraux, mais ils ne sont pas coulés avec du béton ou enduits d'un mastic.

Astuce! S'il est nécessaire de protéger le contenu caché de l'exposition aux rayons ultraviolets, choisissez une ondulation en noir.

Le tube ondulé avec une sonde est bien adapté à la doublure de châssis de type faux plafond, ce qui permet non seulement de connecter des câbles à l'intérieur du canal, mais également d'effectuer des travaux de réparation lors du démontage / montage du contenu. Les ondulations en PVC avec une sonde sont suffisamment résistantes aux basses et hautes températures (en moyenne de -40 ° C à +40 ° C) et ne réagissent pas au contact des produits pétroliers de la catégorie des carburants et lubrifiants.

Très souvent, pour l’installation de divers câbles, on utilise un double tube ondulé en polyéthylène combiné, c’est-à-dire que les couches ont des caractéristiques différentes.

Il s’agit du PEHD (PEHD) - polyéthylène basse pression et du PEBD (PEBD) - polyéthylène haute pression (ne confondez pas - le tuyau en polypropylène n’a aucun rapport avec ces produits!).

• La couche supérieure est composée de PND et il est assez facile de la définir au toucher. Il est granuleux et ne présente pas de fragilité, mais il résiste aux chocs, ne réagit pas aux produits pétroliers de la catégorie des carburants et des lubrifiants et constitue un excellent diélectrique.
• À l’intérieur se trouve une couche de LDPE - le plus souvent de couleur blanche, avec une surface très lisse et une bonne élasticité.. À tout cela, vous pouvez ajouter les mêmes qualités positives que le PND.

Note Il convient également de noter que le polyéthylène moyenne pression (PSD) est également produit, mais il est souvent désigné sous le nom de HDPE et n’est pratiquement pas utilisé dans la production de produits ondulés.

Conclusion

Quoi qu’il en soit, le tube ondulé en polyamide, en polyéthylène, en caoutchouc, en acier ou en une combinaison de ces matériaux est assez bien établi dans notre vie quotidienne. Et même si vous ne le remarquez pas - dans tous les cas, vous utilisez les divers avantages de la civilisation, dans lesquels un tel dispositif est utilisé.
