Quel diamètre de tuyau choisir pour le chauffage: une

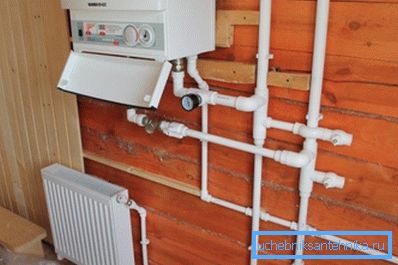

Lorsque vous passez du chauffage dans un appartement ou une maison privée, vous devez également prendre en compte les dimensions de leurs sections, en plus du matériau des tuyaux. Ils déterminent la quantité de fluide à faire passer pour une certaine unité de temps, ce qui affecte de manière significative les performances de la structure entière. Nous verrons plus loin comment trouver cet indicateur.
La relation entre la section transversale du pipeline et la capacité de pression dans celui-ci
Pour commencer, il convient de dissiper le mythe selon lequel plus le tuyau est épais, plus le mouvement du liquide de refroidissement est intense. Avec une augmentation excessive du diamètre, la pression dans le système peut chuter à un point tel que le chauffage dans la maison ne deviendra pas tout à fait. Pour éviter cela, lisez le tableau suivant, qui répertorie les paramètres du liquide de refroidissement pour les types de produits tubulaires les plus courants:
| Voir le tuyau | Consommation, m3/ h | Vitesse, m / s | Perte de tête, m / 100 m |

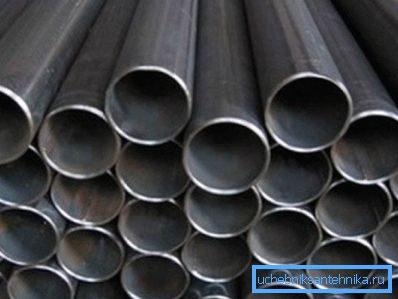

| Acier neuf 133? 5 | 60 | 1.4 | 3.6 |
| Acier ancien 133? 5 | 60 | 1.4 | 6,84 |
| PE 100 110 × 6.6 (SDR 17) | 60 | 2,26 | 4.1 |
| PE 80 110? 8.1 (DTS 13.6) | 60 | 2,41 | 4.8 |
| Acier neuf 245? 6 | 400 | 2.6 | 4.3 |
| Acier ancien 245? 6 | 400 | 2.6 | 7 |
| PE 100 225-13,4 (DTS 17) | 400 | 3.6 | 4 |
| PE 80 225 × 16,6 (DTS 13,6) | 400 | 3,85 | 4.8 |
| Acier neuf 630? 10 | 3000 | 2,85 | 1,33 |
| Acier ancien 630? 10 | 3000 | 2,85 | 1,98 |
| PE 100 560? 33,2 (DTS 17) | 3000 | 4,35 | 1,96 |
| PE 80 560? 41,2 (DTS 13,6) | 3000 | 4,65 | 2.3 |
| Acier neuf 820? 12 | 4000 | 2,23 | 0.6 |
| Acier ancien 820? 12 | 4000 | 2,23 | 0,87 |
| PE 100 800-47,4 (DTS 17) | 4000 | 2,85 | 0,59 |
| PE 80 800 ± 58,8 (DTS 13,6) | 4000 | 3 | 0,69 |
Caractéristiques de sélection
Comment choisir un diamètre de tuyau pour le chauffage? Jetons un coup d'oeil au début avec leur description.
Description
Le choix du diamètre des tuyaux de chauffage est déterminé par les caractéristiques suivantes:
- La distance entre les parois internes - le diamètre interne du tuyau. C'est l'indicateur le plus important montrant le débit de la conception future.
- La distance entre les murs extérieurs - diamètre extérieur. Il est classé dans:
| Classe | Paramètre, cm |
| Petit | 0.5-10.2 |
| Moyenne | 10.2-40.6 |
| Big | 40,6 ou plus |
- Pass conditionnel. La valeur de la section est arrondie et convertie en unités pouces.
La différence entre les diamètres externe et interne est l'épaisseur de la paroi du produit, qui affecte le transfert de chaleur du pipeline.
Moins ou plus
Après les calculs, les valeurs peuvent prendre une certaine plage, dans quelle direction il est préférable de dévier: vers une plus grande ou une plus petite?
Les experts estiment qu'il est plus rationnel d'utiliser une petite section pour plusieurs raisons:
- Dans le pipeline, il y a une plus petite quantité de liquide de refroidissement à chauffer. Ainsi, le coût de fonctionnement du système de chauffage est réduit.
- Plus facile de faire l'installation à la main.
- Coût inférieur des tubes minces eux-mêmes par rapport aux échantillons plus épais.
Conseil: vous ne devez pas sous-estimer spécifiquement les résultats des calculs, car cela réduirait considérablement l'efficacité du système de chauffage et le rendrait très bruyant.
Il convient de garder à l’esprit que la vitesse idéale est l’intervalle compris entre 0,3 et 0,7 m / s.
Effectuer des calculs
Pour comprendre l’essence du processus, considérons l’exemple suivant: trouver la section optimale pour des tuyaux de chauffage situés dans une pièce de 20 m2.
L'instruction est la suivante:
- Tout d'abord, nous trouvons l'indicateur du transfert de chaleur requis. Si les murs sont isolés et que les plafonds ne dépassent pas trois mètres, une puissance thermique par kW est requise pour dix mètres carrés. Remplacez notre version et obtenez 2 kW.
- Ensuite, nous ajoutons la réserve nécessaire de vingt pour cent, ce qui nous donne finalement 2,4 kW.
Conseil: Il est recommandé d’utiliser une calculatrice pour effectuer des calculs en ligne. Un tel programme peut considérablement simplifier la tâche et éviter les erreurs typiques.
- S'il y a des fenêtres dans la pièce, ajoutez le même nombre de piles d'une capacité d'au moins 1,2 kW.. Ils sont généralement placés directement sous les ouvertures de la fenêtre.
Important: la valeur du pouvoir peut prendre plus, mais en aucun cas moins, car votre système ne pourra pas s’acquitter de sa tâche.
- Dans le tableau contenant les diamètres internes, nous trouvons la valeur de puissance obtenue de 2400 W. Nous voyons là que des tuyaux de huit millimètres de diamètre conviennent à un système de chauffage donné. La vitesse du fluide sera égale à 0,6 m / s, le débit de 105 kg / h et la puissance thermique exacte de 2453 watts.
Il est également permis d’utiliser des tuyaux d’un diamètre de dix millimètres. La vitesse du liquide de refroidissement diminuera alors à 0,4 m / s, le débit à 110 kg / h et la capacité à 2555 W.
Conclusion
La sélection du diamètre du tuyau de chauffage est une tâche très importante et les performances de l’ensemble du système dépendent de la précision de cette étape. Des produits trop larges peuvent cesser complètement de remplir leurs fonctions, et des produits trop minces ne fonctionneront pas efficacement et bruyamment (voir aussi l'article Diamètre extérieur des tuyaux - tout ce que vous devez savoir sur les dimensions).
Par conséquent, il est nécessaire de prendre en compte tous les détails lors des calculs et des choix afin d’obtenir un effet maximal. Dans cet article, nous présentons toutes les informations nécessaires à cette fin.
Sur la vidéo présentée, vous pourrez vous familiariser avec les matériaux supplémentaires ayant une incidence directe sur le sujet considéré. Soyez prudent lorsque vous effectuez des calculs!
