Quelle devrait être la pression dans les tuyaux et en quoi
Les moteurs de recherche demandent souvent combien de pression il y a dans les tuyaux de chauffage, mais ce paramètre n’est pas correct, car le MPa dans le système dépend du système centralisé ou autonome dans votre maison. Ces chiffres peuvent également différer ici.
Par exemple, lorsque vous appliquez du liquide de refroidissement dans des bâtiments de faible hauteur, la pression est beaucoup moins grande que dans les bâtiments de grande hauteur; par conséquent, elle diffère dans le circuit lui-même. Examinons ensemble ces corrélations et jetons un coup d'œil à la vidéo supplémentaire de cet article.
Rapport de pression
Types de pression
Note Pour calculer la résistance à la pression d'un tuyau (pour un contour d'appartement), il est nécessaire de comprendre quels types de cette mesure existent.
- Par pression statique, on entend une colonne d'eau, plus précisément sa hauteur, que sa pompe peut soulever d'une chaudière ou d'une chaufferie centralisée - le calcul de la puissance en dépend, en particulier pour les immeubles de grande hauteur.. En d'autres termes, pour les bâtiments d'un étage et de plusieurs étages ayant le même espace de vie, les exigences relatives à cet indicateur sont complètement différentes.
- De la pression dynamique dépend de la vitesse du liquide de refroidissement dans le système - plus le cycle est rapide et moins l'eau refroidira, moins le coût de chauffage sera élevé, plus le prix total de l'énergie diminuera.

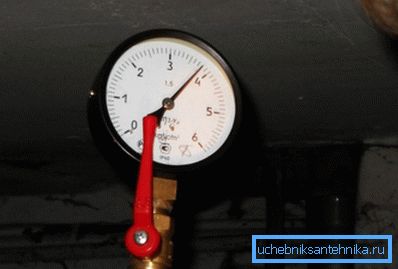

- De plus, il existe une pression de travail (constante) et de pression (maximale ou d'essai) et l'épaisseur de la paroi du tuyau est calculée en fonction de la pression de la pression et non de la pression de travail.. Dans des conditions de fonctionnement normales dans des immeubles à appartements, quel que soit le type de construction (nouveau projet ou Khrouchtchevka), la pression de fonctionnement (en fonctionnement) doit être comprise entre 8 et 9,5 atmosphères, soit entre 0,8 et 0,96 MPa ou entre 8,1 et 9. , 81 kgf / cm2), comme requis par les instructions. Malheureusement, dans certaines maisons, ce chiffre est largement sous-estimé et correspond à environ 5-5,5 atmosphères, respectivement 0,5-0,55 MPa ou 5,0-5,6 kgf / cm2.
Tuyaux en polypropylène
Note Les tuyaux en polypropylène sont généralement écrits avec l'abréviation russe PP ou anglais PPR. Mais quelle pression maintient le tuyau en polypropylène et ses propriétés thermiques sont indiquées par l'abréviation PN suivie d'un chiffre.

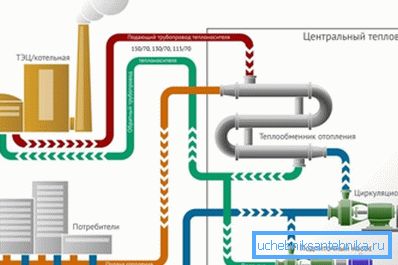

Si nous parlons de la pression qu'un tuyau en polypropylène peut supporter, cela veut dire que nous parlons du circuit de chauffage et, très probablement, de la chaufferie centrale, car avec un système autonome, il y a une pression sur le circuit.

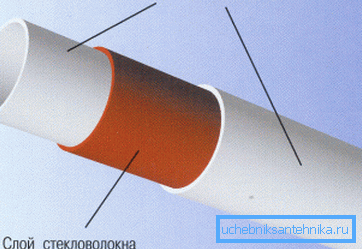

Pour l'option autonome, un tuyau en polyéthylène basse pression est tout à fait approprié - il est installé pour un plancher chauffant. Cependant, dans le marquage du polypropylène PN10 b PN16, il n'y a pas de couche de renforcement et de tels tuyaux ne sont pas adaptés au contour - PN20 et PN25 sont habituellement utilisés ici.
Tableau de la dépendance de la ressource opérationnelle PPR à la pression et à la température
| t? C | Ressources d'exploitation (années) | Type de PPR | |||
| PN10 | PN16 | PN20 | PN25 | ||
| Charge admissible (kgf / cm3) | |||||
| 20 | 10 | 13.5 | 21,7 | 27,1 | 33,9 |
| 25 | 13.2 | 21.1 | 26.4 | 33,0 | |
| 50 | 12.9 | 20.7 | 25,9 | 32.3 | |
| 30 | 10 | 11,7 | 18,8 | 23,5 | 29.3 |
| 25 | 11.3 | 18.1 | 22,7 | 28.3 | |
| 50 | 11.1 | 17,7 | 22.1 | 27,7 | |
| 40 | 10 | 10.1 | 16.2 | 20.3 | 25.3 |
| 25 | 9.7 | 15,6 | 19,5 | 24.3 | |
| 50 | 9.2 | 14.7 | 18.4 | 23.0 | |
| 50 | 10 | 8.7 | 13.9 | 17,3 | 21,7 |
| 25 | 8.0 | 12.8 | 16,0 | 20.0 | |
| 50 | 7.3 | 11,7 | 14.7 | 16.3 | |
| 60 | 10 | 7.2 | 11.5 | 14.4 | 18,0 |
| 25 | 6.1 | 9.8 | 12.3 | 15.3 | |
| 50 | 5.5 | 8.7 | 10.9 | 13.7 | |
| 70 | 10 | 5.3 | 3,5 | 10.7 | 13.3 |
| 25 | 4,5 | 7.3 | 9.1 | 11.3 | |
| 30 | 4.4 | 7,0 | 9.8 | 11.0 | |
| 50 | 4.3 | 6.8 | 8.5 | 10.7 | |
| 80 | 55 | 4.3 | 6.9 | 8.7 | 10.8 |
| 10 | 3,9 | 6.3 | 7.9 | 9.8 | |
| 25 | 3.7 | 5.9 | 7,5 | 9.2 | |
| 95 | 1 | 3,9 | 6.7 | 7,6 | 8.5 |
| 5 | 2.8 | 4.4 | 5.4 | 6.1 |
Il convient également de noter que la dépendance de la pression sur le diamètre de la conduite ne modifie pas l'image globale, car la pression ne change pas avec l'augmentation de la section, mais le volume de liquide de refroidissement augmente, ce qui entraînera des coûts supplémentaires pour le chauffage de l'eau.
Comme vous pouvez le constater, pour le chauffage centralisé, à en juger par les paramètres de pression du système, presque tous les PPR feront l'affaire (il reste encore une réserve), mais vous devez ici prendre en compte la température du liquide de refroidissement, car ces deux paramètres doivent être combinés.
Le RN10 peut supporter une température constante de 20 ° C (brièvement 45 ° C) et le RN16 maintient une température constante de 35 ° C (brièvement 60 ° C). Par conséquent, cette option n'est pas adaptée à l'alimentation en eau chaude ni au chauffage.
Note Certains, pour une raison quelconque, pensent qu'une grande section du tuyau permet de mieux chauffer la pièce, mais c'est une erreur dangereuse. Premièrement, comme mentionné ci-dessus, il faudra chauffer un plus grand volume d'eau. Deuxièmement, la source de chauffage n'est pas le circuit, mais le radiateur et, troisièmement, le circuit imprimé conduit très mal la chaleur.
Alors, pour quels types de tuyaux en polypropylène pression sont conçus, nous pouvons regarder le tableau ci-dessus, et revenons encore aux indicateurs de température. Tout d’abord, considérons le RN20 - un tel tuyau est considéré comme universel (pour eau chaude et froide) et est conçu pour un fonctionnement continu sans conséquences à une température du liquide de refroidissement jusqu’à 80 ° C, et les chaudières à convection pour chauffage autonome fonctionnent dans le mode 60-80 ° C.
Il n’ya pas de très grandes différences à cet égard et dans les chaudières à condensation: le mode de fonctionnement normal étant de 40 à 80 ° C, les deux modes sont donc idéaux pour le PPR RN20.
Mais pas pour chaque région, il y aura suffisamment de température de 80 ° C pour les radiateurs et un contour, vous devrez donc utiliser le RN25, qui peut fonctionner en continu à 95 ° C. Dans ce mode, non seulement la chaudière autonome peut fonctionner, mais également la chaufferie centrale, le cas échéant, il sera donc plus rentable d’utiliser ce tuyau particulier.

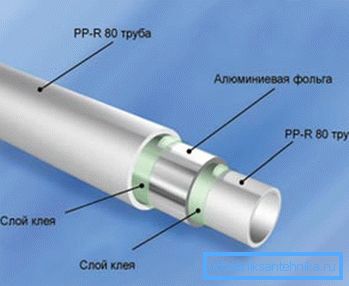

Le tuyau en polypropylène RN25 présente certaines caractéristiques dont il faut tenir compte lors de son installation: il s'agit d'un diamètre extérieur légèrement accru et l'emplacement de la feuille d'aluminium de renforcement ne se trouve pas au centre du mur, mais plus près de la surface.

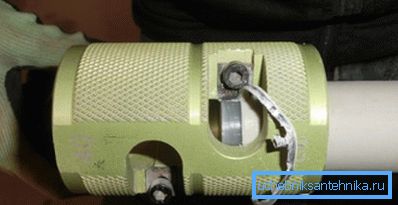

Si la section agrandie ne gêne pas beaucoup et que l'extrémité continue à pénétrer dans la buse chaude lors du soudage, la feuille s'interférera car cette couche sera dénudée, ce qui réduira l'adhérence au raccord de raccordement du tuyau et, par conséquent, la qualité du joint. Pour éviter cela, vous devrez vous débrouiller vous-même pour nettoyer l'extrémité avec l'aide du pilote, comme indiqué sur la photo du haut.
Recommandation. Lorsque vous soudez du polypropylène, l'extrémité d'un tuyau de 20 mm de diamètre doit s'insérer dans le raccord à 14-17 mm, 25 mm - à 15-19 mm. Lorsque l'extrémité est plus profonde, ses bords sont aplatis, ce qui diminue la perméabilité et même crée un blocage.
Conclusion
En conclusion, il faut dire quelle pression peut supporter un tuyau en métal-plastique - il est de 10kgs / cm2, par conséquent, il est excellent pour les systèmes de chauffage par le sol. Bien que le polyéthylène soit officiellement utilisé à cette fin, néanmoins, la très grande majorité des plombiers choisissent de choisir un stratifié à base de métal de 16 mm de diamètre.
