Quels sont les adaptateurs pour les tuyaux

Les adaptateurs de tuyauterie jouent un rôle important dans pratiquement tous les systèmes de tuyauterie. En même temps, peu importe l’objet: égouts externes ou internes, alimentation en eau externe ou interne. S'il est nécessaire de connecter des produits, leur utilisation est souvent simplement inévitable. Aujourd'hui, il existe un grand nombre de technologies et, par conséquent, de nombreux matériaux à partir desquels les adaptateurs sont fabriqués, par exemple, la fonte, le plastique PVC, le polypropylène, l'acier, etc. Pour commencer, considérons certaines des fonctionnalités des adaptateurs.

Caractéristiques de l'adaptateur

Il existe deux types d'adaptateurs: concentrique et excentrique.

• Concentrique - utilisé pour le pipeline vertical.

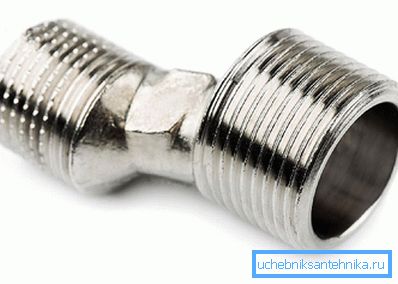

• Excentrique - utilisé pour les pipelines horizontaux.

En règle générale, ces types d’adaptateurs sont utilisés dans la plomberie, dans les installations industrielles d’extraction de gaz, de pétrole, d’usines chimiques. Comme mentionné ci-dessus, les adaptateurs sont fabriqués dans différents matériaux. Par exemple, l'acier ou le polypropylène, le PVC est également utilisé. En ce qui concerne l’acier, la fabrication d’adaptateurs métalliques se compose de différents types. Par exemple, les adaptateurs pour les milieux moyennement agressifs et faiblement agressifs (produits pétroliers, gaz, etc.) sont fabriqués en acier au carbone.

Si le milieu prévu aura une agressivité accrue, un acier allié ou fortement allié est utilisé. Ce type d’adaptateur présente des caractéristiques techniques élevées et la température de son environnement de travail peut varier de -70 à + 450 ° C, à une pression de 15 MPa. Cependant, il faut dire qu'au fil des ans, les pipelines en acier sont devenus inutilisables. Ils ont été remplacés par des tuyaux en polypropylène. Les adaptateurs sont également fabriqués dans le même matériau. Par conséquent, il est intéressant de concentrer votre attention sur les adaptateurs en polypropylène.

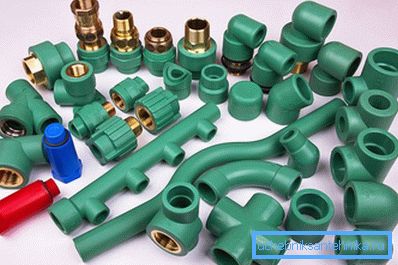

Adaptateurs pour tuyaux en polypropylène

Voici donc les principaux types de raccords pour tuyaux en polypropylène:

• les couplages,
• adaptateurs,
• coins,
• tees et croix,
• contours,
• compensateurs.

Examinons maintenant les principales caractéristiques et le champ d’utilisation de chaque type de raccord.

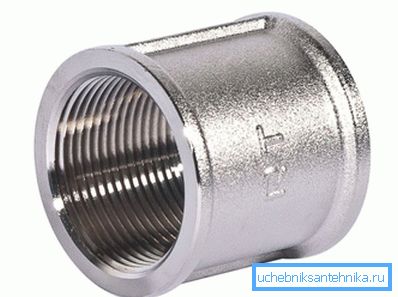

Embrayage

Ce type de raccord sert à raccorder deux tuyaux de même taille. A la forme d'un fût. Son diamètre intérieur correspond parfaitement au diamètre extérieur du tuyau utilisé.

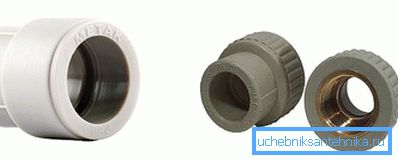

Adaptateurs

Cet adaptateur diffère de l'accouplement en ce qu'il existe un diamètre interne différent sur les deux côtés du corps. De plus, il existe des adaptateurs pour connecter le polypropylène au métal à travers un fil. Ces adaptateurs sont à filetage externe et interne.

Coins

Bien que les tuyaux en polypropylène soient courbés, la structure subit quelques modifications, ce qui réduit considérablement la capacité du tuyau et amincit la paroi du tuyau à l'extérieur. Pour cette raison, il est nécessaire de disposer de coins spéciaux dont la flexion peut aller de 45 à 90 ° С. De plus, il existe des coins où, d’une part, il existe un filetage pour la connexion avec un mélangeur ou d’autres vannes d’arrêt. Les coins peuvent avoir des filetages internes et externes.

Croix et tees

Certains systèmes de tuyauterie nécessitent la connexion de plusieurs tuyaux en un seul endroit. Par exemple, il est nécessaire de déplacer le tuyau de la colonne montante dans deux directions opposées. Juste pour ces buts il y a des croix ou des tees spéciaux. Il est à noter que les tés, comme les croix, ont des diamètres différents d'un côté ou de l'autre. De plus, il existe des tés avec des filets internes et externes sur le métal.

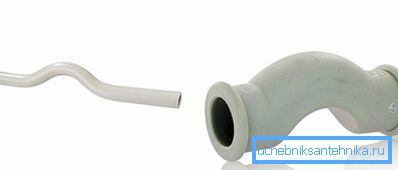

Contours

Certains artisans, pour économiser de l’argent, font des contours similaires à partir de plusieurs tribus. Toutefois, du point de vue technologique, cela n’est pas tout à fait pratique, car le débit diminue. De plus, il est important de veiller à ce qu'il y ait le moins possible de joints et de raccords de tuyaux. C'est pourquoi certains contours spéciaux ont une certaine courbure pour contourner le tuyau.

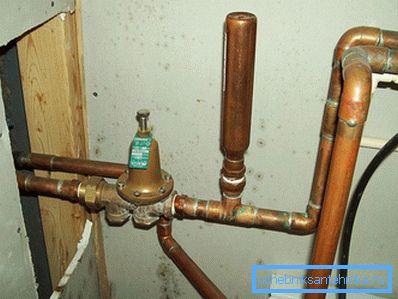

Compensateurs

Un compensateur est un appareil qui vous permet d’absorber diverses baisses de température et, par conséquent, de puissants coups portés à l’ensemble du système de plomberie. Bien que sa forme soit simple, son utilisation permettra au pipeline de durer plus longtemps.

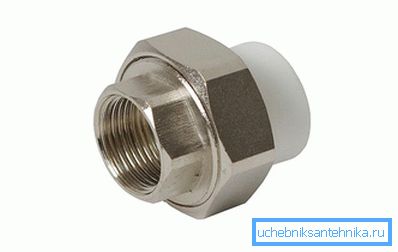

Femme américaine

Il s'agit d'une connexion filetée spéciale qui vous permet de déconnecter et de connecter rapidement le coffre. Il est utilisé à la fois dans le système de chauffage et dans l'eau. La noix américaine peut être utilisée plusieurs fois. Pour ce faire, remplacez simplement le joint. Contrairement à un embrayage ou un contre-écrou, son utilisation est beaucoup plus pratique. Grâce à cela, vous pouvez déconnecter la ligne sans tourner le tuyau. A trouvé son utilisation généralisée avec le début de l'utilisation de tuyaux en polypropylène, où d'une part en plastique, et, d'autre part, l'américain lui-même.

Nous avons discuté des types d'adaptateurs principalement utilisés dans les systèmes de plomberie ou de chauffage internes. Nous attirons maintenant votre attention sur les options pour les adaptateurs utilisés pour le système d’alimentation en eau extérieur.

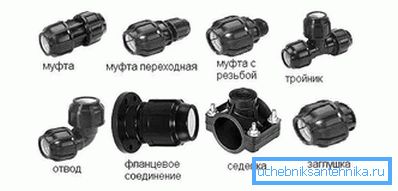

Types d'adaptateurs à compression pour les tuyaux d'alimentation en eau extérieurs PND

Il est à noter que les raccords à compression sont des produits complets. La conclusion est la suivante: chaque élément d’un produit peut être interchangeable au sein d’un même groupe de produits. Cela est vrai dans les cas où le remplacement d'un élément est requis. Par exemple, une bague fendue est utilisée pour la fixation axiale. Il est fabriqué en polyamide résistant, mais en même temps fragile. En cas de défaillance de la bague, il faut jeter le raccord ou créer un anneau avec un raccord similaire. Bien entendu, il est conseillé de remplacer complètement le raccord. Considérons maintenant les principaux types de couplages par compression.

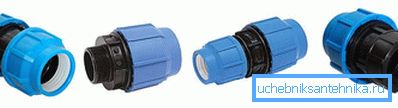

Embrayage

Ces raccords permettent de raccorder des tuyaux de même diamètre et de diamètres différents. De plus, il existe des raccords à compression avec une transition vers un fil métallique. Faire des couplages avec filetage interne et externe.

Virage en coin

Les coudes sont utilisés pour changer la direction du pipeline. Il existe également des coudes avec des filetages externes et internes.

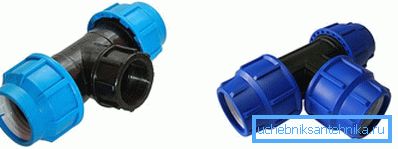

Tee

Le té sert à l'attribution d'un tuyau en plastique sur le côté à 90 ° C. Ces tés sont fabriqués avec un raccord des deux côtés et de l’autre un filetage externe ou interne.

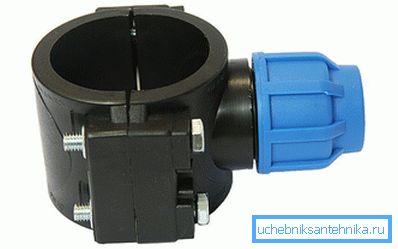

Infirmière

Une infirmière est une pièce importante composée de deux moitiés qui compriment un tuyau. Le plus souvent, cela s'appelle une cravate pour une égalité. Si vous avez besoin de vous écraser sur l'autoroute, cette transition vous permettra de mettre en place rapidement et de manière fiable un accès au système d'alimentation technique ou en eau potable.

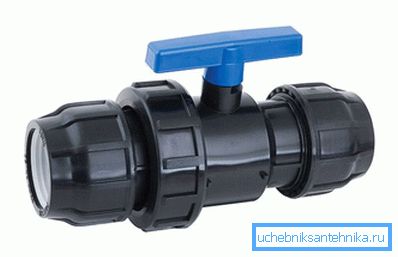

Transition avec robinet à tournant sphérique intégré

Un tel raccord, associé à une vanne à boisseau sphérique, peut être utilisé après insertion dans le coffre. En règle générale, une telle transition est installée dans le trou d'homme et après que le pipeline est envoyé à la maison.

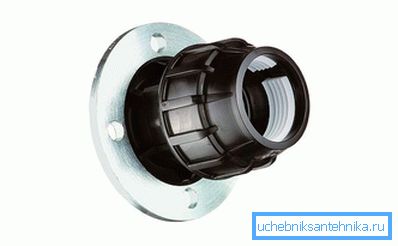

Connexion à bride

Les raccords à brides aident à connecter les tuyaux en polyéthylène HDPE au métal. L'accouplement à bride comporte deux ensembles principaux: la bride de montage et la bride de compression. La compression permet de fixer le tuyau lui-même, et la bride de montage est reliée par des goujons ou des boulons à l'extrémité de la bride métallique. Dans ce cas, la taille de la bride doit être sélectionnée individuellement.

Casquette

Si pendant quelque temps la ligne doit être branchée, un bouchon est installé à l'extrémité du tuyau. C'est beaucoup plus rentable que d'acheter une vanne à boisseau sphérique, surtout si le tuyau est temporairement mis au silence.

Nous avons donc examiné les principaux types de transition utilisés pour l’alimentation en eau en extérieur. Maintenant, c'est au tour du réseau d'égout.

Transitions pour le raccordement du fer et du plastique dans les égouts

Lors de l'installation d'un système d'égout, il est souvent nécessaire de raccorder des tuyaux de différents matériaux, par exemple en plastique et en fonte. Pour ce faire, vous devez acheter des transitions spéciales qui vous permettront de connecter rapidement et simplement ces nœuds. Pour ce faire, utilisez un brassard en caoutchouc spécial, dont la conception peut différer: pour la transition interne et externe.

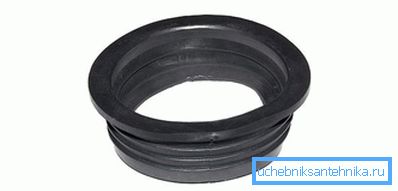

Transition interne en caoutchouc

En règle générale, il est inséré dans la douille d'un tuyau en fonte, ce qui vous permet de monter un tuyau en plastique du diamètre souhaité. La section transversale de la partie extérieure du brassard correspond parfaitement au diamètre de la douille en fer. En raison de la forme spéciale, il n’est pas nécessaire d’utiliser un produit d’étanchéité, car le composé obtenu est assez dense.

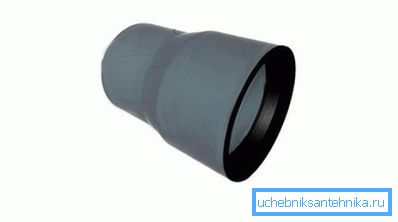

Adaptateur en plastique externe (bouteille)

Si la canalisation d’égout n’a pas de prise, un adaptateur en plastique externe permet le raccordement. Déjà après vous pouvez continuer à poser le système d'égout en plastique.

Types de transitions pour les eaux usées externes et internes en plastique

Les raccords sont largement utilisés pour connecter les tuyaux d’égout les uns aux autres. Dans le même temps, ils sont divisés en deux types:

1. Raccords pour eaux usées domestiques.
2. Raccords pour eaux usées extérieures.

Ils ont également des différences dans la méthode de connexion:

1. Soudé. Ce type de raccord n'a pas de joints en caoutchouc et est fileté. Ils sont connectés à l'aide de machines à souder spécialisées.
2. Collé. De même, ils ne sont pas soudés, ils n’ont ni filetage ni joints en caoutchouc. Avec l'aide de la colle spéciale est amarré dans les extrémités.
3. Fileté En règle générale, ils sont utilisés sur des tuyaux de drainage de petit diamètre, par exemple sous l'évier.
4. Anneau en caoutchouc. Cette connexion permet d'obtenir une étanchéité élevée, de sorte qu'elle est largement utilisée dans divers types de systèmes d'égout.

Donc, il y a un certain nombre de transitions pour l'installation de systèmes d'égouts internes et externes:

• couplage,
• réduction
• révision avec couverture,
• la traverse est à deux plans,
• croix d'avion simple,
• appuyez sur,
• tee,
• triple tee tee 90 °,
• tuyau de compensation,
• talon
• clapet anti-retour,
• siphon en deux parties.

Maintenant pour chaque adaptateur plus.

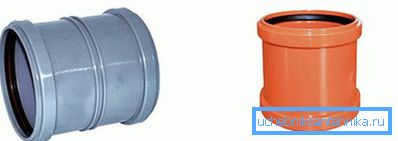

Couplage

L'embrayage a une apparence différente, notamment avec emphase et passage intégral. Il est pratique de les utiliser dans des endroits où il est nécessaire de connecter deux tuyaux sans sonnerie. Il est appliqué à la fois aux égouts externes et internes. Il y a des différences de couleur.

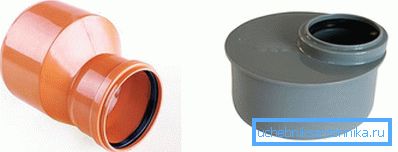

Réduction

Cette transition vous permet de connecter des tuyaux de différents diamètres. De plus, cette transition vous permet de passer de la fonte au tuyau en plastique.

Astuce! Il est recommandé de ne déplacer que du plus grand au plus petit diamètre. Cela permettra d'éviter les blocages.

Couverture de révision

Quant à la vérification des eaux usées internes, elle est utilisée pour pénétrer dans le tuyau et, si nécessaire, pour éliminer le blocage qui s’est produit. L'audit est installé sur la colonne montante principale. En ce qui concerne le système d'égout externe, la révision peut être montée dans le regard. En règle générale, vous devez installer un audit de plus grand diamètre. Il joue également un rôle clé dans le processus de nettoyage du système de pipeline.

Traverse deux plans

Cet adaptateur a des croix dans différents plans. En règle générale, il est utilisé dans les raccords nodaux des tuyaux d'égout. Dans le même temps, plusieurs tuyaux peuvent être connectés simultanément et des tuyaux de différents diamètres. De tels endroits sont considérés comme extrêmement difficiles. S'ils ne sont pas utilisés, le ligament nodulaire aura un grand nombre de joints, ce qui peut entraîner des fuites. La traverse à deux plans est une solution efficace, car toute sa construction est monolithique. De plus, certaines croix peuvent avoir un angle de cloche de 45–90 °.

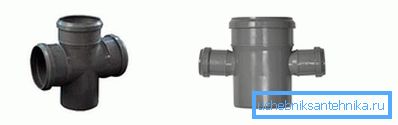

Croix simple

Toutes les prises d'un tel adaptateur sont situées dans le même plan. Il est également utilisé dans les joints nodaux des tuyaux. De plus, il existe des traverses avec des douilles de différents diamètres et angles différents - 45–90 °.

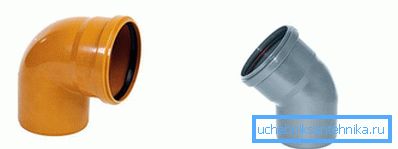

Tapez

Dans chaque système d'égout, ce type de drainage est très important. Cela vous permet de changer la direction de l'autoroute. Il a différents angles de rotation: 30 °, 45 °, 90 ° et pas seulement. Grâce à eux, une goutte et un angle vertical sont créés. Ainsi, les drains pénètrent beaucoup plus rapidement dans la fosse septique.

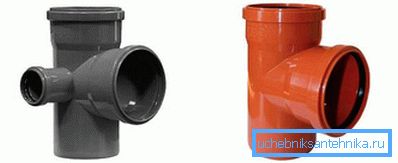

Triple tee 90 °

On peut distinguer ici deux types de tee. Le premier est un té simple qui vous permet de connecter un tuyau d'égout vertical et horizontal. Lorsque ces tés sont fabriqués avec des angles différents, par exemple, 45 °, 67 °, 90 °. Le deuxième type est un té à trois prises à 90 °. Il vous permet de réaliser des connexions similaires, uniquement avec un tuyau de diamètre différent.

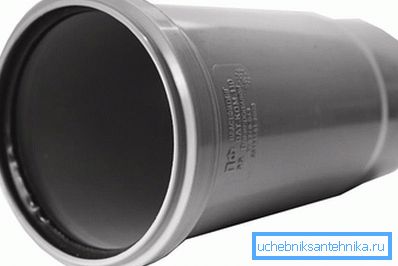

Mamelon de compensation

Dans la plupart des cas, cet adaptateur est utilisé dans le système d'égout interne. Il est utilisé pour l'élimination des déchets ménagers liquides dans une fosse septique.

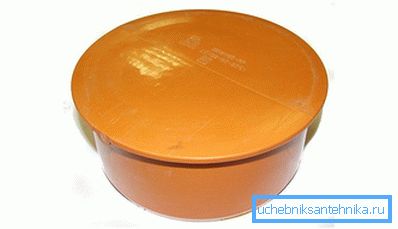

Casquette

Le bouchon a trouvé son application dans des endroits où il est nécessaire de fermer le tuyau d'égout, empêchant ainsi l'écoulement de fluide. Parfois, le capuchon peut être fermé hermétiquement et, dans certains cas, laisser un vide, de sorte qu'il soit possible de nettoyer le tuyau. En règle générale, il est fixé sur le joint en caoutchouc.

Double siphon

Il est utilisé dans tous les systèmes d'égout pour une utilisation en extérieur. Surtout dans les endroits où il y a un site du récepteur des eaux usées. Il empêche la formation de gaz. Dans certains cas, un siphon en deux pièces peut être utilisé dans les systèmes de ventilation par pipeline.

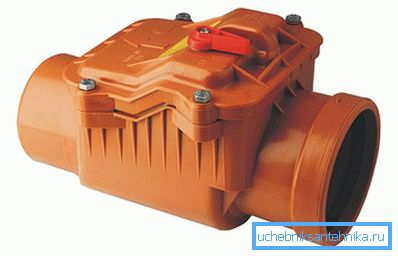

Clapet anti-retour

Si le tuyau d'égout est installé légèrement incliné, le clapet antiretour empêchera l'écoulement des effluents dans la direction opposée.

Nous avons donc répertorié les transitions les plus répandues vers les conduites d’eau et d’égout. Bien que, très probablement, sur les étagères du magasin, vous pouvez trouver d'autres types d'adaptateurs. Dans ce cas, le plus important est de comprendre leur objectif. De plus, juste avant l'achat, il est préférable d'établir un schéma de l'un ou l'autre système de communication, cela vous permettra de ne pas acheter de transitions inutiles aux tuyaux, respectivement, économisez votre argent!
