Quels sont les tuyaux de chauffage et comment ils sont

En fonction du matériau, tous les tuyaux de chauffage peuvent être divisés en trois grands groupes: métal, amiante-ciment (chrysotile-ciment) et polymère, bien que chacune des catégories possède ses propres variétés et caractéristiques utilisées. Chacun des types énumérés peut être plus ou moins approprié, d’une manière ou d’une autre, en fonction du lieu et de la méthode d’installation, de la pression et, bien entendu, du désir du client. Nous aurons l'occasion de discuter des caractéristiques générales de ces matériaux de structure.

Matériel de communication

Métal

• Pour les systèmes de chauffage avec toute pression, on utilise des tuyaux de différents métaux, parmi lesquels on peut appeler l’acier noir et l’acier inoxydable, la fonte, le cuivre et l’aluminium.
• Les combinaisons de deux matériaux, par exemple acier-aluminium ou acier-cuivre ou bimétal, sont également pertinentes.
• Si nous parlons de résistance, nous choisirons en premier lieu l’acier, la conductivité thermique - l’aluminium, et le côté pratique - les systèmes bimétalliques.
• Les bimétals ne sont pas utilisés pour les routes et les contours - ici, on peut utiliser l'acier noir et inoxydable, la fonte et le cuivre. Tous ces matériaux (à l’exception de l’acier inoxydable) présentent un inconvénient majeur pour l’amiante-ciment et les polymères: leur sensibilité à la corrosion ou à l’oxydation.

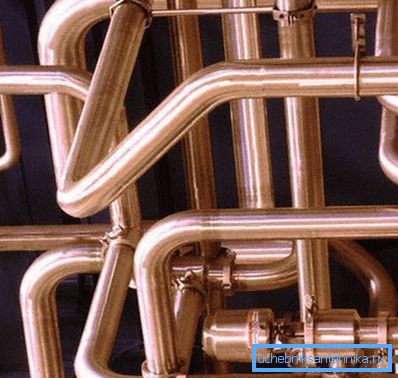

• Néanmoins, si nous parlons de conduites principales, on y trouve le plus souvent de l'acier noir et de la fonte, et le cuivre est davantage utilisé pour les locaux, d'autant plus que son prix est assez élevé.

Note! Très efficace, en particulier pour les maisons de campagne, le chauffage par air à travers les tuyaux, ce qui est possible pour les fours comme le Beryan. Le four lui-même est très économique, en raison de la postcombustion secondaire du combustible, et un coefficient de transfert de chaleur élevé est obtenu grâce aux tuyaux d'acier entrelacés qui l'entourent.

Ciment amiante

On peut peut-être appeler tuyau de chrysotile-ciment pour le réseau de chauffage le plus économique - il ne nécessite pas une isolation puissante, car il possède une conductivité thermique suffisamment basse. De plus, son taux de déformation lorsqu'il est chauffé est 12 fois inférieur à celui de l'acier. couplages. En raison de sa composition, l’amiante-ciment ne forme pas de croissance organique, de sorte que la perméabilité ou la résistance hydraulique n’y diminue pratiquement pas.

Dans le même temps, les instructions sur les tuyaux en amiante-ciment soulignent leur fragilité (malgré le renforcement): ils craignent les chocs et les secousses violents pendant le transport. Lors de l’installation de tels pipelines, il est obligatoire de procéder à deux inspections visuelles - l’une après le déchargement dans la tranchée et l’autre - après la pose. L'amarrage est réalisé à l'aide d'accouplements uniformes avec des joints en caoutchouc.

Technopolymères

• Ces dernières années, les tuyaux en polymère ont été de plus en plus utilisés pour les systèmes de chauffage ou leurs circuits, qui remplacent de plus en plus divers analogues métalliques.
• Une partie de cette popularité est peut-être liée au fait qu'il est facile de les assembler de vos propres mains, ce que beaucoup de propriétaires utilisent, ce qui leur permet d'économiser de l'argent sur le recrutement de spécialistes (soudeurs).
• Le polyéthylène et le polypropylène appartiennent à la catégorie des polymères, mais nous en parlerons plus en détail ci-dessous.

Note Dans la documentation, au lieu du nom complet du matériau, il est souvent possible de trouver son abréviation. Ainsi, le polyéthylène est appelé HDPE / LDPE ou simplement HDPE / LDPE (respectivement basse et haute pression), HDPE / LDPE (version internationale) et polypropylène PP ou PPR (version internationale).

Vue d'ensemble des produits polymères

Polyéthylène et métal en plastique

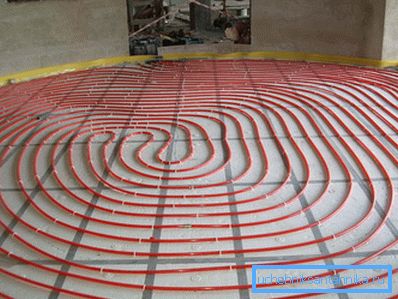

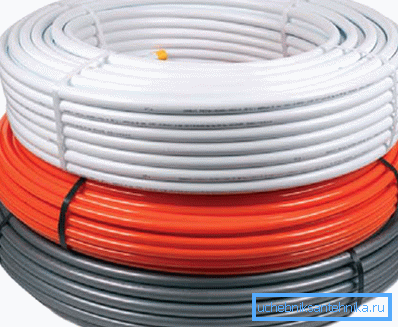

Parmi les tuyaux en polyéthylène, nous nous intéressons principalement au LDPE (PE réticulé) et au stratifié à base de métal - ils ne sont pas utilisés pour les circuits de radiateur, mais ils ne peuvent pas être évités lors de l’installation d’un système de chauffage par le sol.

• Pour cela, on peut utiliser du PE réticulé de 16 mm de diamètre - la pression nominale est autorisée ici jusqu'à 10 bars et la température maximale de fonctionnement jusqu'à 110 ° C.
• De telles caractéristiques suggèrent que les tuyaux peuvent être utilisés avec toutes les chaudières autonomes et même si le liquide de refroidissement est alimenté par un chauffage centralisé.

Faites attention! Ce schéma ne peut être mis en œuvre qu'avec un chauffage autonome. Connecter un sol chaud à une batterie commune signifie risquer de se faire mal et de ne pas être satisfait des voisins.

• L’inconvénient d’un tel polymère peut être qualifié de rigidité insuffisante - comme on le sait, le contour est placé sur la chape, après quoi il est coulé avec une autre couche de solution et si le tuyau n’est pas rempli d’eau pendant une telle opération, il peut être déformé.
• La fixation au sous-plancher est réalisée à l'aide de pinces à ruban spéciales, à l'aide desquelles il est commode de résister à un certain pas de dallage et à une certaine distance du mur afin que le socle situé sous celui-ci ne soit pas endommagé.

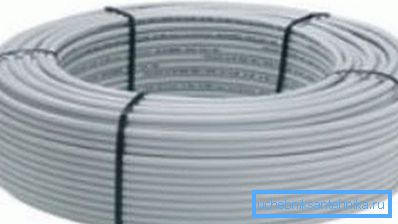

Avec le même succès, le stratifié à base de métal est utilisé pour le chauffage par le sol; de plus, la plupart des plombiers préfèrent ce matériau, le PE: il est plus pratique de le poser et, de plus, le coût du stratifié à base de métal est légèrement inférieur à celui du LDPE.

• Un tel tuyau comporte trois couches principales - la couche interne du PEBD, la couche centrale - de la feuille d’aluminium et la couche extérieure - du PEHD. Tous doivent être collés avec de la colle (pour des produits de qualité).
• Si vous avez besoin de coudes prononcés, ce qui est inévitable lors de la pose avec un serpent, placez un morceau de ressort en acier (20-25 cm) sur le tuyau, dont le diamètre intérieur est supérieur de plusieurs millimètres à la section du tuyau, soit 18-20 mm.
• Ce ressort est poussé à la place du coude et progressivement, au fur et à mesure de sa pose, il est poussé en avant jusqu'au bout.
• Lorsqu'il est nécessaire d'installer un thermomètre posé sur le tuyau de chauffage, cela ne se fait pas au sol, mais sur le nœud de distribution, qui est le plus souvent encastré dans le mur.

Modèles populaires

Pour savoir quels produits conviennent au système de chauffage et lesquels ne le sont pas, le tableau ci-dessous vous aidera:

Résumé PPR

Pour les circuits de radiateur (ce circuit pouvant être chauffé par un seul tuyau), des modifications du polypropylène RN20 et RN25 sont utilisées, bien que ce dernier soit principalement destiné à cet usage.

Comme le montre le tableau ci-dessus, le fait est que la température de fonctionnement de la RN20 atteint 80 ° C et que le mode optimal de la chaudière à convection est de 60 à 80 ° C. Il n’ya donc pas de problème ici.

Néanmoins, si vous pensez que la température de travail (constante) du circuit dépassera 80 ° C, vous ferez bien entendu mieux d'utiliser le RN25.

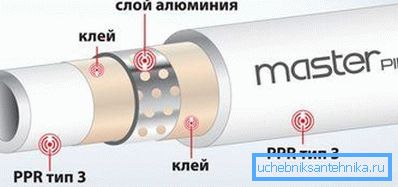

Note Dans la RN 25, la feuille d’aluminium n’est pas située au centre du mur, mais plus près de la surface, ce qui gênera les travaux de soudage. Par conséquent, pour l'enlever, utilisez un rasoir pour enlever la couche supérieure et la feuille. Il convient également de noter que, pour les circuits de radiateur du thermostat de facturation, le tuyau de chauffage peut être installé à n’importe quel endroit qui vous convient.

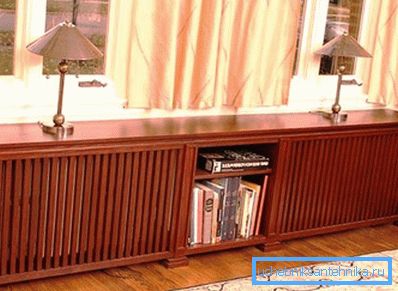

Si vous souhaitez savoir comment fermer le système de chauffage, vous pouvez acheter ceci dans un magasin ou fabriquer vous-même, comme sur la photo du haut, des grilles décoratives qui masquent non seulement des radiateurs, mais (si nécessaire) et des tuyaux. PPR est fixé au mur avec des supports métalliques ou des clips en plastique.

Conclusion

Si vous décidez d'installer PPR dans le mur, les avantages et les inconvénients sont évidents, bien que, sur le plan technologique, cela n'a pas d'importance pour le circuit. L’avantage ici est que vous retirez simplement le tuyau de la vue sans perte de chaleur. Mais le côté négatif est difficile à appeler, si ce n'est l'augmentation de l'intensité du travail lors de l'installation du circuit. La vidéo de cet article vous aidera à comprendre ce problème plus en détail.
