Quels tuyaux choisir pour le chauffage par le sol

Avec la croissance des tarifs des services publics, un nombre croissant de propriétaires envisagent de remplacer les méthodes traditionnelles de chauffage des appartements par des méthodes moins coûteuses. Par exemple, les «sols chauds» gagnent de plus en plus en popularité.

Les avantages de ces technologies pour chauffer les espaces résidentiels (en plus des économies d’énergie directes) incluent un certain raffinement de la conception de la pièce en raison de la suppression des radiateurs qui gâchent sensiblement son apparence.

Types de systèmes de chauffage alternatifs

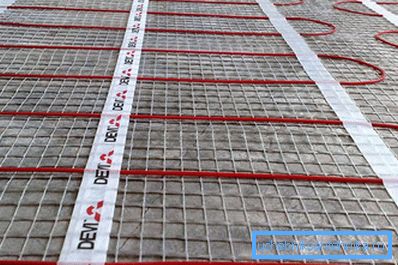

Actuellement, sur le marché intérieur, deux types de systèmes de chauffage alternatifs sont très demandés: les systèmes électrique et à eau. L'une d'entre elles implique l'utilisation de courant électrique en tant que vecteur d'énergie, ce qui provoque le chauffage du câble, situé sous un revêtement décoratif dans l'épaisseur du sol. Le chauffage peut se produire par l'utilisation d'un émetteur infrarouge.

Selon le second procédé, le chauffage du sol et de la pièce dans son ensemble est effectué à l’aide d’un vaste réseau de conduites dans lesquelles circule de l’eau chaude. Dans le même temps, il est important de savoir quels tuyaux choisir pour un sol isolé thermiquement. Utilisez habituellement du cuivre ou du plastique.

Ainsi, le sol dit chauffé à l'eau est un système de canalisations de sol, posé lors de l'installation sur un socle en béton ou directement dans la chape. De tels planchers fournissent un chauffage uniforme de l'habitation et n'ont pas besoin de soins constants. De plus, contrairement aux systèmes de chauffage électriques, leur fonctionnement est beaucoup moins coûteux.

Les inconvénients de cette classe de systèmes comprennent le coût d’installation important et l’augmentation de l’épaisseur totale du revêtement de sol.

Compte tenu du fait que l’installation proposée du circuit de chauffage se fera de votre propre chef et que l’électricité devient de plus en plus chère, le choix d’un agencement de plancher d’eau semble tout à fait raisonnable. Notez également que le système que nous envisageons est idéal pour chauffer des maisons de ville non raccordées au chauffage central.

Sélection d'ébauches de tubes

Avant de commencer les travaux sur l'aménagement indépendant d'un sol d'eau chaude, il est impératif que vous décidiez vous-même des problèmes techniques suivants:

1. Quel type de tuyau pour le chauffage par le sol est l'option la plus appropriée.
2. Quel devrait être le diamètre de votre choix de tuyaux?
3. Comment doit être distribué le fil posé lors de l'installation de la canalisation sur la surface du sol de base.

Vous pouvez obtenir des réponses à toutes ces questions dans les sections suivantes de cet article.

Le choix du matériau du tuyau

Lors de l'achat de pipelines d'un type ou d'un autre, les critères principaux pour les choisir doivent être les suivants:

• la force;
• conductivité thermique;
• facilité de moulage;
• prix

Du point de vue des matériaux utilisés dans la fabrication des tuyaux, ceux-ci peuvent être:

• tuyaux en cuivre;
• billettes de tuyaux en polyéthylène réticulé;
• tuyaux en polypropylène et métal-plastique.

En ce qui concerne la conductivité thermique, l’option la plus appropriée est bien sûr le cuivre, qui présente de bons indices de plasticité, ce qui vous permet de cintrer des tubes du rayon souhaité. En même temps, le coût élevé des pipelines de cuivre élimine complètement tous les avantages des «sols chauds», en termes d’économies de chauffage estimées.

Selon ses performances, les tuyaux en polypropylène (polyéthylène réticulé) pourraient être considérés comme une option idéale pour la mise en place d’un plancher d’eau chaude s’ils ne présentaient pas le même inconvénient. Cet inconvénient est exprimé par le fait que les produits en polypropylène ont de strictes limites quant au rayon de ne peut pas être inférieur à 8 diamètres. De telles exigences réduisent considérablement les possibilités de placement efficace des filets de la conduite d'eau installée sur la surface du sol.

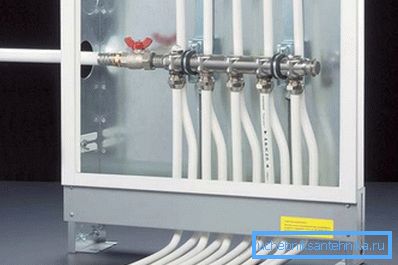

Compte tenu de tout ce qui précède, l’option la plus appropriée pour un sol chauffé à l’eau est la canalisation moderne en métal et plastique. Avec un prix relativement bas, ces produits ont un fonctionnement assez fiable et se plient facilement. Ces propriétés des produits métallo-plastiques s’expliquent par la présence d’une couche d’aluminium dans leur structure, ce qui augmente considérablement la conductivité thermique du canal et garantit la conservation de la forme après pliage.

Astuce! Lors de l'utilisation d'un tuyau en métal-plastique, afin d'éviter les fuites, il est nécessaire d'éviter de connecter ses extrémités dans l'épaisseur de la chape.

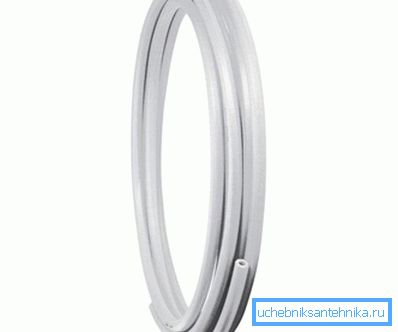

Sélection du diamètre

Une fois que vous avez choisi le matériau, vous devrez choisir des tuyaux ayant exactement le diamètre qui vous fourniraient des conditions de chauffage optimales. Ce paramètre du système est déterminé par la taille de la pièce chauffée, ainsi que par la pression et la température du liquide de refroidissement qui y circule. En règle générale, sa valeur est sélectionnée entre 16 et 25 mm.

Astuce! Avec une augmentation du diamètre des tuyaux, la pression admissible dans ceux-ci augmente également.

La méthode la plus fiable et éprouvée pour choisir le diamètre des tuyaux consiste à faire appel à des spécialistes qui vous aideront également à résoudre tous les problèmes liés au choix des produits de tuyaux pour les systèmes de chauffage par le sol.

Pipeline Layouts

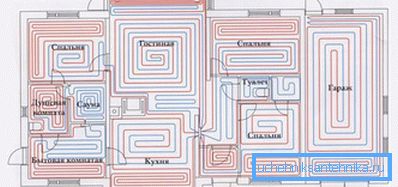

En tenant compte des données obtenues, vous pouvez procéder à l’établissement d’un petit plan, indiquant l’ordre de placement des canaux d’alimentation en eau sur la surface du sol. La présence d'un tel système crée les conditions nécessaires à une pose compétente des conduites dans la pièce chauffée et vous permet également de calculer le nombre total de flans tubulaires nécessaires à l'aménagement du «plancher chauffant».

Un croquis ou une disposition des conduits dans la pièce est préparé comme suit:

1. Tout d'abord, un plan de la salle est tracé sur une feuille de papier millimétré à l'échelle de votre choix.
2. Ensuite, sur le plan est appliqué les meubles de l'appartement et les zones avec des meubles non-mobiles sont attribués. Dans ces zones, monter les conduits n’a pas seulement un sens, il est également contre-indiqué.
3. Et enfin, un dessin de la pose des lignes de flottaison est appliqué à l'esquisse.

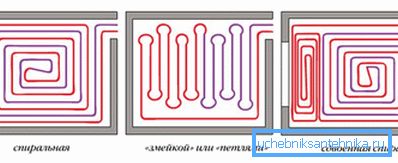

On pense que pour la pose du filetage du conduit de chauffage, il est préférable d’utiliser l’un des schémas suivants:

• le soi-disant "serpent", qui est considéré comme la méthode la plus facile et la plus pratique pour la pose. L'inconvénient du "serpent" est le chauffage irrégulier de la pièce, associé au refroidissement du liquide de refroidissement au fur et à mesure qu'il se déplace le long du pipeline;
• la pose de tuyaux "en spirale" assure un chauffage plus uniforme, car le liquide de refroidissement pendant la circulation se déplace du raccord au centre de la pièce, puis dans la direction opposée. Avec un tel joint, le nombre de coudes serrés du conduit est minimisé, ce qui assure un déplacement sans entrave du support et augmente son débit de circulation.

Conformément aux exigences des normes, il ne devrait pas y avoir plus de 100 mètres linéaires de tuyaux dans une chaîne de chauffage, de sorte que, dans les pièces de grande surface, il sera nécessaire de prévoir deux, voire trois, circuits de ce type.

Notez également que, selon le schéma d’installation choisi et le diamètre des tuyaux, l’étape choisie pour l’installation des conduits peut varier de 15 à 30 cm.

Vidéo

Cette vidéo montre une installation en spirale d'un sol en eau.
