Quels types d'électrodes sont nécessaires pour souder des

Il existe une opinion erronée selon laquelle la qualité de la soudure dépend uniquement de l'exécutant, mais c'est loin d'être le cas, et tout bon soudeur comprend que les électrodes pour souder les tuyaux de chauffage et la plomberie jouent loin du dernier violon de ces travaux.

Tout d'abord, il convient de noter que de telles tiges conductrices peuvent être en métal ou non, c'est-à-dire en carbone ou en graphite, mais dans ce cas, le second type ne nous intéresse pas.

Examinons quels signes peuvent distinguer les consommables de ce type, comment les améliorer, et la vidéo présentée dans cet article présentera des informations visuelles sur notre sujet.

Comment sont-ils distingués

Les électrodes en métal peuvent être fondantes et non fondantes. Le premier type peut être revêtu de tiges en acier, en fonte, en bronze, en cuivre ou en aluminium, tandis que les tiges non revêtues ne sont actuellement utilisées que sous forme de fil (voir photo ci-dessus) lorsque les travaux de soudage sont effectués dans un environnement protégé des gaz.

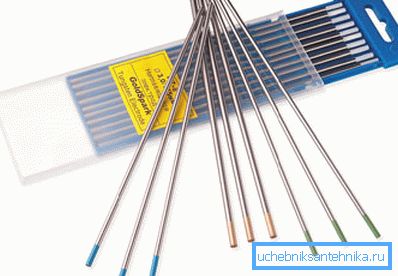

Les espèces intrinsèques, thoriées, lantinées et le tungstène ne fondent pas, il est donc tout à fait naturel que leur prix soit beaucoup plus élevé.

De plus, les électrodes sont classées par fonction, c'est-à-dire par type de matériau à traiter. Pour les aciers à haute teneur en carbone selon GOST 9467-75, le matériau est marqué de la lettre U, pour les aciers alliés et résistants à la chaleur - de la lettre T, tandis que pour la fusion de la couche superficielle - de la lettre T.

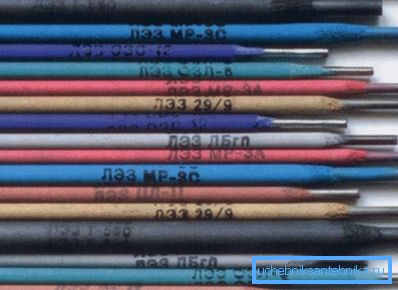

Dans la plupart des cas, un revêtement est présent sur les tiges, mais il est également différent et possède son propre marquage conformément à GOST 9466-75.

Donc par exemple:

• le revêtement mince est marqué de la lettre A (format international - A);
• moyen - avec la lettre C (format international - B);
• épais - la lettre D (format international - R);
• et surtout épais - la lettre G (format international - C).

En plus de l'épaisseur de la couche de revêtement, elle est classée selon son type:

• A - aigre;
• B - le principal;
• C - cellulose;
• R - rutile;
• P - mélangé.

De plus, la couche mélangée peut être:

• AR - rutile acide;
• RB - rutile;
• RP - rutile-cellulose;
• RJ - rutile, avec adjonction de poudre de fer.

Note Etant donné que le soudage peut être effectué dans différentes positions, les électrodes sont classées ici en différents types. Donc, ils peuvent être pour la position basse de la verticale de bas en haut, horizontale et inférieure dans le bateau. En outre, l'instruction implique des tiges pour n'importe quelle position.

À destination. Types de matériaux

• Aciers de construction au carbone et aciers faiblement alliés. Dans ce cas, la résistance temporaire à la traction peut aller jusqu'à 60 kgf / mm ou 600 MPa.
• Types d'acier fortement alliés, qui sont dotés de propriétés spéciales.
• Acier de construction, où la soudure à l'arc est appliquée. Ici, la résistance à la traction temporaire sera déjà supérieure à 60 kgf / mm ou 600 MPa.
• Surface de la couche de métal, avoir des propriétés spéciales.
• Fonte de fer.
• Métaux non ferreux. (Voir aussi l'article Eaux usées dans le chalet: caractéristiques.)

Détails de la couverture

• A - revêtement acide ou acide. Il est constitué d'oxydes de fer de manganèse et de silicium.
• B - la chose principale. Il contient du fluorure de calcium et du carbonate de calcium. Les travaux de soudage à l'aide de telles électrodes sont réalisés en courant continu de polarité alternée.
• C - cellulose. Il contient de la farine et d'autres composants organiques destinés à créer une coque de confinement des gaz pendant les opérations de soudage.
• R - rutile. Il contient du rutile, comme composant principal, ainsi que d'autres composants minéraux et organiques. En plus de la protection contre les gaz, ces composants peuvent réduire considérablement les éclaboussures lors de la production du joint.

Note En usage domestique (chauffage, cadres), tout est un peu plus simple, car on utilise généralement dans tous les cas des électrodes avec le revêtement principal (B), dont le diamètre dépend de l'épaisseur du métal. Par exemple, si vous souhaitez savoir quel type d'électrodes souder un tube de profilé, compte tenu de la paroi mince du profilé (1,0-1,5 mm), vous devez utiliser une tige de section transversale de 2 mm. En fonction de la soudure (transformateur ou inverseur), vous sélectionnerez les consommables eux-mêmes (pour courant alternatif ou continu).

Taux de consommation

Pour l'installation de chauffage, les taux de consommation d'électrodes lors de la soudure de tuyaux peuvent être différents, en fonction de l'assemblage des tuyaux de chauffage soudés et du type de soudure, mais nous considérerons uniquement le joint vertical sans bords biseautés, comme le plus fréquemment utilisé.

Consommation d'électrodes lors du soudage de tubes par mètre de soudure

Consommation d'électrodes lors du soudage de tuyaux pour 1 joint

Note De manière générale, les électrodes de tous types sont classées dans l'un des groupes de matériaux de soudage. En plus d’eux, cela inclut les tiges de remplissage, les fils, les gaz de protection et les flux de remplissage.

Conclusion

Comme vous l'avez constaté, il existe de nombreux types d'électrodes, mais si vous souhaitez cuire vous-même le chauffage dans la maison, vous devez immédiatement incliner les matériaux des aciers fortement alliés et colorés, ainsi que de la fonte.

De plus, l'épaisseur des parois des tuyaux de chauffage n'est généralement pas inférieure à 2 mm, il faut alors une tige de 3 mm. De plus, vous pouvez utiliser une électrode pour toutes les positions, avec un revêtement moyen grossier (C) du type acide (A) ou basique (B), pour les aciers au carbone et les aciers à faible teneur en carbone.
