Raccord de plomberie - types et caractéristiques
Dans la plupart des cas, le raccordement des conduites d'eau est effectué à l'aide d'un raccord. Cet ajustement remplit une fonction importante: il fournit une installation étroite d’éléments de pipeline. Nous examinons ci-dessous les types d'accouplements existants, les caractéristiques de leur installation ainsi que les fonctions principales qu'ils peuvent exécuter.
Informations générales
Un raccord classique est un tube court dont le diamètre intérieur correspond au diamètre extérieur des tuyaux à assembler. Ces raccords peuvent être utilisés à la fois dans des pipelines monolithiques et pliables.
Il convient de noter que le matériau de la pièce peut être quelconque, la seule exigence étant qu’il soit identique à celui du pipeline. Ci-dessous, nous examinons de plus près les différents types de ces produits.
Méthodes de montage
La principale différence entre les produits considérés est la méthode d'installation.
Par ce paramètre, ils se distinguent par les types suivants:
- Fileté;
- Plastique soudé;
- À sertir;
- La compression.

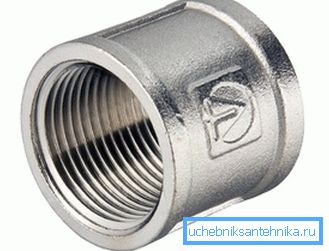

Fileté
En règle générale, les raccords filetés sont utilisés pour les pipelines en acier.
Les instructions pour leur connexion à l'aide de ce couplage sont les suivantes:
- Tout d'abord, il est nécessaire de couper les tuyaux connectés strictement perpendiculairement à l'axe.
- Ensuite, le fil est coupé dans la pièce.
- Resserrer davantage les écrous.
- Ensuite, les tuyaux sont à leur tour vissés dans la pièce de raccordement.
- À la fin des travaux, serrez les écrous de serrage.
Ce travail est terminé.
Soudé
En règle générale, la méthode soudée installe des raccords en plastique pour l’alimentation en eau. De plus, en fonction du type de plastique, le processus d'assemblage du système d'alimentation en eau peut varier:

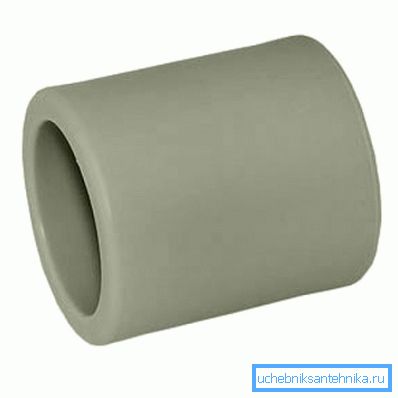

| Polypropylène | Le soudage (soudure) du raccord est comme suit:
|
| PVC | La méthode d'installation des canalisations en PVC s'apparente davantage à un collage qu'à un soudage. Cependant, les surfaces jointes sous l'influence de la composition chimique (colle) fondent et soudent. Par conséquent, cela peut aussi être attribué au soudage. L'installation est effectuée dans cet ordre:
|
| PEHD | En règle générale, l’installation de tuyauterie en PEHD est réalisée à l’aide d’un raccord électrosoudé à spirales électriques. Après avoir réuni toutes les pièces, un dispositif spécial est connecté à l'électrofusion qui fournit de l'électricité à la spirale. En raison du chauffage de la spirale, les pièces sont soudées ensemble. |
Astuce! Le prix des machines à souder pour les tuyaux en plastique est assez élevé. Par conséquent, pour une installation ponctuelle d’alimentation en eau, il est plus opportun de louer du matériel.
À sertir
Les raccords à sertir pour la plomberie s'appliquent aux systèmes métal-plastique. Il convient de noter que leur nécessité est extrêmement rare, car le «métal plastique» est vendu dans des baies de plusieurs dizaines de mètres de long.
Cependant, si le besoin d’adaptation se fait néanmoins sentir, l’élément de sertissage est installé comme suit:
- Comme dans les cas précédents, les joints doivent être coupés à angle droit.
- Ensuite, les tubes sont insérés dans les manches;
- Ensuite, la jonction est sertie avec un outil spécial.

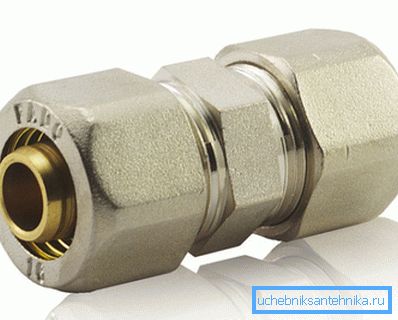

La compression

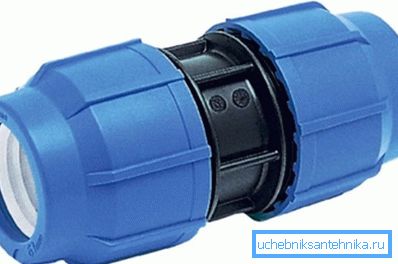

Il existe des raccords à compression pour les canalisations en PVC et en métal-plastique. Leur principal avantage est que leur installation ne nécessite aucun équipement spécial.
Il est réalisé comme suit:
- Les pièces de fixation sont placées sur le tube - écrou, bague de serrage, etc.
- Ensuite, le tuyau est placé sur le raccord ou inséré dans les raccords de tuyau.
- Après cela, la bague de serrage est tirée et l'écrou est serré.
Faites attention! Lors de l'installation de raccords à compression, ne serrez pas fortement l'écrou, cela est particulièrement vrai pour les tuyaux en plastique. Sinon, le tuyau pourrait se fissurer.
Ce processus est terminé.
But
Comme nous l'avons découvert, les produits en question ont principalement pour but de raccorder les tuyaux lors de l'assemblage du pipeline. Cependant, certaines de leurs espèces peuvent en outre remplir des fonctions supplémentaires.
Ceux-ci comprennent les raccords suivants:

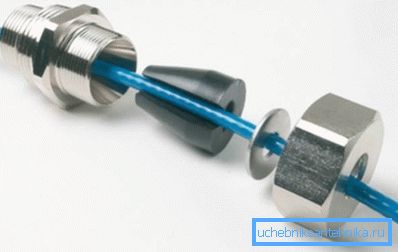

- Pour une conclusion de la canalisation thermique - fournit une conclusion serrée d'un fil à l'extérieur. En conséquence, l’accouplement permettant de retirer le caloduc de la plomberie comporte des joints en caoutchouc comprimant le fil.

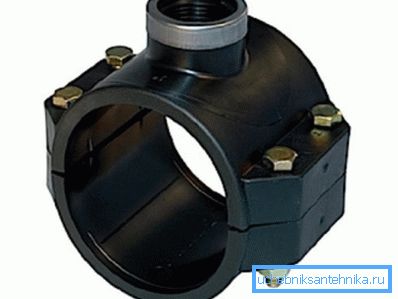

- Pour le taraudage sous pression - sont utilisés dans le cas où il n'est pas possible de bloquer l'alimentation en eau. L'accouplement destiné à puiser dans l'alimentation en eau sous pression comporte une attache de type pince qui est placée sur la conduite principale et un dispositif de verrouillage qui bloque l'écoulement de l'eau. La ligne de forage est réalisée après l’installation de la pince.
- Les raccords coupe-feu pour la plomberie assurent une protection passive du logement contre le feu. En fait, ces produits représentent un boîtier en acier, qui est installé sur le tuyau.
En règle générale, les raccords de protection contre l'incendie sont installés sur les colonnes montantes du système d'alimentation en eau, sur les emplacements de son passage dans le plafond, ainsi que sur le câblage, à proximité du passage à travers les murs.
Ici, peut-être, sont tous les types les plus courants de raccords à l'étude, qui sont utilisés dans la plomberie.
Conclusion
Les raccords sont utilisés dans presque tous les types de conduites d'eau. La plupart d'entre eux sont conçus pour raccorder des tuyaux, cependant, certains raccords remplissent d'autres fonctions d'égale importance.
De la vidéo dans cet article peut être trouvé avec quelques informations supplémentaires sur ce sujet.
