Raccordement de la chaudière à gaz à la cheminée

La cheminée entrant dans la composition du système de chauffage à gaz est utilisée, comme il est bien connu, pour éliminer les produits de combustion de la chaudière et constitue un puits spécial avec un tuyau monté à l'intérieur de celle-ci. Dans cet article, nous verrons comment connecter la chaudière à gaz à la cheminée.

La conception du canal de sortie lui-même, ainsi que l'ordre de son raccordement aux équipements de gaz, présentent un certain nombre d'exigences, qui sont les suivantes:

• les sections de cheminée verticales doivent être installées sans aucune pente;
• il ne devrait y avoir aucune restriction ou expansion à l'intérieur du conduit de cheminée;
• pour sa fabrication, des matériaux spéciaux résistant à la chaleur doivent être utilisés, empêchant la formation de fissures et de dommages mécaniques sur les parois de la structure;
• dans la conception de la cheminée ne peut pas être plus de 3 coudes du canal de décharge;
• lors du raccordement à la chaudière à gaz, des produits d'étanchéité spéciaux doivent être utilisés, conçus pour fonctionner à des températures élevées;
• Les paramètres du canal de refoulement (hauteur de la conduite et son diamètre) doivent correspondre aux caractéristiques de la chaudière en fonctionnement, condition indispensable pour obtenir la poussée nécessaire.

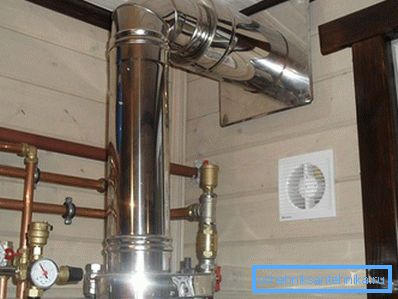

Dispositif de canal de sortie

Le raccordement correct d'une chaudière à gaz n'est possible qu'après une familiarisation préalable avec la conception des canaux typiques d'évacuation des produits de combustion. Pour organiser de tels canaux, on utilise généralement l'ensemble de pièces préfabriquées suivant:

• adaptateur de conception spéciale, à travers lequel la chaudière est connectée à la cheminée;
• trappe d'inspection spéciale montée dans la partie inférieure du tuyau et destinée à l'inspection et au nettoyage périodique de la cheminée;
• supports pour fixer la structure dans la mine ou sur les murs.

En outre, pour l'organisation des travaux d'installation, vous aurez besoin de conduites préfabriquées et d'éléments de fixation tels que des coudes, des colliers de serrage et des tés.

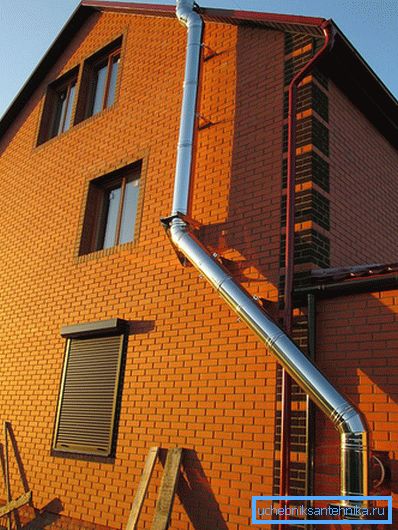

Types de cheminées et exigences pour leur installation

La sortie de gaz de combustion reliée à la chaudière à gaz peut être installée à l'intérieur du bâtiment résidentiel et en fonction de ses structures externes, ce qui permet de classer toutes les structures connues de cette classe comme internes et externes.

Pour chacun de ces types, des spécifications standard ont été développées, qu’il convient de suivre même dans le cas d’une exécution non standard de votre cheminée. Les principales exigences de ces normes sont les suivantes:

1. Quel que soit le schéma de raccordement de la cheminée, ses sections horizontales sont légèrement orientées vers la chaudière (au moins 3 degrés par mètre linéaire).
2. Le raccordement à cette cheminée d'autres appareils de chauffage en combinant plusieurs tuyaux est inacceptable. Cela peut entraîner une surcharge du canal et la pénétration de produits de combustion dans la pièce chauffée.
3. Il est conseillé de ne procéder aux travaux d'installation qu'après une étude approfondie de toutes les questions concernant la conformité des paramètres de la cheminée avec les caractéristiques d'une chaudière à gaz.

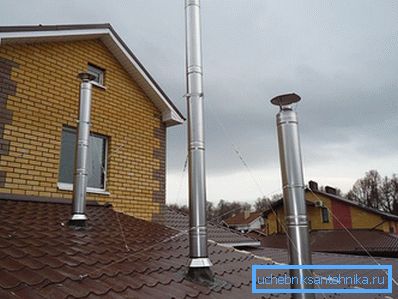

4. Lors des calculs, il convient de tenir compte du fait que la hauteur standard de la cheminée ne dépasse généralement pas 5 m.Si une structure de toiture plate, la partie supérieure du canal de décharge doit s'élever au moins à 1,5 mètre au-dessus du toit.
5. La hauteur du canal extérieur, à une certaine distance du toit, est généralement déterminée par le niveau de sa crête. Dans le même temps, le tuyau de cheminée, qui s'élève au-dessus de la crête de plus de 2 m, doit également être fixé à l'aide de rallonges de câbles.

L’ordre d’agencement des structures externes et internes présente de petites différences, qui seront examinées plus en détail dans les sections suivantes (par exemple, cheminée en acier).

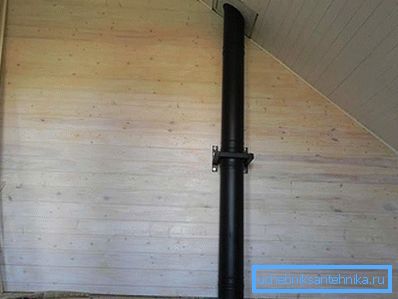

Installation du canal de décharge interne

L'installation de la cheminée interne commence par le marquage du tracé de sa pose, au cours duquel sont délimités les endroits du passage du conduit de fumée dans le toit et les plafonds existants. Préparez ensuite des trous pour la pose du canal, dont les dimensions doivent correspondre à celles du tuyau d’admission.

Ce n’est qu’à partir de ce moment-là qu’il est permis de procéder à l’installation de l’ensemble du système de déviation, dont l’ordre peut être représenté comme suit:

1. Tout d'abord, un adaptateur de transition spécial est connecté au tuyau de dérivation de la chaudière, ce qui assure la coordination des dimensions de la sortie avec la cheminée.
2. Ensuite, vous pouvez procéder à l’assemblage de la trappe d’audit avec un té. En même temps, des supports sont montés sur les parois du canal sur toute sa longueur, fixant le corps en acier du canal dans le conduit de cheminée.
3. Ensuite, il sera possible de procéder à la construction de la structure de la conduite aux dimensions requises et, s’il existe des coudes dans le canal, à l’installation d’adaptateurs spéciaux (coudes).
4. Lors du passage en recouvrement, un tuyau spécial doit être installé pour isoler la cheminée du contact direct avec les structures porteuses.
5. Une tôle d'acier galvanisée avec une découpe préparée est fixée au toit de la cheminée, sur un canal en métal, puis à la base du toit avec des attaches spéciales.

Notez que les joints des maillons individuels du canal sont nécessairement renforcés avec des colliers qui, après l'installation, sont serrés à l'aide de boulons spéciaux ou d'un fil métallique recuit. De plus, lors de l'installation de la cheminée, l'isolation thermique des sections de joint dans lesquelles ses parois sont en contact avec des matériaux facilement combustibles est obligatoire (le tissu en amiante convient le mieux à cette fin). Afin d'accroître la fiabilité de l'isolation thermique dans des endroits particulièrement importants de la construction, le tuyau de dérivation est en outre recouvert de mastic réfractaire, après quoi un dispositif de chauffage est installé autour du périmètre de l'ouverture.

Une fois les travaux d’installation terminés, toute la structure est vérifiée afin de détecter les fuites éventuelles. Pendant ce temps, la mousse habituelle est appliquée sur les joints de la structure, puis la chaudière est allumée. En cas de formation de bulles de savon dans des endroits contrôlés, le scellement est répété.

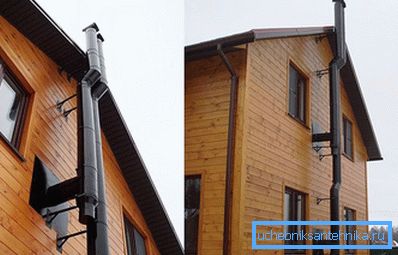

Cheminée extérieure

Avant de poser le canal extérieur, le marquage du point de sortie de la cheminée du bâtiment résidentiel est d'abord effectué, après quoi le trou correspondant est préparé. Ensuite, un élément de traversée spécial est connecté directement à la buse de la chaudière elle-même, dont l'extrémité est sortie. (Indication sur la nécessité de sceller soigneusement le passage de l'élément de décharge à travers le mur). Après cela, il sera possible de fixer un té avec un bouchon sur le terminal externe, dont le retrait libre sera utilisé comme révision.

Immédiatement après cela, il sera possible de procéder à la création du canal en y ajoutant de nouveaux liens. Les joints formés sont renforcés par les mêmes colliers, puis serrés avec des boulons ou du fil de fer. A la manière d'une cheminée interne, la structure externe est montée sur les murs du bâtiment avec des supports spéciaux montés tous les 2 mètres.

Dès que la hauteur de cheminée requise est recrutée - un bout en forme de cône spécial est installé à l'extrémité du tuyau, après quoi il sera possible de commencer à isoler l'ensemble de la structure, ce qui exclura son gel en hiver. L'isolation de la cheminée ne peut être abandonnée que si elle est réalisée selon un schéma spécial, impliquant l'utilisation d'éléments isolants spéciaux formant le "canal sandwich". Une fois les travaux d'installation terminés, il est nécessaire de peindre la structure avec un revêtement résistant à la chaleur qui protège sa surface de la corrosion.

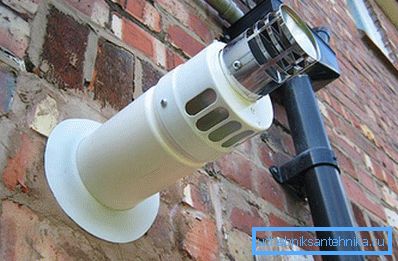

En conclusion, nous notons que toutes les opérations d’installation décrites ci-dessus ne sont caractéristiques que pour les chaudières de la version au sol (à l’exception du parapet). En règle générale, les canaux de cheminée pour équipements muraux sont réalisés selon un schéma à deux circuits.
