Raccordement de tuyaux en métal et plastique: 3 façons de

Dans la majorité des cas, divers tuyaux en polymère sont utilisés pour aménager les systèmes d'alimentation en eau et de chauffage. Selon le type de plastique utilisé, des raccords de l'une ou l'autre construction sont utilisés pour les connecter. Laissez-nous nous attarder plus en détail sur la façon de faire la connexion des tuyaux en métal-plastique avec vos propres mains.

Avantages des systèmes de plomberie

Il n'y a pas si longtemps, tous les systèmes de plomberie étaient en métal.

Cependant, ce matériau est maintenant remplacé par du métal-plastique, ce qui présente de nombreux avantages:

• installation facile;
• résistance à divers produits chimiques;
• respect de l'environnement du processus de production;
• capacité à résister à une pression interne élevée;
• flexibilité permettant de réduire le nombre d'embrayages;
• pas de corrosion et de dépôts sur la surface interne des pièces;
• longue durée de vie;
• prix bas

Mais il y a quelques inconvénients:

• coefficient de dilatation élevé dû à la chaleur;
• le plastique métallique est détruit par les rayons ultraviolets.

Choisir une méthode d'amarrage

Le raccordement des tuyaux en métal-plastique, comme par exemple, et d'autres types de pièces en polymère, est réalisé à l'aide de raccords. De quel type de leur que vous avez acquis, dépend de la méthode de montage.

Considérez chacune d’elles plus en détail.

Méthode 1. Composés de compression

Dans ce cas, les raccords pour les tuyaux métalliques sont réalisés à l'aide de raccords à sertir en laiton. Leur autre nom est collet connection.

Les avantages de ce type d’accueil sont que vous n’avez pas besoin d’acquérir d’outils ou d’équipements supplémentaires pour travailler. Deux clés suffisent pour serrer les écrous à sertir.

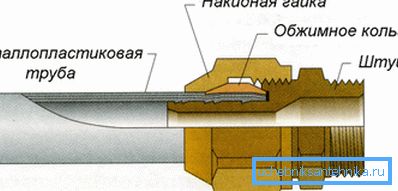

Le raccord est constitué de trois composants:

• étrangler;
• anneau fendu;
• écrou borgne

Faites attention! Les raccords des tuyaux en métal et plastique utilisant des raccords à compression sont pliables. Si nécessaire, vous pouvez démonter le système de plomberie et le remonter, en apportant les modifications ou les ajouts nécessaires.

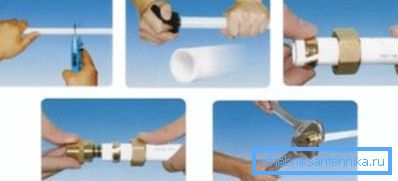

Les instructions d'installation sont extrêmement simples:

1. Un morceau de la longueur souhaitée est séparé de la pièce en plastique. Le flan doit être rectiligne à au moins 10 centimètres de la coupe.
2. La coupe est effectuée avec des ciseaux à compression spéciaux ou une scie à métaux pour métal. Dans ce dernier cas, le bord devra être nettoyé des bavures. Rappelez-vous que la coupe doit être effectuée strictement à angle droit, sinon il sera difficile d'obtenir un ajustement serré.
3. Ensuite, un écrou est placé à l'extrémité (son filetage doit être dirigé vers le côté coupé) et une bague d'étanchéité.
4. Ensuite, la fin de la pièce est traitée par un outil d'analyse spécial:

• le chanfrein interne est retiré par le côté étalonnage (à une distance d'environ 1 mm);
• l'autre côté du balayage est retiré du chanfrein extérieur.

1. Le raccord est inséré dans la pièce en métal-plastique, puis le joint est mis sur celui-ci et l'écrou est vissé. Tout d'abord, le travail est effectué manuellement, ensuite - avec une clé. Ne pas appliquer une force importante pour sécuriser, sinon le matériau pourrait être endommagé.

Méthode 2. Connecter à l'aide de raccords à sertir

Cette option d'amarrage est utilisée pour organiser les systèmes d'alimentation en eau et le chauffage par le sol. De tels raccords pour tuyaux en métal et plastique sont utilisés dans les cas où le pipeline est immergé dans un mur en béton ou se cache sous une chape posée au sol.

Le joint s'avère plus fiable, mais l'installation elle-même nécessite certaines compétences du maître, ainsi que la disponibilité d'un outil spécial - une pince à sertir.

Le travail est effectué dans l'ordre suivant:

1. Le bout d'un tuyau correctement coupé est traité par un alésoir: les chanfreins intérieurs et extérieurs sont supprimés.
2. Le calibrateur vérifie le diamètre interne de la pièce.
3. Avant d'installer le raccord, assurez-vous qu'un joint diélectrique et des bagues d'étanchéité y sont installés.
4. Un manchon à sertir est mis sur la pièce et un raccord à joints est inséré à l'intérieur.
5. Ensuite, l'embrayage est serti sur le tuyau à l'aide d'une pince à sertir. Assurez-vous que les buses installées correspondent au diamètre de la pièce sur laquelle le raccord est installé.

Faites attention! Re-sertir le manchon métallique n'est pas recommandé. Il est souhaitable que tout soit réglé du premier coup, sinon des fuites sont possibles, ce qui nécessite de remonter ce nœud.

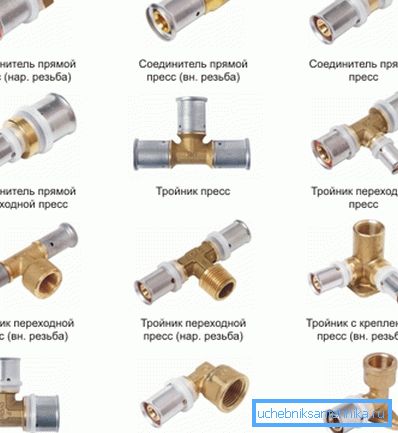

Il existe différents types de raccords à sertir avec un couplage monté de manière rigide. Dans ce cas, le contrôle de la profondeur d'implantation de la buse est effectué à l'aide d'une fenêtre spécialement prévue à cet effet.

Méthode 3. Accouplement à l'aide de coupleurs coulissants

Les deuxième et troisième méthodes de raccordement des tuyaux en métal et plastique sont similaires, mais dans ce dernier cas, en plus des tiques, un détendeur est utilisé, ce qui augmente le diamètre interne de la pièce utilisée avant d'y installer le raccord.

La connexion est permanente, hermétique et très fiable. Utilisé pour l'installation de systèmes de chauffage par le sol, qui sont censés être coulés avec une solution de béton.

Le travail se fait comme suit:

1. Le tuyau est coupé, après quoi un manchon de compression est mis sur elle.
2. L’extrémité de la pièce en métal-plastique est agrandie avec un expandeur, puis un raccord y est inséré.
3. L'accouplement est serti à l'aide d'une presse.
4. Une connexion fiable et durable est prête.

Raccordement de tuyaux en polymère avec du métal

Parfois, il est nécessaire de raccorder des tuyaux en divers matériaux. Par exemple, pour connecter l’approvisionnement en eau local avec le nabab central en métal d’un immeuble d’appartements. Dans ce cas, vous aurez besoin d'un raccord à sertir et d'un calibre.

Faites attention! Faire la connexion d'un tuyau en plastique avec un métal sans fil ne fonctionnera pas. Il est nécessaire d'utiliser uniquement des pièces spéciales conçues pour un diamètre spécifique du pipeline.

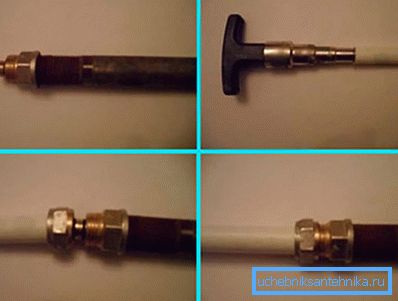

L'installation est la suivante:

1. Un fil ou une bande de polymère de scellement spéciale est enroulée sur le fil de la pièce métallique. La partie filetée du raccord est vissée dessus.
2. L'écrou de compression et la bague d'étanchéité repoussent la pièce en métal / plastique, après quoi les chanfreins sont retirés de son bord.
3. Ensuite, l'élément en plastique glisse sur le raccord, qui est boulonné à la pièce métallique.
4. L'écrou est serré sur le raccord, assurant l'étanchéité de la connexion.

Méthodes de cintrage de tuyaux

En plus de la connexion, il est important de respecter la technologie correcte de pliage de pièces en métal-plastique.

Il y a quatre manières différentes:

1. À la main. Dans ce cas, des précautions particulières doivent être prises pour qu’il n’y ait pas de défaut au point d’inflexion qui puisse obstruer le pipeline.
2. Utilisant le printemps. Cet outil est vendu dans les quincailleries. Le ressort est inséré à l'intérieur, après quoi la flexion est effectuée.
3. Utiliser un sèche-cheveux. Sous l’influence de l’air chaud, les flexions métalliques sont plus faciles. Mais vous devez travailler avec lui avec précaution, sinon vous risquez de faire fondre le matériau.
4. Utilisation d'une cintreuse spéciale. Ceci est un outil professionnel qui vous aidera à plier une pièce de toute taille correctement et sans effort.

Conclusion

Assembler les pièces en polymère les unes aux autres, ainsi que le raccordement de tuyaux en métal et plastique avec du métal - le travail est simple mais responsable. L’action correcte dépend de l’étanchéité et de la durabilité du système d’alimentation en eau. Vous trouverez plus de détails à ce sujet dans la vidéo de cet article.
