Raccordement des conduites d'eau: méthodes pour différents

Comment connecter les conduites d'eau avec vos propres mains? Dans cet article, nous analyserons les solutions pour les matériaux les plus populaires, en accordant une attention particulière à leurs principaux problèmes, forces et faiblesses.

Alors commençons.

Liste des matériaux

Pour commencer, rappelez-vous quels types de tuyaux sont utilisés dans la construction de réseaux d'approvisionnement en eau.

• Acier noir Récemment, il a perdu son ancienne popularité en raison de la prolifération de matériaux polymères, mais n'abandonne toujours pas sa position en raison de sa résistance mécanique élevée.

Il convient de clarifier ceci: dans les réseaux d’approvisionnement en eau centralisés, la pression nominale est de 3-6 kgf / cm2. Toutefois, dans certains cas (ouverture brutale des vannes ou dysfonctionnement lors des tests de la résistance de chauffage pour la densité), un dépassement à court terme de cette valeur est possible - jusqu’à 12 - 20 kgf / cm2.

• Tuyau en acier galvanisé. Il se compare avantageusement à l'acier noir résistant à la corrosion.
• Acier inoxydable corrugué.
• Cuivre

• Le métal-plastique est une construction en trois couches de polyéthylène réticulé et d'aluminium, qui procure une résistance mécanique.
• Polypropylène (sans renforcement; renforcé de fibres; renforcé de papier d'aluminium).
• Le polyéthylène utilisé exclusivement pour l'alimentation en eau froide en raison de la résistance limitée à la chaleur.

Comment connecter les conduites d'eau dans chaque cas?

Acier noir

Soudage

La principale méthode de raccordement des tuyaux en acier est le soudage, l’arc électrique ou le gaz.

• Soudage à l'arc - c'est la fusion du matériau de l'électrode, fondue par un arc électrique, avec le joint isolant formé par le laitier fondu - l'enveloppe de l'électrode. Les grands courants (200 ampères ou plus) sont fournis par un transformateur de soudage.
• Soudage au gaz implique l’utilisation du brûleur pour refondre les bords de la flamme de soudure, à laquelle un mélange d’oxygène et d’acétylène est introduit. Le matériau de soudure est le fil de soudure fondu dans la même flamme.

Les fils

La connexion filetée, contrairement aux soudures, offre la possibilité d’un démontage. Les filets situés sur les bords des tuyaux sont coupés à la main, sur un tour de décolletage ou simplement soudés.

Pour sceller les fils peuvent être utilisés:

• Tape FUM. Il est quelque peu gênant en ce sens qu’il provoque une fuite avec un déroulement minimum du filetage.
• Le produit d'étanchéité pour filetage permettant de raccorder les conduites d'eau ne présente pas cet inconvénient; Cependant, le prix de 150-200 roubles pour 30 mètres de fil ne plaira pas à tout le monde.

• Le lin sanitaire est bon marché, mais pas trop durable: il pourrit à l'eau froide et brûle à chaud.

En passant, l’imprégnation avec de la peinture, de l’huile de lin ou du mastic à la silicone élimine ce problème, ce qui rend le fil de lin de la bobine extrêmement durable.

Raccords sans clé

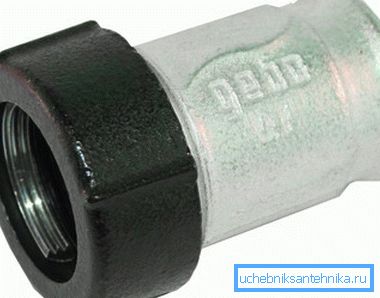

Le raccord de tuyau en acier est une conception simple avec un écrou à chapeau, une bague entretoise et un joint annulaire en caoutchouc ou en silicone. Lors du serrage de l'écrou, le tuyau est fermement serti avec un anneau d'étanchéité.

Le coût d'un raccord à serrage rapide commence à environ 150 roubles; son installation nécessite un nettoyage en profondeur de la rouille et de la peinture sur la surface du tuyau.

Galvanisé

Les méthodes de raccordement sont les mêmes que pour l'acier noir, moins le soudage. Le chauffage à l'arc électrique ou à la torche entraîne l'épuisement du revêtement de zinc et la corrosion accélérée du pipeline sur le site de soudure, privant ainsi la galvanisation de son principal avantage - la résistance à la corrosion.

Acier inoxydable corrugué

Dans ce cas, des raccords à compression avec bagues d'étanchéité en silicone sont utilisés pour connecter les éléments du pipeline. Grâce à l'ondulation, la connexion du raccord est extrêmement durable: il est presque impossible de retirer le tuyau du raccord sans desserrer l'écrou-raccord.

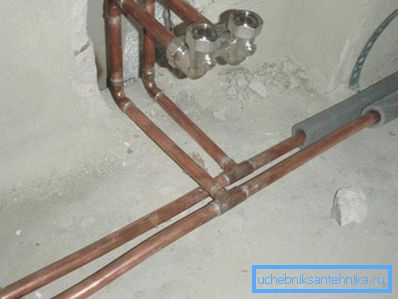

Cuivre

Le tuyau de cuivre est connecté de deux manières.

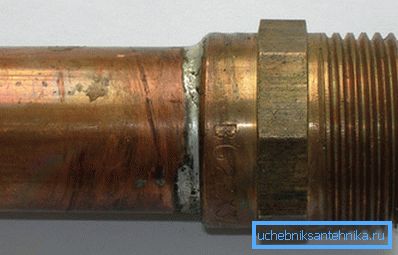

Brasure

1. La fin de l'un des éléments à joindre est évasée.
2. La cloche et la fin de la seconde partie sont débarrassées des oxydes.
3. Après chauffage dans la flamme du brûleur, une barre de soudure est introduite dans la prise. En raison de l'effet capillaire, il remplit rapidement la cavité entre les éléments connectés.

Raccord à compression

Outre le brasage, deux types de raccords à compression peuvent être utilisés pour assembler la plomberie en cuivre.

1. Pour un tube non recuit, un raccord analogue à un raccord à serrage rapide est utilisé pour un tuyau en acier. Le joint est muni d'un anneau en caoutchouc.

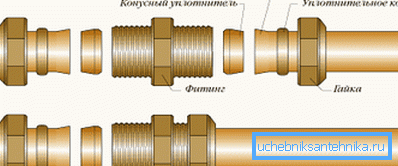

1. Le cuivre recuit doux est évasé et serti avec un écrou borgne sur un anneau de blocage de section conique.

Métal en plastique

Les conduites d’eau en plastique et leurs raccords peuvent être montés de deux manières.

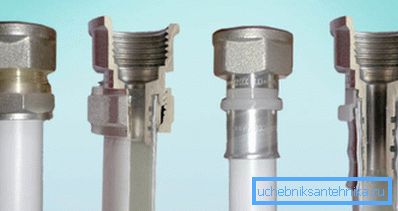

Raccords à compression

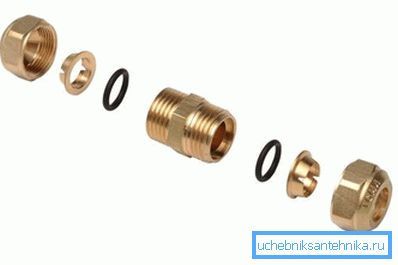

Un tuyau calibré avec un biseau s'adapte étroitement sur le raccord au-dessus d'une paire de bagues en caoutchouc d'étanchéité. Ensuite, un anneau fendu et un écrou avec une section interne conique sont successivement entraînés vers le raccord. Serrant le filetage, un écrou avec un anneau fendu comprime le tuyau au raccord.

Ce type de connexion est considéré comme moins fiable car il fuit souvent après plusieurs cycles de chauffage et de refroidissement.

En pratique, la cause des défauts est toujours la même - une violation flagrante de la technologie d’installation.

• Pour couper au lieu d'un couteau, on utilise une scie à métaux ordinaire.
• À la fin du tuyau n'est pas enlevé chanfrein interne.
• Le tuyau n'est pas étalonné, conservant la section ovale acquise lors du bobinage dans la baie.

En conséquence, lors de l’assemblage, les joints toriques sont retirés des douilles et déplacés vers le joint en plastique fluoré résistant du raccord. L'étanchéité est assurée par un collier de serrage en polyéthylène élastique qui, après plusieurs cycles de chauffage et de refroidissement, est partiellement évincé du lieu de compression maximale. En conséquence, plusieurs entretoises de connexion sont nécessaires jusqu'à ce que l'âme en aluminium soit pressée contre le raccord.

Raccords de presse

La différence avec le schéma précédent réside dans le fait que le tuyau est serti sur le raccord avec un manchon en acier inoxydable à l'aide d'une pince spéciale.

Les composés pressés ne coulent pratiquement pas, car:

• Les rainures sous les joints toriques sont plus profondes; en conséquence, ils sont beaucoup plus difficiles à retirer lors de l'assemblage.
• L'utilisation de tiques coûteuses (environ 5 000 roubles) a permis à l'installateur de ne pas économiser sur d'autres outils. En particulier, le tuyau n'est pas coupé avec une scie à métaux, mais avec un couteau à onglets; les professionnels ne négligent pas non plus le chanfreinage et l’étalonnage des tuyaux.

Polypropylène

Pour la plomberie en polypropylène utilise également deux méthodes de connexion.

Soudage

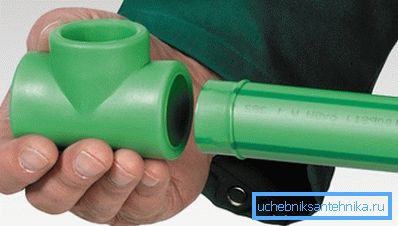

Comment raccorder des conduites d'eau en plastique par soudage à basse température?

Voici une liste des outils nécessaires.

En réalité, la technologie est la suivante:

1. Le fer à souder est équipé d'une buse de la taille appropriée et est chauffé à la température de fonctionnement.
2. Le tuyau est coupé à la taille avec un couteau à onglet.
3. Le chanfrein extérieur est retiré du tuyau à l'aide d'un calibrateur.
4. La feuille d'aluminium (dans le cas d'un tuyau renforcé par celle-ci) est retirée du domaine de la soudure. Cela peut entraîner une stratification du matériau et une dépressurisation du joint.
5. Le tuyau et le raccord sont combinés à la buse pendant quelques secondes et, après refusion, sont reliés par un mouvement alternatif sans à-coups. Après une courte exposition, le plastique renforcé est presque aussi bon que la section monolithique du pipeline.

Raccords à pousser

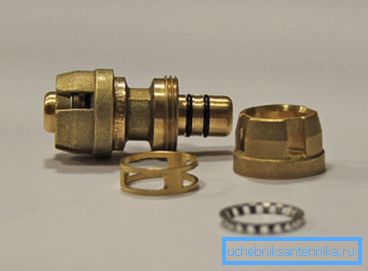

Ils peuvent être utilisés pour connecter des conduites d'eau en plastique sans soudure. Le raccord à pression est une conception simple avec un joint torique et un anneau de verrouillage en acier inoxydable avec des languettes qui empêchent le tuyau de bouger en arrière; la fixation finale est assurée par un écrou à surface interne conique.

Comment connecter des conduites d'eau en plastique à l'aide d'un raccord à pression?

1. Le tuyau est inséré avec force dans le raccord avec un écrou desserré.
2. L'écrou est serré à la main jusqu'à ce qu'il se bloque.

Utile: en vente, bien que rarement, vous pouvez trouver des raccords rapides pour métal-plastique.

Polyéthylène

Et ici deux manières de connexion sont populaires.

Soudage

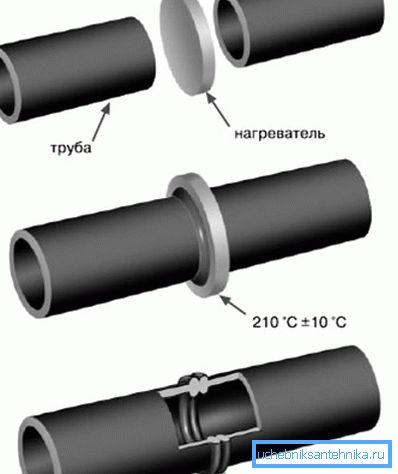

Comment connecter des conduites d'eau en polyéthylène par soudage bout à bout?

1. Les éléments adjacents sont confrontés, centrés et pressés contre le miroir du fer à souder avant de refondre.
2. Ensuite, les extrémités sont pressées l'une contre l'autre et vieillies jusqu'à ce que le polyéthylène se solidifie.
3. La bavure (qui fait saillie à l'extérieur de la partie de tuyau de la couture) est coupée.

La soudure finale est utilisée lors du raccordement de tuyaux d’une épaisseur de paroi de 4 mm ou plus. De grand diamètre, il nécessite l'utilisation de dispositifs mécaniques ou hydrauliques.

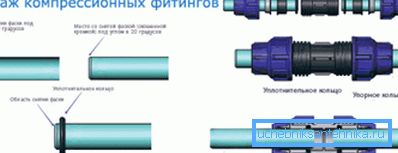

Raccords à compression

Lors du raccordement de tuyaux de petites tailles, des raccords en plastique avec des joints en caoutchouc ou en plastique sont utilisés.

Comment connecter des tuyaux en plastique pour la plomberie avec leur aide?

1. Un écrou prisonnier, deux bagues d'arrêt et un joint annulaire sont successivement enfoncés dans le tuyau.
2. Ensuite, un raccord est mis à sa fin.
3. Le joint est déplacé de manière à pénétrer dans l'interstice entre le raccord et le tuyau, après quoi il est pressé contre les bagues d'arrêt et serré à l'aide d'un écrou. L'outil ne s'applique pas, l'écrou est tordu strictement à la main.

Conclusion

Nous espérons que notre critique explicite aidera le lecteur à choisir les meilleures solutions pour ses propres projets. Plus de détails sur les méthodes de raccordement des tuyaux permettront à la vidéo présentée dans cet article.

Des succès!
