Raccords à compression pour tuyaux en cuivre: produits en

Comment sont les raccords à sertir pour les tuyaux en cuivre? Qu'en est-il des appareils ayant une fonctionnalité similaire pour l'acier (acier inoxydable ordinaire et ondulé), le métal-plastique et le polyéthylène? Est-ce que cette classe de raccords a des problèmes spécifiques? Essayons de le comprendre.

Cuivre

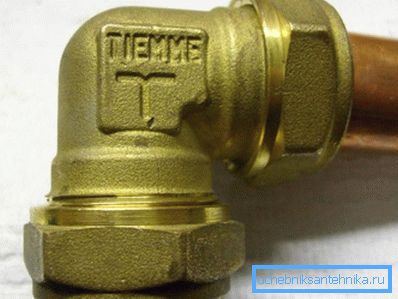

La manière dont les tuyaux en cuivre sont reliés par des raccords à sertir dépend du type de ces raccords.

Joint souple

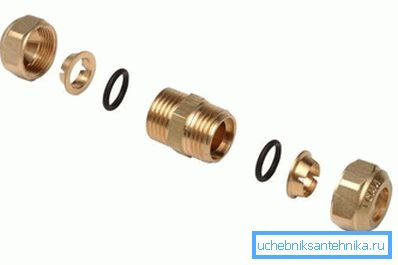

Dans ce cas, l’étanchéité est assurée par la dilatation du joint d’anneau en caoutchouc ou en silicone, qui est serré entre le corps du raccord et la bague entretoise lors du serrage de l’écrou. La méthode d’assemblage du composé est en général assez évidente.

Sur le tube du diamètre correspondant sont alternativement portés:

1. Écrou borgne
2. Bague de retenue.
3. Compacteur.

Ensuite, le tube est inséré dans le corps du raccord, après quoi l'écrou-raccord est serré - d'abord à la main, puis 1-2 tours à l'aide d'une paire de clés à molette. Un fixe la position du corps, le second fait tourner l'écrou évasé.

Les avantages d'un tel schéma de connexion sont évidents: il ne nécessite pas de rognage ni d'étalonnage du bord du tuyau et peut être effectué de vos propres mains à l'aide du plus simple outil.

Le prix de la facilité d’installation est relativement fiable: avec des charges mécaniques importantes, il est tout à fait réaliste de dégager le tuyau du raccord. D'où viennent les charges? De manière désinvolte - au moins avec un coup de bélier qui accompagne l'écoulement de l'eau; Cependant, les jeux des enfants en âge de jouer sont au moins aussi destructeurs pour la plomberie.

Raccord de cloche

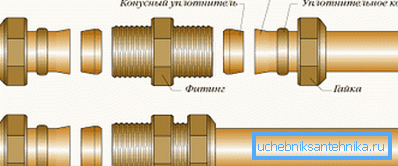

Le deuxième schéma de connexion est conçu pour le cuivre recuit et utilise sa plasticité, sa capacité à se déformer sous une charge. L'étanchéité est assurée par un cône qui confine l'extrémité du tuyau, vers lequel il est attiré par l'écrou-raccord et la bague d'étanchéité. Le joint est plus solide et, plus important encore, plus durable: il restera étanche, même en cas de surchauffe prolongée, préjudiciable au caoutchouc.

Les instructions pour établir la connexion dans ce cas sont beaucoup plus difficiles.

1. Le tuyau est coupé avec un couteau spécial.. La crosse doit être strictement perpendiculaire à son axe.
2. Ensuite, l'écrou-raccord et la bague d'étanchéité sont entraînés par dessus..
3. Le bord est évasé pour que le joint conique entre, après quoi il est attiré par un écrou borgne et une bague d'étanchéité sur le corps du raccord..
4. L'écrou serré à la main est serré avec une paire de clés. Ne pas en faire trop avec l'effort: casser le filetage du raccord en laiton et casser assez facilement l'écrou borgne.

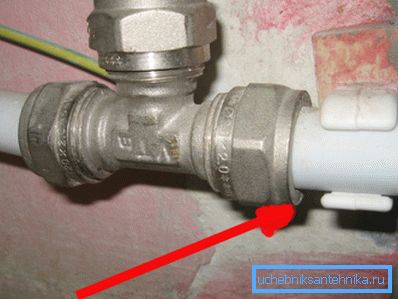

Métal en plastique

Comment sont les raccords à sertir pour les tuyaux métalliques?

Le tuyau se distingue de la plupart des solutions alternatives par sa faible rigidité annulaire. Cette propriété est compensée par le raccord utilisé comme un mandrin: un anneau fendu comprime le bord du pipeline métal-polymère à sa surface.

De plus, scellez la connexion:

• Rondelle fluoroplastique entre l'extrémité du tuyau et le site de support du raccord. Lors du serrage de l'écrou, le bout est appuyé contre elle par un anneau de serrage fendu.
• Une paire de joints annulaires portés sur le raccord dans les rainures usinées à sa surface.

Comment les raccords à sertir sont-ils installés sur des tuyaux en métal-plastique?

1. Le tuyau est usiné avec un couteau pour couper le métal-plastique.

À propos: l'auteur est très bon avec une rectifieuse avec une roue de coupe pour le métal. L'essentiel - faire une coupe strictement perpendiculaire à l'axe longitudinal.

1. Il est calibré par tout objet du diamètre approprié. Le but est d'éliminer l'ovalité près du derrière.
2. Le chanfrein est retiré de l'intérieur. Cette mesure simple aidera à ne pas masquer les joints toriques en caoutchouc.
3. Un écrou borgne et un anneau fendu sont tirés du tuyau, après quoi il est mis sur le raccord. Les anneaux en caoutchouc peuvent être pré-lubrifiés avec du savon liquide. L'essentiel - ne pas les casser et ne pas passer à la rondelle.
4. L'anneau fendu est déplacé vers l'extrémité, après quoi l'écrou borgne est serré - manuellement, puis avec une paire de clés.

Acier

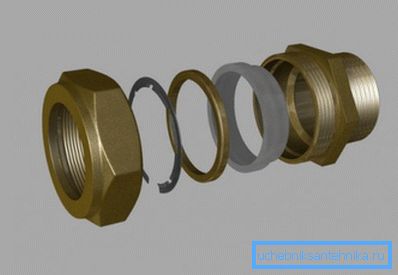

Les raccords à compression pour tubes en acier - ordinaires, en acier noir et galvanisé et en acier inoxydable ondulé - sont disposés presque de la même manière. En réalité, leur conception reprend exactement les dispositifs que nous avons déjà étudiés pour assembler du cuivre solide: les mêmes écrous borgnes, bagues de retenue et joints toriques.

Comment monter un tel raccordement dans le cas de tuyaux en acier noirs?

1. La surface du tuyau est soigneusement nettoyée des couches de peinture et de la rouille. Le travail est facile à effectuer avec un couteau tranchant.
2. Si l'ovalité est présente, elle est éliminée. Avec une certaine habileté à cet effet, vous pouvez utiliser une clé de gaz ordinaire.

Remarque: cela peut laisser des égratignures profondes sur la surface, ce qui est inacceptable. Si cela se produit, ne soyez pas paresseux pour supprimer le bourrage avec un fichier.

1. Déplacer progressivement l’écrou évasé, l’anneau fendu et le joint jusqu’à la fin du tuyau.
2. Insérez la structure obtenue dans le corps et serrez l’écrou avec une paire de clés.

Dans le cas de l'acier inoxydable ondulé, bien entendu, les deux premiers points peuvent être omis.

Polyéthylène

Les raccords à compression pour tuyaux en polyéthylène, contrairement à tous ceux décrits ci-dessus, ne sont pas en métal (laiton, cuivre ou acier), mais en polyéthylène identique. Une autre différence significative réside dans le fait qu'ils sont montés sans outils: les écrous ne sont serrés qu'à la main.

Utile: le diamètre maximal des raccords à compression pour polyéthylène, compte tenu de cette caractéristique, est limité à 32 millimètres.

Le dispositif de connexion est pratiquement le même que ceux décrits ci-dessus: l’étanchéité est assurée par un joint annulaire qui, lors du serrage de l’écrou-raccord, s’ouvre avec une bague d’arrêt. (Voir aussi Drainpipes: Features.)

Comment monter la connexion?

1. Toutes les surfaces sont nettoyées de la saleté.
2. Le chanfrein extérieur est retiré de l'extrémité. Cela permettra au tuyau d'entrer dans le raccord avec une résistance minimale.
3. L'écrou-raccord, les bagues d'étanchéité et de poussée sont éloignés de l'extrémité du tuyau puis, une fois celui-ci inséré, insérés dans le corps. On se souvient que le fil est tendu uniquement à la main.

Des problèmes

Bien sûr, ce n'était pas sans eux. Nous énumérons les problèmes les plus typiques des joints de compression.

Conclusion

Nous espérons que le matériel proposé au lecteur l’aidera à l’auto-assemblage et à la réparation de la plomberie. Comme toujours, la vidéo de cet article contient des informations thématiques supplémentaires. Des succès!
