Raccords d'égout: à quoi ils servent

Les systèmes de drainage ne peuvent pas être assemblés si les raccords d'égout ne sont pas utilisés. Après tout, les tuyaux en fonte et en plastique, utilisés pour l’installation de tels réseaux, sont non élastiques et ne peuvent donc pas résister aux effets de la déformation et des chocs.

Sur cette base, l’accouplement angulaire des tubes par le procédé de cintrage, leur insertion à travers les trous réalisés, leur jonction avec sertissage du diamètre, n’est possible que lorsque des éléments spéciaux sont utilisés. Ils s'appellent raccords.

Quels sont les raccords

1. Ces pièces sont des égouts préfabriqués.: comprimé, plié à l’angle requis ou alésé.
2. Ils sont combinés avec des parties du système à l'aide d'un joint à cloche. Les détails résolvent le problème de flexion, de ramification ou de transition entre les diamètres des tuyaux.
3. En règle générale, les tuyaux et les raccords d'égout modernes sont en polychlorure de vinyle, en polypropylène ou en polyéthylène..

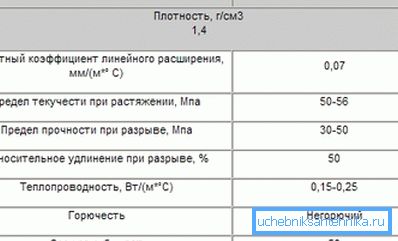

Les produits fabriqués à partir de ces plastiques présentent les qualités suivantes.

1. La durée de fonctionnement d'un site correctement assemblé est d'environ 50 ans.
2. Résistance aux produits chimiques ménagers. Ce plastique n'a pas peur des acides et des alcalins moyens.
3. Poids léger Les tuyaux et les pièces supplémentaires peuvent être fixés à la base à l’aide de colliers escamotables sur une ou deux vis autotaraudeuses.
4. Haute résistance et bas prix.
5. L'épaisseur des parois des produits est égale à seulement 2% de leur diamètre extérieur. Cela leur donne une bande passante accrue.

Types d'objets spéciaux

Les raccords d'égout en plastique appartiennent à deux catégories: les éléments destinés à l'intérieur du système et les produits destinés à une utilisation en extérieur.

Faites attention! Les produits externes pour systèmes peuvent être utilisés à l'intérieur et à l'extérieur des bâtiments. Les produits destinés à un usage interne doivent être montés à l'intérieur uniquement.

Détails sur les égouts extérieurs

1. De tels produits sont fabriqués en utilisant la technologie de double extrusion. Cela donne la possibilité de produire des produits en carton ondulé.
2. Les pièces en matière plastique renforcées par des additifs spéciaux appartiennent également à cette catégorie.
3. De tels produits ont une résistance aux basses températures pendant le fonctionnement.
4. Les eaux usées en plastique et les raccords pour usage extérieur sont en terre cuite ou en orange.

Les raccords de verrouillage, de distribution et de connexion de ce type sont représentés par les éléments suivants.

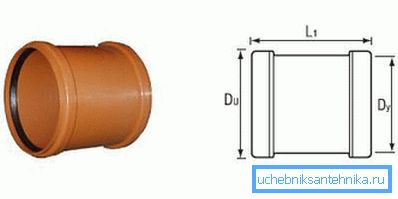

1. Le couplage pour les systèmes d’égout est utilisé pour connecter deux sections du pipeline. Cette coupe a les extrémités d'une cloche. Pour l'installation, vous devez insérer dans eux le côté lisse du tuyau. Les dimensions des raccords d'égout de ce type correspondent à la ligne des diamètres standard des produits principaux.

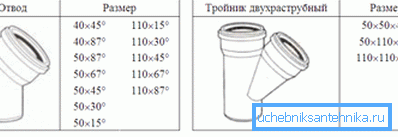

1. Plier pour joint d'angle. Le produit est un élément plié à un angle de 90, 45, 30 et 15 degrés. Certains fabricants produisent un modèle supplémentaire à 67 °. Un côté de la pièce a une cloche, le contraire est lisse. Il y a aussi des égouts avec des douilles aux deux extrémités.

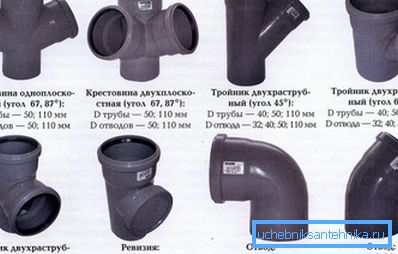

1. Une traverse pour la connexion de la croix, ainsi qu'un té pour l'interface sous la forme d'une lettre T. Les éléments effectuent la coupe par sections du pipeline. Un insert en forme de croix peut être fait à la fois dans le même plan et dans un plan perpendiculaire.
2. Il existe des raccords spéciaux qui ont un profil compliqué. Ils permettent de faire correspondre les tuyaux selon le schéma d'origine. Les extrémités des tees et des croix ont l’apparence d’une cloche ou sont lissées.

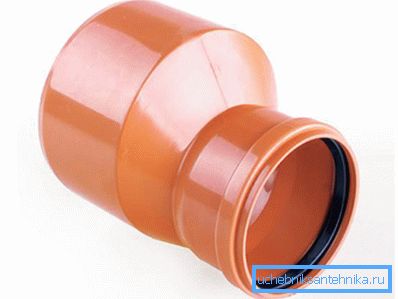

1. Une réduction est nécessaire pour connecter les tuyaux de différentes sections avec vos propres mains. Cet élément est similaire à l’embrayage, mais ses côtés ont des diamètres différents.
2. Inspection sous la forme d'un raccord ou d'un té avec un couvercle. Ce raccord sert à déterminer l’état des tuyaux. Vous pouvez retirer le capot, vérifier le système et le nettoyer si nécessaire.
3. Un clapet anti-retour est nécessaire pour réguler le sens d'écoulement des eaux usées. L'élément ne le passe que dans l'une des parties et empêche le retour de fluide.

Le diamètre des raccords extérieurs varie de 90 mm à 500 mm.

Analogues pour l'intérieur du système

1. Les dimensions des conduites d’égout et des raccords pour installation intérieure sont limitées. Il s’agit de 40, 50 mm ou 110. Ces produits sont de couleur grise.

Faites attention! D'après des analogues externes, ces éléments sont moins résistants aux effets de la température. Le mode de fonctionnement de 0 ° à + 45 °. Une autre différence est que ces raccords ont des parois monolithiques d'égale épaisseur.

1. Les produits ne contiennent pas de renfort en fibres, leurs profils ne sont pas ondulés. Cela diminue sa résistance aux influences extérieures. L'instruction prévient qu'il est impossible de les enterrer dans le sol.

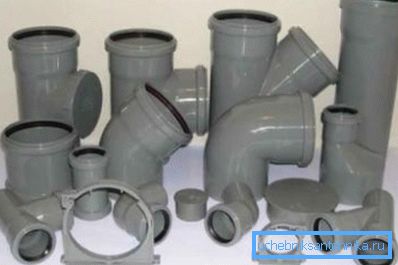

2. Les éléments de la partie interne du réseau sont presque les mêmes que ceux de l'extérieur. Parmi les produits sont tous les mêmes couplages, révisions, coudes et réductions.

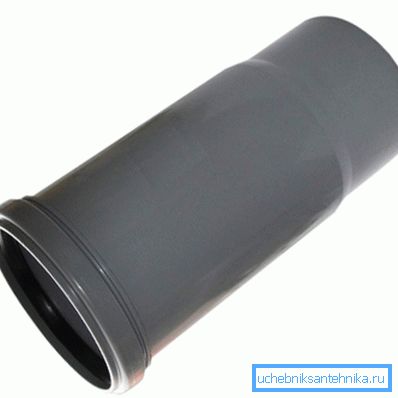

Le produit d'origine pour les réseaux d'égouts domestiques est simplement une connexion compensatrice. Ce raccord est similaire à un raccord conventionnel, mais d'un côté, il ne comporte pas de douille, mais une section effilée et lisse du tuyau.

L'élément sert à adapter les tuyaux verticaux de la conduite d'égout à la hauteur du plafond de la pièce. La longueur des tuyaux internes est de 2 ou 3 m, la hauteur des pièces peut être de 2,2, 2,5, 2,8 et 3,2 m afin de ne pas couper de morceaux de 20/40 centimètres de produits entiers de 2/3 mètres et de tuyaux compensateurs.

Conclusion

Les raccords permettent une installation compétente et rapide des systèmes d'égout. Ils simplifient grandement le travail des spécialistes. La vidéo dans cet article contient beaucoup d'informations intéressantes.
