Raccords de tuyauterie - types et leurs caractéristiques

Le système de canalisations, en plus des sections plates de canalisations, comporte généralement toutes sortes de torsions, de branches, de transitions d’un diamètre à un autre et d’autres éléments. Pour leur installation en utilisant des raccords spéciaux, qui, en fait, cet article est consacré.

Informations générales

Les éléments de connexion de pipeline ou, comme on les appelle aussi, les raccords remplissent plusieurs fonctions. Outre le fait qu’ils permettent de former l’élément nécessaire de la canalisation, par exemple, une ramification ou une transition, les raccords assurent l’étanchéité des raccords et, en même temps, sont responsables de la fiabilité du système.

En conséquence, la durabilité de l'ensemble du pipeline en dépend. Par conséquent, le choix des raccords ne doit pas être abordé de manière moins responsable que le choix des tuyaux eux-mêmes. Et pour cela, vous devez vous familiariser avec toutes les espèces existantes, ce que nous ferons plus loin.

Types de composés

Tout d’abord, il faut dire que le raccordement des pipelines est de deux types:

• Détachables - ceux-ci comprennent les composés obtenus par brasage, soudage, pressage, bétonnage ou collage.
• Tout-en-un - fileté, bridé, en forme de cloche, etc.

Les types de connexions de pipeline dépendent du matériau à partir duquel les pièces sont fabriquées, ainsi que des facteurs suivants:

• Propriétés physico-chimiques du produit transporté, telles que toxicité, agressivité, capacité de précipitation, etc.
• Conditions de fonctionnement - besoin de démontage fréquent, pression du système, sécurité contre les explosions, etc.

En fonction du type de connexion des éléments du pipeline, des raccords sont également sélectionnés. Mais, outre le type de connexion, les raccords ont un but différent.

Le plus souvent dans les pipelines sont les détails suivants:

• Les coudes;
• Tees;
• Les transitions;
• Accouplements

Examinez maintenant de plus près leurs types et leur objectif.

Robinets

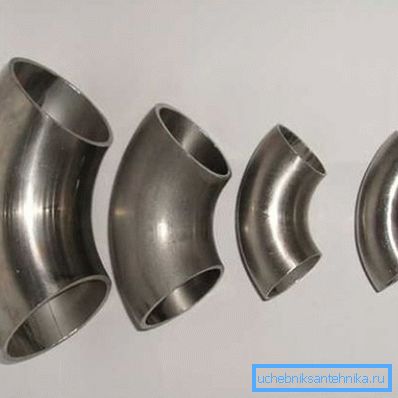

La fonction principale des robinets est de changer la trajectoire du tuyau et la direction du flux de travail. Ce type de raccord est l’un des pipelines les plus courants. Visuellement, ce détail peut être représenté par une section de tuyau courbée selon un certain angle.

Bien sûr, dans les conduites de petit diamètre, vous pouvez faire un tour en pliant le tuyau de vos propres mains, mais si le diamètre est grand, vous ne pourrez pas plier les tuyaux.

Par conséquent, les robinets sont utilisés dans différents types de systèmes:

• Dans les pipelines de produits chimiques;
• Conduites d'eau;
• Réseau de chauffage;

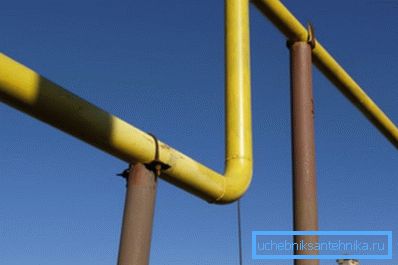

• Gazoducs, etc.

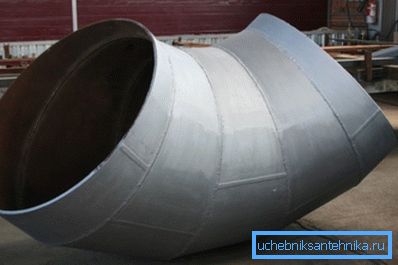

Selon le procédé de fabrication, les coudes de raccordement se distinguent par:

Les plus courants sont les coudes estampés et réalisés en tirant.

En ce qui concerne les caractéristiques structurelles, les plus populaires sont les produits courbes, c.-à-d. ayant un petit rayon et caractérisés par les angles de rotation suivants:

• 45 degrés;
• 60 degrés;
• 90 degrés;
• 180 degrés.

Récemment, les coudes en acier inoxydable, constitués d'acier contenant du chrome, sont très populaires lors de l'installation de divers types de pipelines. Leur avantage est la résistance à la corrosion et aux différents milieux agressifs.

Faites attention! Une variété d'angles permet le meilleur rendement du système. Après tout, la rotation du pipeline sous un angle de 90 degrés est la source de turbulence la plus courante, ainsi qu'un catalyseur pour les sédiments argileux dans le système.

La classification des articulations tournantes peut également être effectuée selon deux critères:

• Matériau de construction;
• Selon la technologie d'installation de cet élément dans le pipeline.

Pour l'installation de systèmes en acier, le coude d'angle est un manchon fileté dont le corps est plié selon un certain angle. Cependant, il existe des raccords similaires pour un joint soudé; dans ce cas, leur diamètre intérieur et extérieur est égal au diamètre intérieur et extérieur du pipeline.

Dans les conduites en plastique, selon leur type, la connexion est soudée et en forme de prise.

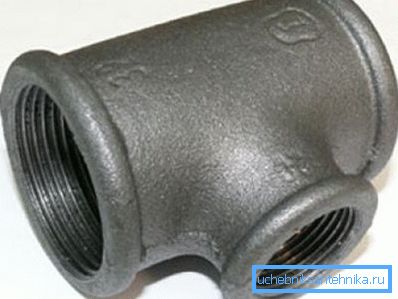

Tees

Ce type de raccord est installé dans des endroits où il est nécessaire de dériver le pipeline.

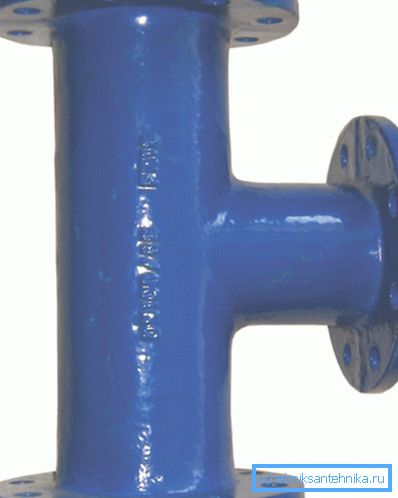

Selon le rapport entre le cou du té et le corps du té, ils se distinguent par:

• De transition - avoir un diamètre différent du cou et des ouvertures de passage du corps. Ils sont utilisés dans les zones où le diamètre du pipeline de branchement est différent de celui du pipeline central.
• Tés identiques - ont le même diamètre que le cou et les trous traversants du boîtier.

Il convient de noter que les tees concernent les parties du pipeline soumises à des charges dynamiques et à une pression élevées. Par conséquent, ils sont soumis à des exigences élevées en matière de fiabilité et de durabilité.

Par portée, les tees sont divisés en:

• Les produits destinés au travail dans des milieux moyennement agressifs et peu agressifs sont fabriqués en nuances d'acier au carbone - 10, 20, StZ.
• Les produits destinés au travail dans des environnements très agressifs sont fabriqués à partir d'aciers alliés et fortement alliés de nuances 5X5M, 15XM1, 12X18H10T, etc. Bien entendu, le prix de telles pièces est plus élevé.

Les fabricants utilisent différentes méthodes pour la fabrication de tés:

• Méthode de moulage en moule;
• En coupant des pièces de gaz et leur soudure ultérieure;
• En estampant une pièce forgée, puis en perçant des trous;
• Par emboutissage de tôle d'acier et soudure ultérieure.

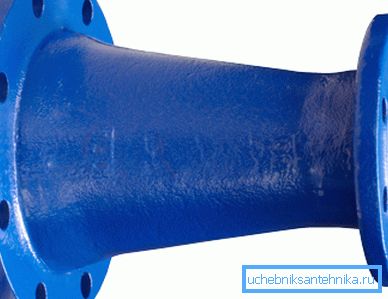

Les transitions

Les transitions sont appelées des pièces qui vous permettent de modifier en douceur le diamètre du pipeline.

À ce jour, il existe de nombreuses options pour les adaptateurs, qui sont principalement divisées en:

• Estampillé;
• Soudé.

La caractéristique principale des adaptateurs est le diamètre d'entrée et de sortie, ainsi que la longueur de la transition. De plus, les produits peuvent différer par le matériau dans lequel ils sont fabriqués.

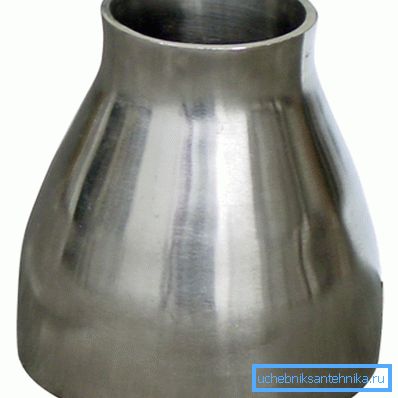

Peut-être les transitions les plus largement utilisées à partir d'acier inoxydable, qui sont utilisées dans les domaines suivants:

• Produit chimique - en raison de sa résistance à un environnement agressif;
• Alimentation - en raison de la convivialité environnementale;
• Énergie - en raison de la force et de la durabilité.

La nécessité d'une transition peut être causée par diverses raisons. Par exemple, réduire le diamètre augmentera la pression dans les tuyaux et par conséquent, augmentera la pression. L'expansion permet d'obtenir l'effet opposé.

Ainsi, les transitions sont la partie la plus précieuse pour la répartition de la pression et la planification des charges sur le système. Comme pour les départs, les transitions sont soumises à des exigences accrues en matière de fiabilité et de durabilité.

Actuellement, il existe plusieurs façons de fabriquer ces pièces:

• Forgeage en forme d'anneau ou estampage de pièces forgées coniques avec traitement mécanique ultérieur;
• Roulage à partir d'ébauches de feuilles et soudure ultérieure;
• Emboutissage à partir d'ébauches de feuilles et soudure ultérieure;
• Estampage à partir d'ébauches tubulaires par sertissage ou distribution.

Lors de l'installation, les transitions peuvent être à la fois pliables et soudées.

Faites attention! Les raccords de tuyaux soudés selon GOST 16037-80 ne sont autorisés que si les raccords sont fabriqués dans la même nuance d'acier que les tuyaux.

Des brides

Les brides sont des pièces en forme de disque (parfois en forme de cadre carré) conçues pour relier des tuyaux de même diamètre à des boulons. Cette connexion est principalement utilisée aux points de raccordement des pipelines aux équipements dotés de contre-brides, ainsi qu’aux sections de pipelines qui doivent être remplacées et démontées périodiquement pendant leur fonctionnement.

Ces pièces diffèrent par la manière dont elles sont connectées aux tuyaux.

Ils sont:

• Soudé;

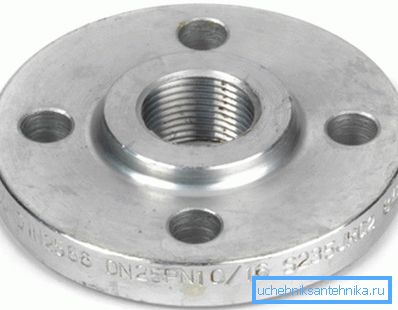

• Fileté.

Les raccords soudés à brides selon GOST 12815-80 sont divisés en:

• Plat soudé (soudé en deux coutures);
• Lâche sur la bague de soudure;
• Bout soudé.

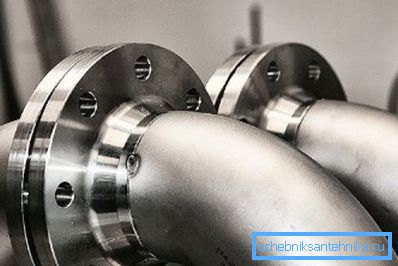

Pour raccorder des tuyaux en acier allié, utilisez des brides libres qui reposent sur l'extrémité à brides du tuyau. La connexion sur le filetage est généralement utilisée pour les pipelines à haute pression.

Les dimensions des brides sont normalisées, ce qui garantit leur interchangeabilité dans les conduites.

Ceci s'applique à:

• Diamètre extérieur de la pièce;
• Le diamètre du cercle boulonné;
• Le diamètre et le nombre de trous de boulons.

Pour l’étanchéité des raccords à bride, un joint spécial est utilisé entre eux, dont la forme dépend des propriétés du liquide ou du gaz transporté et de la pression dans le système.

Selon GOST 12815-80, il existe huit types de brides de plans d’étanchéité:

1. Avec un rebord;
2. Avec languette de connexion;
3. Avec un creux;
4. Avec rainure;
5. Avec épine
6. Sous le joint ovale;
7. Une rainure pour joints d'étanchéité en fluoroplastique;
8. Sous le joint d'objectif.

Il convient de noter que l’étanchéité de la connexion dépend en grande partie de la qualité des joints.

Par conséquent, ils sont soumis aux exigences suivantes:

• Élasticité;
• La force;
• La force;
• Résistance thermique;
• Résistance chimique

Faites attention! Les instructions d'utilisation des raccords filetés et à bride ne permettent pas leur utilisation pour les conduites posées dans des endroits difficiles d'accès pour l'inspection.

Accouplements

Le raccord est une pièce dont le diamètre intérieur est égal au diamètre extérieur des tuyaux à assembler. Ces connexions peuvent être utilisées pour l’installation de canalisations pliables et monolithiques. Dans le premier cas, utilisez des raccords filetés, et dans le second, collez ou sous le raccord soudé.

Je dois dire que dans tous les cas, le couplage fournit une connexion étanche. Le matériau de la canalisation peut être quelconque, le plus important est qu’il coïncide avec le matériau du couplage.

En fait, le couplage est une alternative au raccordement par bride. Par exemple, dans les canalisations en acier, il permet, à l'instar des brides, de démonter et de remplacer des sections individuelles du système. Étant donné que les pipelines de métal ne sont pas trop durables, cette possibilité est très populaire.

Il convient de noter qu'il existe un autre type de raccords - en forme de cloche, qui sont utilisés dans les conduites sans pression, par exemple dans les systèmes d'égout. La connexion est ensuite réalisée à l'aide de joints en caoutchouc.

Conclusion

Comme nous l'avons découvert, les mêmes raccords pour pipelines sont de plusieurs types. Par conséquent, leur choix doit être abordé avec beaucoup de soin. Des pièces de haute qualité et correctement sélectionnées augmenteront la durée de vie du pipeline.
