Raccords de tuyaux et manchons - caractéristiques et

Tout pipeline doit être réparé tôt ou tard. Dans les systèmes complets, le remplacement de pièces individuelles est associé à un certain nombre de difficultés. Par conséquent, dans de nombreux systèmes, les connexions filetées sont utilisées avec des raccords et des manchons. Dans cet article, nous verrons en quoi cela consiste, en quoi ces pièces diffèrent les unes des autres et comment le pipeline est installé avec leur aide.

Embrayage

Informations générales

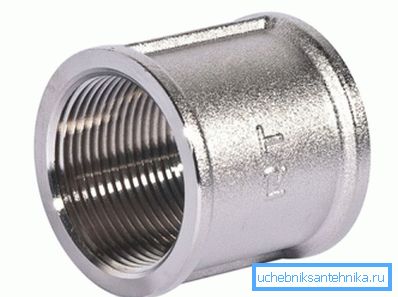

L'accouplement est un raccord de raccordement dont le diamètre intérieur est égal au diamètre extérieur du tuyau. Aux deux extrémités de la pièce, il y a un filetage intérieur dans lequel les tuyaux sont vissés. La longueur du filetage du tuyau est deux fois plus courte que le raccord, ce qui permet de les visser à la même profondeur.

Caractéristiques de couplage

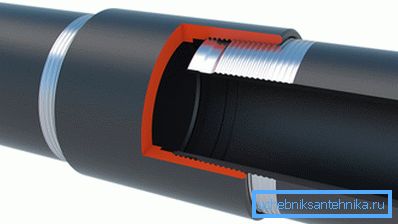

Afin de réaliser correctement la connexion de la structure à l'aide de cet ajustement, vous devez vous familiariser avec sa spécificité. Si vous examinez soigneusement le filetage du tuyau, vous constaterez que les derniers tours ont une profondeur inférieure dans la zone où le fil pénètre dans une surface lisse. Ces bobines sont appelées jogging, ce qui cale le raccord.

Ainsi, la pièce est enroulée sur la piste et verrouillée, après quoi le deuxième tube est vissé dans celle-ci. S'il s'avère que la section filetée du tuyau est plus longue que l'espace libre du raccord, la fuite se fera à l'extérieur, ce qui évitera tout grippage et l'eau traversera les canaux du filetage vers l'extérieur.

Par conséquent, après avoir installé les tuyaux, il doit y avoir quelques tours entre eux. Cette règle doit être respectée lors de l'auto-threading.

Bien que le montage de l'embrayage soit pliable, il ne sera pas possible de remplacer une section particulière de la canalisation sans désassembler tout le système. Pour simplifier cette tâche, dans certaines parties de la structure, nous installons des sgons, dont nous examinerons le dispositif ci-dessous.

Sgony

Informations générales

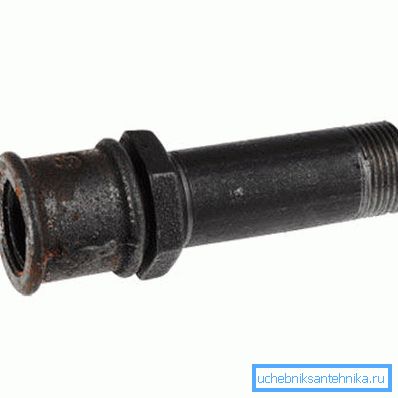

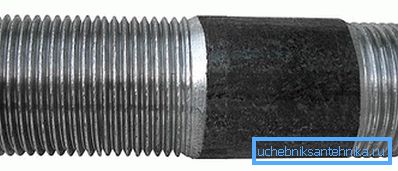

Sgon est également un raccord, qui est en fait un tube court. D'une part, la pièce a un filetage court pour se connecter au raccord. À l'autre extrémité, il y a un long filetage sur lequel sont placés un écrou de blocage et un raccord complet pour la connexion des tuyaux.

Il est souhaitable que le produit ait un filetage suffisamment long, car au cas où les pièces ne s'inséreraient pas dans la section filetée, il serait nécessaire d'augmenter la distance entre les extrémités jointes du tuyau et le percuteur, ce qui réduirait la résistance du raccordement.

Je dois dire que cet élément de connexion est le plus souvent utilisé pour l'approvisionnement en eau. Pour cette raison, il nécessite une bonne protection anti-corrosion. Les plus courants sont les types de lecteurs suivants:

Selon GOST 6357-73, les tailles de supports de tuyaux peuvent être les suivantes:

De plus, il existe quelques tailles intermédiaires. Naturellement, les raccords sont choisis en fonction du diamètre de la conduite.

Caractéristiques de connexion

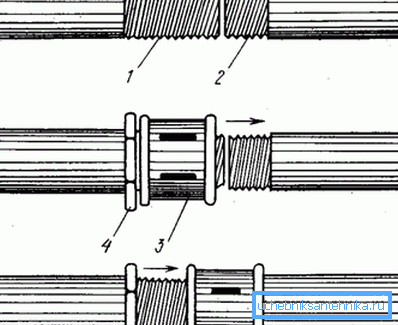

Les instructions pour l'assemblage du pipeline sont les suivantes:

• Tout d’abord, l’accouplement est enroulé sur le tuyau..
• Ensuite, le produit avec le côté court est vissé dans le raccord. (dans certains cas, le lien est connecté directement). La connexion doit être solide, il est donc nécessaire de tordre les pièces jusqu’à ce qu’elle s’arrête.
• Serrer le contre-écrou sur la partie longue de la pièce.
• Ensuite, du côté de la longue section filetée, vous devez visser le raccord de connexion à la butée.
• Après cela, il est nécessaire d'amener l'extrémité du sgon sur le tuyau et de dévisser l'embrayage afin qu'il commence à se déplacer progressivement sur le tuyau. Plus les axes des pièces coïncident avec précision, plus il est facile de terminer la connexion.
• Ensuite, le raccord est bloqué avec un écrou de blocage; pour cela, l'écrou de blocage doit être tourné vers l'accouplement en laissant une distance de plusieurs centimètres.. L'espace résultant entre les pièces doit être rempli de fils de lin enroulés dans le sens de la rotation de l'écrou. Après cela, le contre-écrou est tordu jusqu'à ce qu'il se bloque, ce qui a pour effet de sceller le joint et d'empêcher l'eau de s'infiltrer.

Il est préférable de tordre le contre-écrou avec une clé car ses bords sont assez étroits.

Faites attention! Pour le serrage des joints de tuyau sur le filetage, il faut enrouler du ruban adhésif.

Caractéristiques de démantèlement

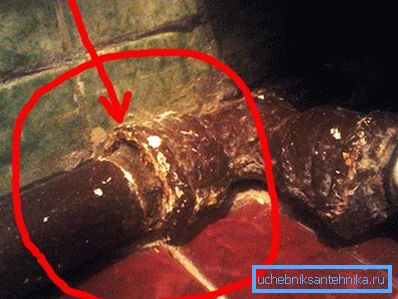

Les gazoducs et les conduites d'eau sont généralement peints afin de les protéger de la corrosion. La peinture peut prolonger la durée de vie du système, mais il est très difficile de démonter les connexions filetées par la suite. Par conséquent, il est possible de peindre les zones avec du fil pas plus d'une fois, et lors du démontage, elles doivent être graissées à la graisse.

S'il est nécessaire de démonter une section d'une structure avec des éléments de liaison peints de manière répétée, il est d'abord nécessaire de brûler la peinture au chalumeau ou de la nettoyer mécaniquement, par exemple à l'aide d'un couteau ou d'un poinçon.

La complexité du démantèlement dépend en grande partie du matériau des raccords. Par exemple, les pièces en fonte ductile sont nettement moins «soudées» avec des tuyaux en acier. Par conséquent, dans la plupart des cas, ils peuvent être dévissés avec une clé. Mais l'embrayage en acier dévisser la clé est peu susceptible de réussir.

Faites attention! Il n'est pas nécessaire de renforcer la clé avec un levier, car elle peut être gâtée sans dévisser la pièce.

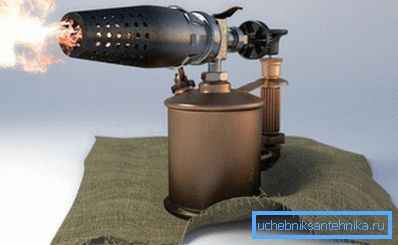

Également pendant le démontage de la canalisation contribue à la chaleur. À ces fins, vous pouvez utiliser une torche à gaz ou un chalumeau. Selon le diamètre du pipeline, le préchauffage peut prendre de 15 minutes à une heure. En même temps, lors du chauffage, le tuyau doit être soumis à une rotation périodique afin que le joint brûle de tous les côtés.

Conclusion

Les couplages et le sony permettent la connexion pliante du pipeline. De plus, l'utilisation de sgon permet de démonter une partie du système sans démonter la totalité du pipeline, ce qui peut être nécessaire lors de l'exécution de divers travaux de réparation. À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
