Raccords de tuyaux: types et appareils

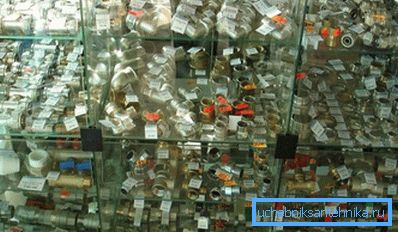

Cet article est un bref aperçu des principaux types de raccords d’eau sur le marché. Nous devons nous familiariser avec leur apparence et leur appareil. De plus, nous aborderons les principes de base de l'installation de raccords dans chaque cas particulier.
Alors allez ...
Raccords en une pièce
Tous les types de joints soudés et brasés entrent dans cette catégorie.
Cuivre
Les tuyaux et les raccords en cuivre pour les systèmes de chauffage et d’alimentation en eau sont montés par soudure.
À quoi ressemble ce processus?

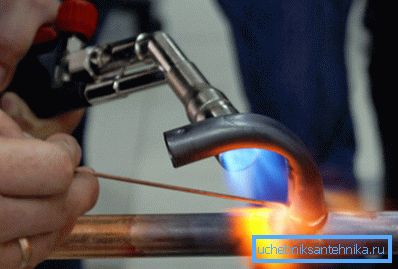

- Le tuyau et le raccord sont chauffés avec un brûleur à gaz et nettoyés du film d'oxyde à l'aide d'un flux.
- Ensuite, dans la torche du brûleur, une barre de soudure est amenée à la prise. En raison de l'effet capillaire, la masse fondue remplit toute la cavité. Après refroidissement, la connexion reste étanche.
Remarque: la plomberie en cuivre peut également être assemblée sur des raccords pliants, dont nous étudierons plus loin la construction.
Polypropylène
Les raccords pour tuyaux de propylène sont montés par soudage à basse température à l'aide d'un fer à souder, chauffé à une température de 240 à 250 ° C.

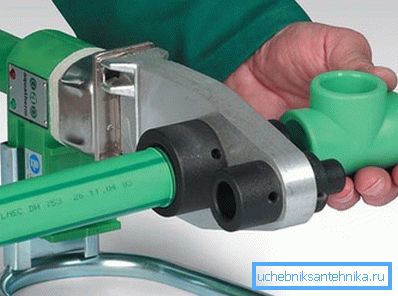

- L'extrémité du tuyau est placée dans la douille du fer à souder. Simultanément, le raccord est placé sur la deuxième partie de l'élément chauffant du diamètre correspondant.
- Une fois les surfaces fondues, elles sont combinées avec un mouvement en douceur vers l’avant. La rotation et tout déplacement après l’insertion du tuyau, sous une interdiction stricte: ils aggravent considérablement la qualité de la soudure.
La durée pendant laquelle les tuyaux et les raccords pour tuyaux en PP doivent chauffer et refroidir dépend de leur diamètre.
| Diamètre nominal, mm | Temps de chauffage, avec | Durée de soudure, avec | La durée de refroidissement complet, min |
| 16 | 5 | 4 | 3 |
| 20 | 5 | 4 | 3 |
| 25 | 7 | 4 | 3 |
| 32 | 8 | 4 | 4 |
| 40 | 12 | 6 | 4 |
| 50 | 18 | 6 | 5 |
| 75 | 30 | 8 | 8 |
Nuance: les tuyaux renforcés d'aluminium avant soudage sont nettoyés de la couche de renforcement sur le site de la future connexion.
Polyéthylène

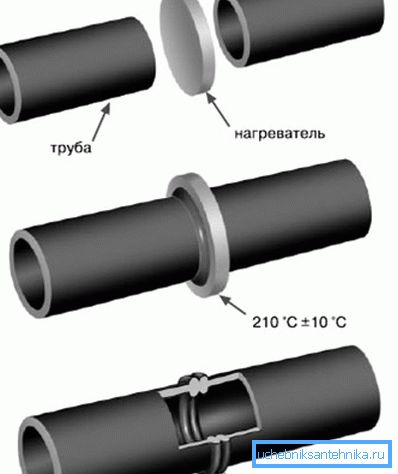

Les tuyaux de plomberie en polyéthylène et les raccords pour le soudage sont également connectés à l'aide d'un fer à souder à basse température; Cependant, le joint n'est pas affleurant mais affleurant.
- Les extrémités des pièces connectées sont pressées contre la surface de l'élément chauffant.
- Une fois fondus, ils sont joints les uns aux autres et maintenus pendant quelques secondes avec un léger maintien.
Les dispositifs mécaniques et hydrauliques de centrage et de serrage sont utilisés pour les conduites sous pression de grand diamètre: leur force peut atteindre des centaines de kilogrammes.
Métal en plastique
Les raccords à sertir pour métal-plastique sont montés sans possibilité de démontage ultérieur. L'extrémité du tuyau est placée sur le raccord, équipée d'une paire de joints d'étanchéité en caoutchouc annulaires, après quoi elle est sertie avec un manchon en acier inoxydable avec une pince spéciale.
Ce type de connexion est considéré comme le plus fiable et, selon la plupart des plombiers, se compare avantageusement à la compression en ce sens qu’il ne fuit pas sur l’eau chaude ni sur le chauffage.
Lors de l'installation, il convient de prendre en compte quelques subtilités:
- Le tuyau devrait être parfaitement rond.. L'ovale conduira au fait que si vous le mettez sur le raccord, vous faites glisser les joints toriques.
- De plus, avant le montage, il est impératif de retirer le chanfrein interne. La raison est la même.
Raccords fendus
Acier

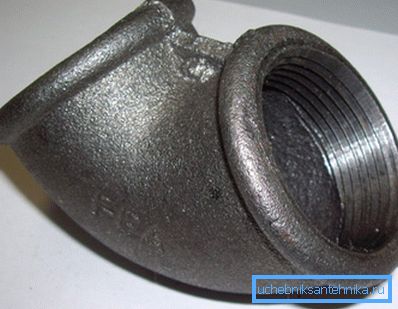

Il y a deux décennies, les plus courantes étaient les raccords filetés en fonte et en laiton; maintenant, avec les tubes d'acier, ils sont progressivement remplacés par des matériaux synthétiques. Pour le scellement des raccords filetés, on utilise du lin (souvent avec une imprégnation de peinture ou de mastic) et de la fibre synthétique (Tangit Unilok et ses analogues).
Cependant: les raccords filetés pour les conduites de gaz sont montés avec du ruban FUM, qui offre une excellente étanchéité à basse pression.
En plus de l'acier fileté, des raccords à sertir peuvent être utilisés pour l'acier: un écrou borgne à l'aide d'un anneau d'arrêt éclate un joint en caoutchouc ou en silicone. La principale exigence lors de l'utilisation de raccords appropriés est une surface de tuyau lisse et une absence totale d'ovalité.
Cuivre

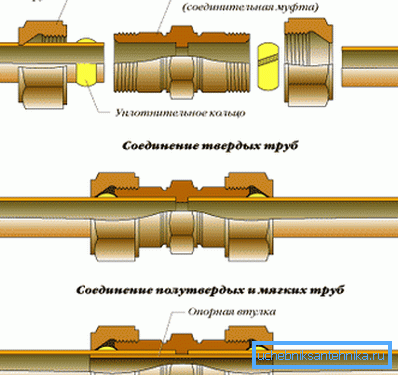

Les raccords à compression pour cuivre se comparent avantageusement aux raccords brasés par une simple installation à l'aide des outils à portée de main.
Seules une paire de clés ou de clés sont nécessaires pour l'assemblage. Lors du serrage de l'écrou évasé, le tuyau est serti avec un anneau fendu; l'étanchéité est assurée par la plasticité du métal. Pour les tubes recuits, la conception prévoit un mandrin, qui ne leur permet pas de se froisser lorsqu'ils sont sertis.
Métal en plastique
La compression

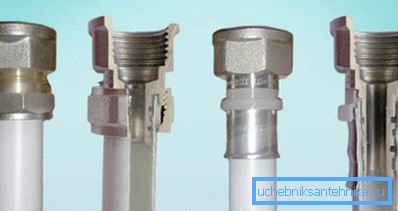

L'étanchéité, comme dans le cas du raccord à pression, est fournie avec une paire de joints toriques. Seul le mécanisme de sertissage est différent: comme dans le cas du cuivre, il est muni d'un anneau fendu, qui est comprimé lorsque l'écrou-raccord est serré.
Comme mentionné précédemment, le schéma de compression est considéré comme peu fiable: sur l’eau chaude et le chauffage, après un certain nombre de cycles de chauffage et de refroidissement, la connexion fuit. Selon l'auteur, la notoriété est absolument imméritée: les fuites lors du montage sont généralement à l'origine des fuites.
Vous voyez, les raccords à sertir nécessitent l'utilisation de pinces spéciales; le prix de l'instrument - au moins 8 à 12 000 roubles - rend irrationnel son achat pour une réparation ponctuelle.
De là deux conséquences pratiques:
- L'installation de métal-plastique avec des composés de ce type est effectuée par des professionnels;
- Ils n'économisent pas sur d'autres outils et opérations technologiques, en particulier sur l'étalonnage et le chanfreinage.
Les raccords à compression sont souvent reliés à une extrémité ovale sciée avec une scie à métaux. Dans ce cas, les bagues de joints d'étanchéité se sont retirées sans pitié des rainures et ont pénétré plus profondément dans le corps. L'étanchéité ne fournit que du polyéthylène qui, lorsqu'il est chauffé, devient très plastique.

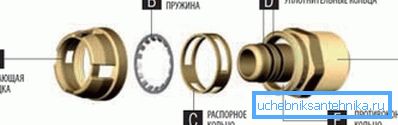

Pousser
Cette conception ne diffère que par le mécanisme de fixation du tuyau: il est serré par un anneau à ressort avec des pattes dirigées vers l'intérieur. L'étanchéité et ici est assurée par une paire de bagues en caoutchouc. D'où les instructions évidentes: lors du montage du pipeline avec vos propres mains, l'étalonnage et le chanfreinage sont également nécessaires dans ce cas.
Polyéthylène
En plus du soudage, des joints de compression peuvent également être utilisés dans l'assemblage de canalisations en polyéthylène. Pour l’étanchéité, des anneaux en caoutchouc responsables nous sont déjà familiers.

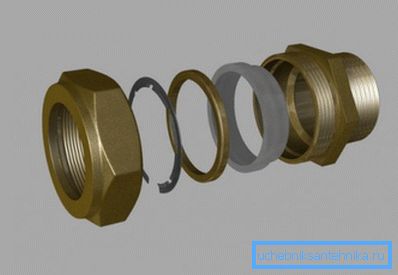

Acier inoxydable corrugué
La conception de la connexion est presque identique à la précédente: le tuyau est serti avec un joint en silicone lors du serrage de l'écrou-raccord.
Polyéthylène réticulé

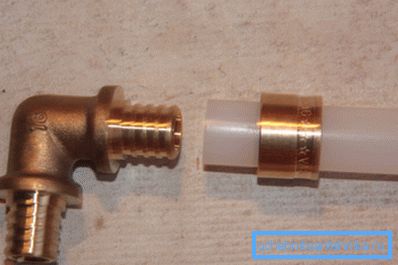

Le raccord est un raccord à chevrons commun. L'étanchéité est assurée par la mémoire mécanique du polyéthylène réticulé: étiré par une rallonge, il reprend sa taille initiale en quelques minutes.
Conclusion
Nous espérons que la description des conceptions présentées aidera le lecteur à choisir les matériaux pour les réparations ou la construction futures (voir également l'article Enregistrement dans des tuyaux: technologie d'installation pour une sécurité maximale).
Comme toujours, la vidéo de cet article contient des informations thématiques supplémentaires. Des succès!
