Raccords pour tuyaux en métal et plastique: types,

Comment les tuyaux en métal-polymère se connectent-ils à l'alimentation en eau? Comment sont organisés les raccords à compression ou à sertir pour tuyaux en métal-plastique? Est-ce que ces appareils ont des problèmes que l'acheteur devrait connaître?

Voyons le comprendre.

Classification

Quels types de raccords pour tuyaux métalliques peuvent être distingués?

Reformulons la question: par quels signes peuvent-ils être classés?

• La fonctionnalité. La forme et l’aspect de la robinetterie est déterminé par son objectif: il est clair que la traverse, le té, le coin du mélangeur et l’adaptateur d’un diamètre à un autre seront différents.
• Matériel. En réalité, la liste est petite: ces produits sont principalement en laiton (parfois avec chromage); Les raccords instantanés nouvellement introduits sont disponibles avec des boîtiers en laiton et en polypropylène.

A propos: sous le plastique, dans ce cas, il y a une entretoise en laiton et un ressort de verrouillage en acier inoxydable.

• Diamètre du robinet. Voici les tailles typiques de raccords pour tuyaux en plastique pour différentes applications.

Remarque: en plus des coudes pour le tuyau métal-polymère, le raccord peut comporter un ou plusieurs filets de tuyau - externe et interne.

• La méthode de fixation du tuyau. Si les autres caractéristiques techniques des raccords pour tuyaux en plastique ne nécessitent pas d’observations particulières, il convient de revenir sur ce point.

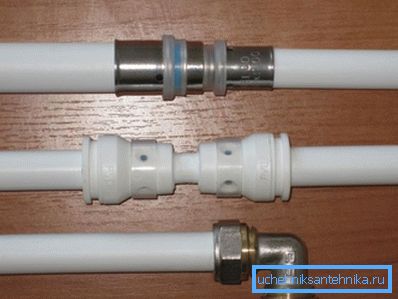

Méthodes de fixation des tuyaux

Alors quelles sont les options possibles?

Avec anneau fendu

Ces dispositifs sont apparus pour la première fois sur le marché russe et ont largement façonné l’attitude du consommateur à l’égard du matériau dans son ensemble.

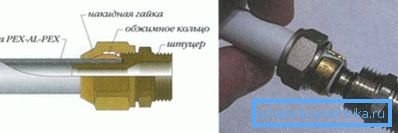

Comment fonctionne un raccord à compression à anneau fendu?

• Le tuyau est serré sur le raccord, équipé d'une paire de joints annulaires, et repose contre la rondelle en plastique fluoré.
• Lors du serrage de l'écrou-raccord, la bague fendue est comprimée, ce qui comprime le tuyau au niveau de la buse et évite sa déconnexion accidentelle.

Important: l’étanchéité de la connexion n’est pas assurée par sertissage, à savoir les joints annulaires. L'anneau fendu fixe uniquement le tuyau.

Comment une telle connexion est-elle montée?

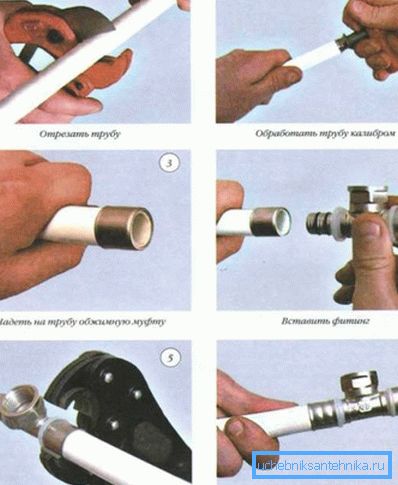

Voici une instruction typique de la plupart des fabricants:

1. Le tuyau est coupé en place avec un cutter.
2. Puis, avec l'aide d'un calibrateur, elle se débarrasse de la moindre ovalité. En outre, au moins sur la surface interne est chanfreiné.
3. Un écrou borgne et une bague fendue sont successivement enfoncés dans le tuyau.
4. Le tuyau est mis sur le raccord à la butée.
5. La bague et l'écrou fendus sont décalés vers le bord - également contre la butée - après quoi le fil est serré d'abord manuellement, puis avec une paire de clés.

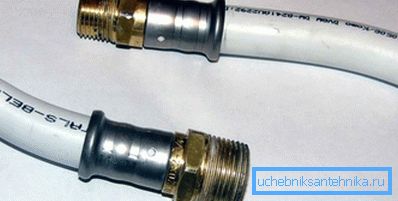

Raccord à sertir

Les pré-raccords pour les tuyaux en métal et plastique sont disposés quelque peu différemment: au lieu d'un écrou et d'une bague fendue, le tuyau situé au niveau de l'étranglement serre une pince déformée par des pinces spéciales de tous les côtés.

Si, dans le cas précédent, l’installation de raccords pour tuyaux en métal et plastique exige seulement que vous disposiez d’une paire de clés à molette ou à extrémité ouverte, vous devrez vous procurer une pince spéciale. Le prix d'un outil de qualité est d'au moins 9 000 à 10 000 roubles; Les acariens électriques robustes peuvent faire en tout 40.

 La séquence des opérations diffère peu de celle décrite ci-dessus:

1. Le tuyau est coupé et calibré.
2. La pince est entraînée par son bord.
3. Le bout du tuyau est serré sur le raccord.
4. La pince est renvoyée sur le bord jusqu’à ce qu’elle s’arrête et sertie avec une pince jusqu’à ce qu’une déformation visible de la bague apparaisse.

Pousser

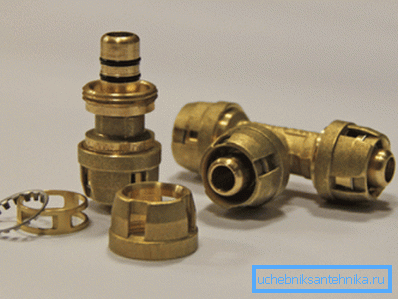

Des raccords instantanés sont apparus sur le marché intérieur assez récemment. Leur appareil est très spirituel et ne diffère pas en complexité.

Son principal avantage est que l’installation de la connexion, selon les assurances des fabricants et des vendeurs, peut être faite à la main, sans aucun outil. Il suffit d'insérer l'extrémité du tuyau dans la gorge annulaire, appuyez - et le travail est terminé.

Dans cette connexion reste pliable - juste assez pour dévisser l'écrou.

Nuance: un couteau pour couper et calibrer encore besoin. L'ovalisation de la conduite et l'absence de chanfreins peuvent entraîner une rupture d'étanchéité sous pression.

Comment ça marche? En général, le mécanisme n’est pas difficile à comprendre après l’examen d’un instantané: l’étanchéité est assurée par les mêmes joints annulaires en caoutchouc; Des saillies en anneau à ressort en acier fixent la surface du tuyau et empêchent son retournement. La garniture supplémentaire ne permet pas au ressort de verrouillage de se déplacer trop près du bord.

Des problèmes

Malheureusement, grâce à la conception en anneau fendu, le métal-plastique dans son ensemble a acquis une réputation de matériau extrêmement peu fiable. Quelle est la raison? En raison du fait que lors de l'installation de l'alimentation en eau chaude ou du chauffage, plusieurs cycles de chauffage et de refroidissement ont commencé à s'écouler.

Fait intéressant, les raccords à sertir de ce problème sont pratiquement dépourvus. Il n’existe toujours pas assez de données sur les raccords instantanés. Il est donc trop tôt pour tirer des conclusions.

Alors quel est le problème? Pourquoi les connexions circulent-elles?

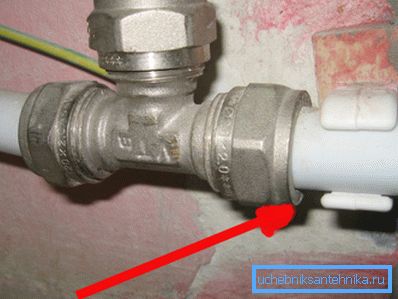

Et parce que les violations de l’ovalité du tuyau et les chanfreins non portés lors du montage déchirent les joints annulaires. En conséquence, après sertissage avec une bague fendue, l’étanchéité n’est assurée que par la couche interne de polyéthylène, qui se déforme simplement lors du chauffage et à pression constante. Quand il se refroidit, des lacunes apparaissent dans lesquelles l'eau se précipite.

Avis - toutes les connexions ne circulent pas. Seulement ceux où le joint en caoutchouc est brisé.

Pourquoi appuyer sur cette attaque contournée?

Il y a deux raisons.

1. Leur essayage est arrangé un peu différemment. Les rainures avec des anneaux sont plus profondes et plus difficiles à déloger.
2. Après avoir dépensé une quantité impressionnante de pinces à sertir, il est peu probable que l'installateur réalise des économies sur le calibrateur. En même temps, lors de l’installation de joints de compression, le couteau est souvent remplacé par une scie à métaux et les chanfreins ne sont en principe pas supprimés.

Alors, que faire si de l'eau chaude coule de dessous l'écrou borgne?

• Dévissez l'écrou et démontez la connexion.
• Re-couper et calibrer l'extrémité du tuyau.
• Corrigez ou remplacez les joints toriques.
• Remonter.

Conclusion

Nous espérons que notre excursion dans le dispositif de certains types d’équipements sanitaires sera utile au lecteur. Il est préférable que vous choisissiez les raccords pour tuyaux en métal et plastique (voir également l'article Raccord pour tuyaux en PVC: une option économique pour le montage de communications).
