Raccords pour tuyaux métalliques: connectez les pièces de

Les raccords pour tuyaux en métal-polymère, ainsi que les pièces pour l'assemblage de communications composées uniquement d'éléments métalliques, peuvent être très différents. Dans ce cas, les différences résident dans le matériau à partir duquel les connecteurs sont fabriqués et dans leur conception.

Ci-dessous, nous examinons les principaux types d'éléments, en prêtant attention à leurs forces et leurs faiblesses.

De quoi sont-ils faits?

Un aperçu de la gamme de raccords commencera par une analyse des matériaux utilisés pour les fabriquer. En règle générale, la pièce de raccordement en métal coïncide avec le métal utilisé pour la pose des communications de tuyaux, à quelques exceptions près.

Le plus souvent pour la fabrication de raccords de tuyaux sont utilisés:

• Fonte de fer. Le matériau résiste aux contraintes et aux influences chimiques, résiste aux pressions élevées. La plupart des modèles en fonte offrent une connexion filetée, mais vous pouvez également trouver des raccords qui nécessitent une étanchéité supplémentaire avec du mortier de ciment, des mastics ou même du plomb. L'inconvénient des raccords en fonte est une masse importante et un prix élevé.

• Acier Il est utilisé au même endroit que la fonte, qui est moins fragile en raison de sa plus grande élasticité. Contrairement à la fonte, les raccords en acier sont défaillants plus tôt car ils sont plus sensibles à la corrosion (notamment électrochimique).
• Laiton. Une bonne option en termes de fiabilité de connexion, de durabilité et de performance. Des raccords en laiton peuvent être utilisés pour agencer des conduites en métal, ainsi que pour installer des communications en plastique.

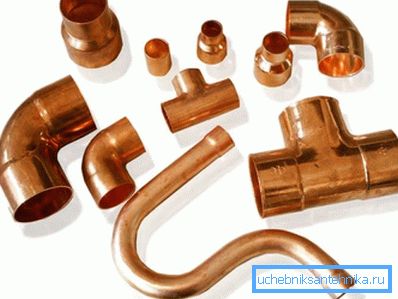

• Cuivre. Ces pièces seront les plus chères, mais elles fourniront en même temps le raccordement le plus fiable et le plus durable des tuyaux. Le plus souvent utilisé dans les systèmes de chauffage, mais peut être impliqué dans l'assemblage de conduites d'eau dans les maisons privées et les organisations commerciales.

Faites attention! Le cuivre et le laiton sont rarement utilisés pour la pose de communications dans le tronc.

De plus, lors de l'installation de systèmes d'alimentation en eau basés sur des tuyaux en métal-plastique, des connecteurs en technopolymères avec des inserts en métal (acier ou laiton) sont également utilisés.

Variétés de design

Pour le soudage ou le brasage

Si les matériaux sont plus ou moins clairs, essayez de comprendre les configurations.

Les plus simples sont les connecteurs pour lesquels une soudure est utilisée ou (dans le cas de pièces en cuivre / laiton) une soudure.

• Le raccord soudé représente un fragment de tuyau d'une certaine configuration. En règle générale, son diamètre correspond au diamètre des conduites connectées, ce qui permet de souder les bords des produits bout à bout.
• La majorité absolue des raccords soudés sont en acier «noir». Dans ce cas, la soudure est obtenue suffisamment fiable pour résister à la pression la plus élevée possible.

• Des pièces en cuivre et en laiton sont produites pour lesquelles une soudure est appliquée. Leur configuration prévoit la présence d'une prise pour l'installation du tuyau, tout en laissant un espace minimum pour le remplissage avec de la soudure.

Faites attention! Les tuyaux de soudage et de brasage sont des technologies assez complexes qui nécessitent un développement à long terme. Les instructions textuelles et les vidéos explicatives doivent donc être étudiées de manière approfondie et, mieux encore, sous la direction d’un maître expérimenté.

Sous le fil

Les pièces filetées sont parmi les plus courantes. Ils peuvent être fabriqués à partir de n'importe lequel des matériaux ci-dessus, mais la primauté dans ce segment tient certainement à l'acier et au laiton.

Ce qui suit est typique des connexions filetées:

• Le plus souvent, ces pièces sont utilisées pour raccorder des tuyaux d'un diamètre de 50 mm ou moins. Avec une circonférence plus longue, le filetage ne peut pas fournir l’étanchéité requise.
• Pour disposer un genou, un té ou une traverse, il est nécessaire d'avoir un filetage non seulement sur le raccord mais également sur le tuyau. Dans certains cas, la coupe doit être effectuée indépendamment à l'aide d'outils spéciaux - matrices.
• Parfois, les connexions nécessitent un compactage supplémentaire. À cette fin, une bobine de matériau synthétique (ruban polymère) ou naturel (étoupe de lin et analogues) est fabriquée à la jonction.

Astuce! Les débutants font souvent l'erreur de penser que plus le fil est serré, plus le joint sera serré. En fait, avec des efforts excessifs, il existe un risque de "traîner", de casser le fil et d'obtenir une fuite garantie.

Sous la bride

Pour le montage de pièces de diamètre supérieur à 50 mm, des brides de tuyauterie sont utilisées.

Un exemple d'un tel raccord est présenté dans l'image de cette section.

• En règle générale, ces produits sont sélectionnés dans la section transversale du pipeline. De plus, il arrive que des joints à bride soient soudés directement sur les tuyaux, mais dans ce cas, la fiabilité de l’assemblage est considérablement réduite.
• Pour sceller au lieu de contact peut être installé joint en matériau élastique. Dans ce cas, le raccord de deux tuyaux nécessite un entretien périodique pour remplacer une pièce usée.

• L'avantage des raccords à bride réside dans le fait qu'ils peuvent être utilisés pour installer des vannes d'arrêt, divers capteurs, vannes, etc. sur des conduites de grand diamètre.

Serti

Récemment, des raccords à compression ont été utilisés pour raccorder des tuyaux en métal.

Leur principe de fonctionnement est presque identique à celui utilisé lors de l'utilisation d'un raccord à compression pour un tuyau en plastique:

• Un écrou borgne en métal (acier ou laiton) est installé sur le filetage.
• Lors du vissage de l'écrou, il presse un joint spécial en matériau élastique ou en métal mince sur l'interface.

Faites attention! L'utilisation de tampons en caoutchouc ou en polymère impose une limitation des conditions de température dans lesquelles le système peut être utilisé: le chauffage maximal est de 95⁰C.

• Parallèlement, grâce à la pression, l’étanchéité est assurée pour le fonctionnement du système.
• Certaines sociétés produisent des modèles universels de ces dispositifs, qui conviennent tout aussi bien aux tuyaux en acier et en plastique.

Les produits de ce type sont généralement utilisés dans l'agencement de systèmes d'alimentation en eau. Le principal avantage dans ce cas est un gain de temps significatif: le tuyau est mis dans un raccord sans filetage, ce qui facilite grandement notre travail.

D'autre part, un tel schéma d'installation présente des inconvénients. Par exemple, avec un effort sérieux, le tuyau peut être simplement retiré, en particulier si le joint est quelque peu rétréci et a perdu de son élasticité. Bien sûr, un tel vecteur de force est atypique pour les pipelines, mais il faut se rappeler cette fonctionnalité!

Conclusion

Assemblant des communications métalliques de nos propres mains, nous devons choisir non seulement les tuyaux eux-mêmes, mais également les pièces qui seront utilisées pour les ancrer. C’est pourquoi il est important, avant de commencer à travailler, de vous familiariser avec l’ensemble des équipements disponibles et de choisir ceux qui correspondent le mieux aux tâches définies, à nos exigences et à nos capacités financières.

Vous trouverez un aperçu plus détaillé des produits décrits ci-dessus dans la vidéo de cet article.
