Réseaux d'approvisionnement en eau et d'assainissement

Chaque logement devrait être équipé d'un système d'approvisionnement en eau et d'égout. C'est l'une des conditions les plus importantes pour une personne vivante à l'aise. Pour que ces structures techniques fonctionnent, elles doivent être connectées à des autoroutes externes. C'est bien s'il y a un égout de la ville et de l'eau courante près de la maison. Vous pouvez facilement vous connecter et utiliser.

Regardons les caractéristiques de l'installation dans l'ordre:

1. Avant de commencer les travaux, il est nécessaire de dessiner une future autoroute. Définir le type de sol et le niveau de l'eau souterraine. Renseignez-vous sur le niveau de gel du sol - il varie selon les régions. Calculez le débit et le drainage de l'eau par jour pour déterminer le diamètre du tuyau. Sur la base de tous les calculs, l'équipement nécessaire sera sélectionné.
2. Les autoroutes extérieures doivent se situer au-dessous du niveau de gel du sol de 50 cm, faute de quoi le pipeline devra être isolé, ce qui entraînera des coûts supplémentaires.
3. Lorsque le pipeline doit traverser une section qui ne peut être creusée, une perforation est faite dans le sol. Il est effectué à l'aide de divers outils. À la maison, cela peut être une perceuse, une pelle, des débris et d’autres appareils. Dans les constructions à grande échelle, par exemple, sous les routes, les perforations sont effectuées avec un équipement spécial.
4. En cas d'intersection de conduites d'eau et d'eaux usées, des manchons métalliques sont installés au point d'intersection. La longueur de la gaine dans le sol sableux est de 10 m de part et d'autre du point d'intersection des tuyaux. Dans les sols argileux et noirs, la longueur de la gaine est de 5 m.
5. Le système d'alimentation en eau à l'intersection est placé à 40 cm au-dessus de l'égout.
6. En cas de passage parallèle des tuyaux, la distance entre eux est maintenue à au moins 1,5 m.
7. L’alimentation en eau des locaux résidentiels doit être située à 1,5 m du gazoduc et du système d’égouts.

Réseau d'eau externe

Avant de commencer le travail, il est nécessaire de creuser une tranchée depuis la source d’alimentation en eau jusqu’à entrer dans la pièce. Les travaux sont réalisés selon le projet préparé. La profondeur de la tranchée est de 1,5 à 2,5 m et inférieure de 50 cm au niveau de gel.Le fond de la tranchée est nivelé et rempli d'un coussin de sable et de gravier. Ensuite, cet oreiller est percuté et des prims sont creusés au niveau des joints de tuyaux. Pour l'installation, utilisez des tuyaux en divers matériaux. Maintenant, en raison de la durabilité et de la facilité d'installation, les tuyaux en plastique sont très populaires. Le diamètre est calculé par la longueur de l'alimentation en eau et le volume d'eau consommé. Mieux vaut en prendre un peu avec le stock:

• Si la longueur atteint 10 m, il suffit d'installer à partir d'un tuyau de 25 mm.
• Si la longueur atteint 30 m, un tuyau de 32 mm de diamètre est utilisé pour l'installation.
• Si la longueur est supérieure à 30 m, il est nécessaire d'utiliser un tuyau d'un diamètre de 38 mm.

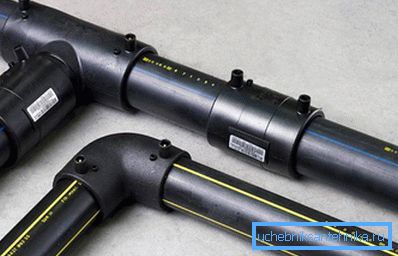

La connexion des tuyaux est faite en fonction de leur matériau. Cela peut être du soudage, du brasage, une connexion par couplage, etc. L’installation de l’alimentation en eau commence du point de prise d’eau jusqu’aux locaux. Si nécessaire, des vannes d'arrêt sont placées sur le pipeline. Un puits d’inspection est en cours de construction sur le lieu d’installation de l’armature. Au point le plus bas de la canalisation, une vanne de vidange est installée pour l'évacuation d'urgence de l'eau et un trou d'homme. Après l'installation, effectuez des essais sur les pistes hydrauliques

La ligne est remplie pendant 2 heures avec de l'eau sans pression. Une fois ce temps écoulé, une pression est appliquée et maintenue pendant environ une demi-heure. Toutes les connexions sont vérifiées. Après des tests réussis, si nécessaire, le pipeline est isolé avec des matériaux spéciaux. La tranchée est d'abord remplie de sol mou ou de sable avec du gravier afin de ne pas endommager le tuyau avec des morceaux de terre solides. Ensuite, il y a un remblayage complet de la tranchée.

Réseau d'égout extérieur

L'installation du réseau d'égouts externe commence également par le creusement d'une tranchée plate du puits de captage jusqu'à l'entrée dans la pièce et se trouve à 50 cm sous le niveau de gel du sol. Le fond de la fosse est nivelé et recouvert d'un coussin de sable d'environ 10 cm.Dans les grands réseaux d'égouts, un puits de contrôle est installé tous les 10-12 m.

Dans la vie quotidienne, les tuyaux à installer sont en fonte ou en PVC. Le diamètre est choisi en fonction du volume des eaux usées. Pour un lavabo et une salle de bain, un diamètre de 50 mm suffit. Si vous raccordez la toilette et d’autres appareils de consommation d’eau, l’installation doit être réalisée à partir d’un tuyau d’un diamètre de 110 à 160 mm. Les tuyaux pour les eaux usées extérieures préfèrent actuellement installer du PVC. Il diffère des tuyaux internes en orange.

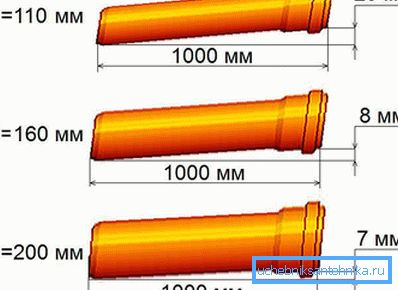

L'installation du système commence du puisard à la pièce. Lors de la pose du pipeline, il est impératif de résister à la pente, car les eaux usées se déplaceront par gravité. La pente est maintenue entre 2 et 3 degrés entre le point de départ et le puisard, ce qui correspond à environ 2 cm par 1 mètre de tuyau d'égout. Il est impossible de surestimer la pente, car les drains liquides s’écouleront rapidement et sont solides. rester dans les tuyaux. Il est également impossible d'abaisser une pente. Sinon, toutes les accumulations solides ne pourront pas se déplacer le long du tuyau avec l’eau. L'installation des tuyaux en PVC est réalisée par des joints dans la gorge de laquelle est inséré un anneau en caoutchouc. Dans les puits, un té est installé sur le pipeline avec une fenêtre pour inspection.

En fin de travail, la ligne est testée simplement en drainant l'eau. Les connexions sont vérifiées. Avec un résultat positif, si nécessaire, le tuyau est isolé. Le réseau d'égout fini est rempli de sable, puis du reste du sol. Cette performance peut être considérée comme complète.
