Roulage de tuyaux: technologie et outils spéciaux

Le laminage ou le laminage de tuyaux est un processus de production au cours duquel un produit métallique est déformé dans un sens ou dans un autre, en tenant compte de l'angle de flexion requis.

Dans cet article, nous allons parler des types de fraisage disponibles et à quelles fins ils sont utilisés. En outre, nous examinons ce qu’est un laminoir de tuyau et son fonctionnement.

Types de roulement

Aujourd'hui, un certain nombre d'opérations sont pratiquées partout, qui sont unies par un nom commun: roulement. Il convient de noter que tous ces processus technologiques diffèrent de manière significative à la fois par la méthode de mise en œuvre et les caractéristiques de l'équipement utilisé.

Alors, par quelles méthodes sont effectués les tubes roulants? Les deux méthodes principales sont la déformation radiale (traitement de la section transversale) et la flexion.

Déformation radiale

La déformation radiale est réalisée en augmentant ou en diminuant la section transversale. L'augmentation du diamètre est appelée évasement et la diminution - laminage.

Regardons de plus près comment ces processus sont réalisés:

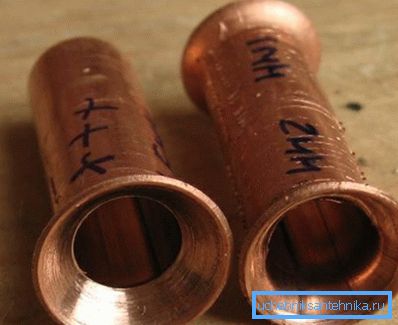

• L'expansion de la section transversale en augmentant le diamètre vous permet de créer une petite douille à l'extrémité du tuyau. Une telle prise est la condition première pour la mise en œuvre d'un raccord sans installer les éléments individuels du pipeline. Après avoir créé l’extension requise, il est possible d’insérer un tuyau de diamètre inférieur dans la prise et de fixer ensuite le raccordement de manière sûre.

• La réduction du diamètre du tuyau est le processus d'expansion opposé. Si la technologie précédente vous permet d’obtenir une prise de courant, la section transversale est alors enroulée doucement et progressivement. Pourquoi en as-tu besoin? Le diamètre de la section transversale est rétréci afin de faciliter l’entrée du tuyau dans la prise et de le fixer de manière plus fiable.

Important: le premier et le second processus technologique sont réalisés sur des métaux ductiles non friables sans préchauffage. Si vous devez travailler avec des métaux durs qui sont sujets à la fissuration sous des charges mécaniques, un préchauffage peut être nécessaire, dans lequel le produit sera plus ductile et malléable.

Essayons maintenant de déterminer avec quel outil on procède au roulement radial des tuyaux de frein.

Outil évasé

L’instruction pour augmenter le diamètre d’une section poivrée permet l’utilisation de divers outils, des plus primitifs aux plus complexes:

• Le dispositif le plus simple utilisé activement par les plombiers et les installateurs de systèmes divisés est un cône métallique à surface lisse.. Il est possible de fabriquer un tel appareil de vos propres mains, il suffit de meuler un cylindre en métal à la forme souhaitée, puis de polir la surface. Cependant, un tel outil peut être acheté, car son prix est bas. Le principe de l'appareil est simple. Il est nécessaire d'insérer l'extrémité du cône dans la coupe du tube et de le faire tourner avec force plusieurs fois. Parmi les avantages de la solution, nous notons le coût abordable et la durabilité de l'appareil. Mais il existe également des inconvénients, parmi lesquels la possibilité de traiter des tuyaux en métaux doux uniquement et le manque de contrôle précis du degré de dilatation.
• Un cône plus technologique et sophistiqué est équipé d'un cliquet. Les instructions d'utilisation d'un cône amélioré sont très similaires à celles de l'élément précédent. Le cône est inséré dans la section et tourne avec pression. La présence du cliquet simplifie le processus de vissage dans le cône et aide à réguler la force.
• Expander est un autre outil conçu pour le brûlage rapide et relativement de haute qualité des tuyaux en métaux tendres.. La partie active de l’extenseur est équipée de plusieurs segments. En pressant les poignées de l'outil, nous plantons les segments qui, à leur tour, étirent le tube. L'inconvénient de la solution est que les parois de la prise ne sont pas suffisamment lisses.

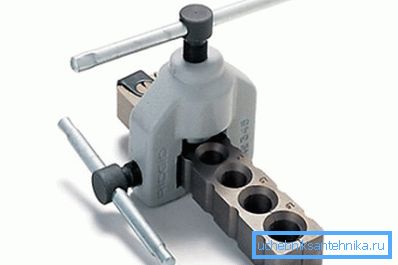

• Un outil de fraisage conique excentrique est la solution la plus avancée pour travailler avec des produits en métal doux.. Les instructions d'utilisation de l'outil sont simples: il suffit d'insérer le tuyau dans le trou du diamètre approprié et de faire pivoter la poignée. L'outil peut être équipé d'un dispositif de sécurité qui ne permet pas au diamètre de se dilater plus que nécessaire. Le traitement des tuyaux avec cet outil fournit le meilleur résultat par rapport à tous les outils énumérés précédemment.

Outil roulant

• Un marteau est l'outil le plus simple qui peut être utilisé pour appliquer des coups doux sur le bord d'un tuyau. Afin de ne pas plier le tuyau, il est conseillé d'insérer une tige métallique.
• Les pinces spéciales sont un outil professionnel pour le laminage de tubes en cuivre, garantissant une qualité de pliage acceptable. Pour que le traitement des produits métalliques nécessite moins d’effort physique, vous devez choisir des modifications avec une plus grande longueur des poignées. (Voir également l'article Tubes en cuivre évasés: caractéristiques.)

Important: pour un traitement plus précis des bords des tuyaux, une machine spéciale à rouleaux peut être utilisée. Les machines de ce type sont conçues pour un usage professionnel et leur prix est donc élevé.

Coude de tuyau

Le cintrage des tuyaux est également appelé roulement. Ce type de traitement est largement utilisé dans la fabrication de divers pipelines.

Considérez les principales catégories d’outils qui vous permettent de vous plier rapidement et qualitativement.

• Le ressort (interne et externe) est utilisé par les plombiers pour déformer les tuyaux en stratifié à base de métal. Un tel laminage pour les tuyaux en cuivre est facile à utiliser, son prix est bas, mais malheureusement, il ne convient pas pour travailler avec des métaux plus rigides que le cuivre.

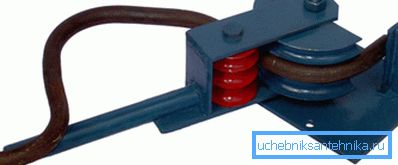

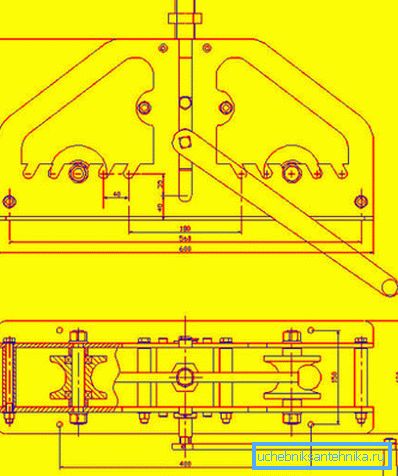

• La cintreuse de tubes est une solution universelle pour la déformation de divers tuyaux métalliques à l'angle requis. De plus, en utilisant un tel outil, vous pouvez observer le rayon de rotation du tuyau. La cintreuse fonctionne grâce à la force musculaire appliquée sur le collier de levier.
• Les rouleaux de pliage sont des dispositifs qui permettent de déformer des tuyaux en métaux rigides. L'outil consiste en une plate-forme sur laquelle, à une certaine distance les uns des autres, des rouleaux sont installés à travers lesquels le tuyau est tiré. En ajustant le rouleau de pression, vous pouvez contrôler l’angle et le rayon de la courbure. (Voir aussi l'article Comment plier un tuyau de profil: fonctionnalités.)

Conclusion

Vous savez maintenant ce qu'est une fraiseuse pour tubes, comment elle fonctionne et dans quel but elle est utilisée. Plus d'informations utiles que vous pouvez trouver en regardant la vidéo dans cet article.
