Soudage de tuyaux en polyéthylène: instructions pour le

Pendant des années, le matériau le plus populaire pour la construction de systèmes d'approvisionnement en eau et de chauffage était les tuyaux en métal. Aujourd'hui, ils sont remplacés par des analogues de polymères et, par conséquent, le soudage des tuyaux en polyéthylène est utilisé à la place des raccords filetés traditionnels.

Dans cet article, nous aborderons le processus de soudage des produits polymères et comment et avec quels outils ce travail est effectué.

Avantages du joint soudé

Le soudage de tuyaux en polyéthylène nécessite la disponibilité d'expérience et l'utilisation d'outils spéciaux. Pourquoi le choix de ce type de raccordement des éléments de la canalisation est considéré comme plus prometteur par rapport à l’utilisation de raccords de tuyauterie filetés traditionnels.

Il y a plusieurs raisons pour choisir un joint soudé et parmi elles:

• longue durée de vie, quelle que soit la qualité du milieu liquide transporté;
• pas besoin d'entretien régulier;
• délais courts pour l'installation;
• prix raisonnable d'un raccord soudé;
• absence absolue de fuites pour une installation correcte;
• aspect esthétique du pipeline fini.

Sélection de tuyaux

Avez-vous décidé d'installer la plomberie ou le système de chauffage vous-même?

Dans ce cas, il est nécessaire de déterminer quels tuyaux conviennent à la fabrication du joint soudé.

• Une solution universelle consiste à utiliser des tubes en polypropylène spécialement conçus pour être installés via une connexion thermique.. De tels éléments structurels ayant le même succès sont utilisés pour l'appareil, à la fois d'eau froide et d'eau chaude. En outre, les tuyaux en polypropylène (PP) constituent la solution optimale pour la mise en place des systèmes de chauffage, y compris les systèmes "sol chaud".
• Pour le dispositif d'alimentation en eau froide, vous pouvez utiliser des produits en plastique (PE) et en polyfluorure de vinylidène (PVDF) portant le marquage PN 16. Ces tuyaux sont relativement peu coûteux, mais résistent à une pression de travail ne dépassant pas 1,6 MPa.
• Pour le dispositif de chauffage et d'eau chaude peuvent être appliqués des tuyaux en plastique étiquetés PN 20. De tels produits peuvent résister à une pression nominale à long terme allant jusqu'à 2 MPa.

Important: le marché propose une sélection limitée de tubes en polypropylène renforcés de papier aluminium. De tels produits sur une coupe sont similaires aux stratifiés à base de métal, mais sont destinés à être installés par soudage.

Variétés d'appareils de soudage

Les équipements modernes de soudage de tuyaux en polyéthylène sont représentés par une large gamme d'appareils de haute technologie, de conception différente, de marque de fabricant et, bien sûr, de prix.

Presque tous les dispositifs de raccordement thermique de tuyaux et de raccords en polymère, malgré leurs caractéristiques extérieures, présentent de nombreuses caractéristiques similaires. Dans la conception de tout fer à souder, il y a un élément chauffant, un régulateur d'alimentation en tension responsable de l'intensité du chauffage et un boîtier avec poignées.

Cependant, malgré les similitudes évidentes, tous les fers à souder présents sur le marché peuvent être répartis dans les catégories suivantes:

• Dispositif de soudage manuel - conçu pour fonctionner avec des tuyaux en polyéthylène et en polypropylène.

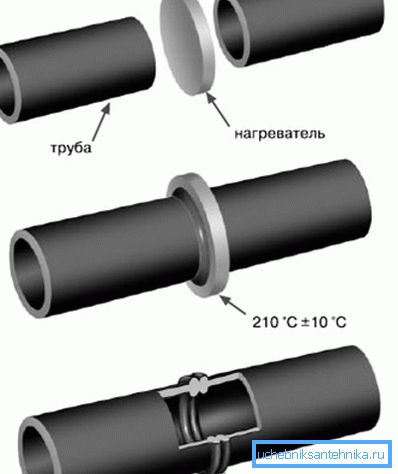

Le principe de fonctionnement de tels dispositifs consiste à traiter les joints entre le tuyau et le raccord. L'utilisation de tels fers à souder est possible si le diamètre des pièces soudées ne dépasse pas 50 mm.

Important: il existe rarement des modifications manuelles qui fonctionnent avec un diamètre allant jusqu'à 125 mm.

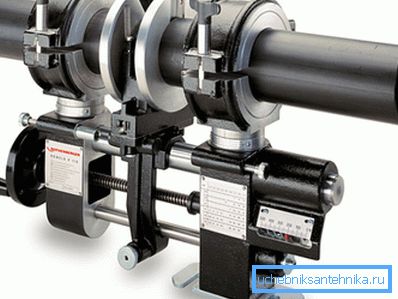

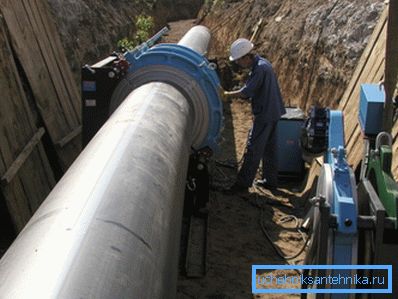

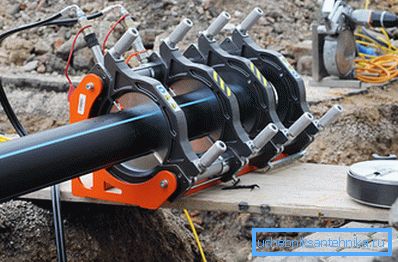

• Les dispositifs mécaniques sont conçus pour fonctionner avec des tuyaux d’un diamètre de 50 mm et plus.

Le principal avantage des dispositifs mécaniques est leur polyvalence opérationnelle. De tels fers à souder fonctionnent avec la plupart des variétés de tuyaux en plastique.

Les inconvénients des équipements mécaniques comprennent le prix élevé et la gestion complexe, que tous les installateurs débutants ne peuvent pas gérer.

Selon la configuration de l'élément chauffant, on distingue les modifications domestiques plates (xiphoïdes) et centrales. Selon la plupart des experts, il est préférable d’utiliser des modifications de la tige, car de tels dispositifs permettent de travailler dans des endroits difficiles à atteindre ou à l’état restreint.

Choisir un appareil de soudage à usage domestique

Comme indiqué précédemment, tous les fers à souder pour tuyaux peuvent être manuels ou mécaniques par principe. De plus, si les premiers sont conçus pour fonctionner avec des diamètres réduits, les derniers conviennent à un usage industriel.

Étant donné que la plupart des installateurs débutants acquièrent un outil pour la construction de canalisations domestiques, la modification manuelle constitue le meilleur choix, pour des raisons évidentes:

• Les outils à main soudent des tuyaux ayant un diamètre de section pouvant atteindre 50 mm. Dans le même temps, la majorité des systèmes de chauffage et d’alimentation en eau domestiques sont construits à l’aide de tuyaux de ce diamètre.
• Les outils à main sont relativement compacts et faciles à utiliser, ce qui est important pour les débutants.
• Les outils à main sont plusieurs fois moins chers que leurs homologues mécaniques et peuvent donc être achetés spécifiquement pour une installation unique.

Que rechercher lors de l'achat d'un appareil électroménager:

• Achèvement - les appareils sont livrés à la vente sous la forme d'un ensemble avec un certain nombre de buses. Plus l'équipement de l'appareil acheté est impressionnant, mieux c'est. Les meilleurs choix sont des jeux avec un jeu de buses pour des tuyaux de diamètre de 16, 32, 50, 110 mm.
• La puissance est un paramètre important, car elle dépend de la rapidité avec laquelle l'installation sera réalisée. En règle générale, pour le système de canalisations domestiques, des modifications avec une puissance maximale de 1 KW suffisent amplement.
• Une marque n'est pas le paramètre le plus important, car ce n'est pas tant la marque du fabricant qui importe, mais le pays où l'appareil est fabriqué.

Il est préférable d’acheter non pas des produits turcs ni chinois, mais des appareils fabriqués en Europe, par exemple en République tchèque. Ces appareils ne coûtent guère plus cher, mais la différence de prix est pleinement justifiée par la qualité et la fiabilité de l’instrument.

Comment souder

Important: avant de souder des systèmes d’alimentation en eau domestique ou de chauffage, vous devez vous exercer à utiliser des tuyaux superflus.

Les instructions pour le soudage de tuyaux en polyéthylène sont les suivantes:

• nous coupons les tuyaux à la longueur souhaitée avec des ciseaux spéciaux;
• chauffer le fer à souder;

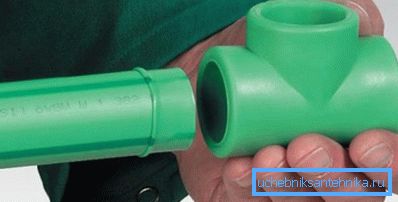

• Nous plaçons le raccord sur le côté du fer à souder, où se trouve le manchon chauffant plus étroit, et le tube est inséré dans le trou correspondant de l'autre côté;
• compter jusqu'à environ 15, après quoi on enlève le tuyau et le raccord;
• Insérez le tuyau dans le raccord et attendez que le plastique refroidisse.

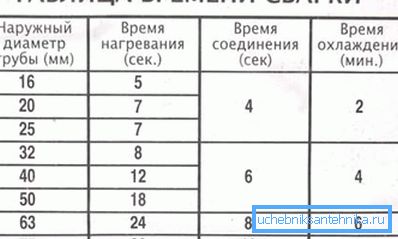

Important: Les instructions fournies conviennent au soudage de systèmes domestiques composés de pièces en plastique. Pour les travaux avec des pièces de plus grand diamètre fabriquées à partir d'autres matériaux polymères, des tableaux spéciaux seront utiles, dans lesquels les rapports de diamètre, d'épaisseur de paroi et de temps requis pour le chauffage sont indiqués.

Conclusion

Vous savez maintenant comment et avec quel équipement des tuyaux en polyéthylène sont soudés. Les informations ci-dessus peuvent être appliquées dans la pratique, en choisissant un fer à souder et en effectuant l'installation du pipeline.

Il y a des questions qui nécessitent des éclaircissements? Vous pouvez trouver des réponses à ces questions en visionnant la vidéo dans cet article.
