Soudure de tubes en cuivre: 3 méthodes de montage

Le cuivre est l’un des matériaux les plus fiables pour la construction de divers réseaux de canalisations. Les tuyaux de ce métal ont une longue durée de vie, la plus large plage de températures de fonctionnement et une résistance élevée. Le thème du matériau ci-dessous est le soudage de tuyaux en cuivre de vos propres mains.

Ayant maîtrisé ce processus, il ne vous sera pas difficile de monter un tel réseau d'ingénierie chez vous.

Types de composés

Pièces à souder basse température

Cette technologie de soudage des tubes en cuivre est utilisée pour l’installation de réseaux techniques de systèmes de chauffage, de plomberie et autres systèmes similaires, dans lesquels la température du fluide transporté ne dépasse pas + 130 degrés Celsius. Dans ce cas, la flamme du brûleur à gaz ne chauffe pas le produit à une température ne dépassant pas 450 degrés Celsius. La taille de la pièce est comprise entre 6 et 108 mm (voir également l'article Raccord pour tuyaux en polypropylène: types et leur description technique).

En tant que brasure pour le brasage à basse température, divers métaux doux sont utilisés: plomb, étain, etc. C’est à partir d’ici que cette méthode s’appelle «ration douce». La largeur de la couture, en fonction de la taille des raccords, peut aller de 7 à 50 mm.

La connexion considérée est très courante lors de l'installation de divers systèmes de plomberie.

Ceci est dû aux facteurs suivants:

• recuit du cuivre lorsque la soudure à basse température n’est pas effectuée (ce qui affecte la résistance du pipeline);
• le processus de travail prend moins de temps et est plus sûr;
• utilisé uniquement pour la fabrication de systèmes de transport par eau;
• ne peut pas être utilisé pour connecter des gazoducs.

Pièces à souder à haute température

Dans ce cas, les tubes de cuivre sont soudés à une température de flamme supérieure à 450 degrés Celsius.

Il utilise une soudure à base des métaux suivants:

• le cuivre;
• l'argent;
• d'autres alliages plus durs que l'étain.

L'utilisation de cette technologie permet d'obtenir une connexion tout-en-un avec une résistance accrue et une température beaucoup plus élevée du fluide transporté.

Un autre nom pour le composé est le brasage.

Le brasage des tuyaux en cuivre est utilisé dans les cas suivants:

• raccordement de pièces supérieures à 28 mm;
• l'accostage de pièces destinées au transport de fluide, dont la température dépasse 130 degrés Celsius;
• fabrication de systèmes de chauffage (cette méthode de connexion permet de se détourner du réseau d’ingénierie existant sans détériorer les caractéristiques techniques de celui-ci).
• l'utilisation de la soudure précise fournit des instructions d'installation pour les systèmes de canalisation de gaz.

Faites attention! Lors du brasage à haute température, le cuivre est recuit, ce qui a pour conséquence que le tube perd de sa résistance. Pour minimiser ce phénomène, il est nécessaire que le refroidissement du joint se produise naturellement et que le chauffage lors du soudage soit aussi faible que possible.

Mélange froid de pièces

Il existe également une connexion de tuyaux en cuivre sans soudure. Pour ce faire, des raccords à sertir spéciaux sont utilisés, dont la conception est similaire à celle des produits similaires utilisés pour le travail des pièces en polymère.

Extérieurement, le couplage à froid est similaire au raccord de brasage. Cependant, le premier est en outre équipé de joints en caoutchouc à base de polymères spéciaux.

De plus, il existe une connexion détachable de pipelines en cuivre. Pour cela, un raccord à collet est utilisé.

Ils sont divisés en deux types:

• pour joindre des pièces solides et moyennement dures;
• pour la connexion de produits mous et semi-solides.

Processus de travail

Compte tenu du coût élevé de la soudure des tuyaux en cuivre (si vous faites appel à une équipe de plombiers spécialisée), il peut être recommandé de faire tout le travail vous-même, d'autant plus que le prix des brûleurs à gaz semi-professionnels les rend tout à fait abordables.

Examinons plus en détail chacun de leurs composés.

Moments généraux

Le chauffage du tuyau et la brasure pendant le brasage à basse température des tuyaux en cuivre sont effectués à l'aide d'un brûleur à gaz.

Différents mélanges de gaz servent de carburant:

• air-propane-butane;
• air-propane;
• air-acétylène.

Faites attention! Dans certains types de travail, l'utilisation d'une flamme nue n'est pas autorisée. Ensuite, le chauffage est effectué à l'électricité. Cela n'affecte pas la vitesse de travail, mais vous ne pouvez ainsi amarrer que des produits de petit diamètre.

En ce qui concerne le brasage, pour atteindre la température désirée, il suffit d'utiliser une flamme nue.

On peut produire suffisamment de chaleur en utilisant les combustibles suivants:

• air-acétylène;
• l'oxygène propane;
• oxygène acétylène

En utilisant cette dernière combinaison, les tuyaux en acétylène sont directement soudés (sans soudure). La température de la flamme dans ce cas devrait atteindre le point de fusion du cuivre (de 1070 à 1080 degrés Celsius).

Dans les quincailleries, il existe de nombreux périphériques avec lesquels vous pouvez fabriquer des tuyaux en cuivre.

Ils peuvent être divisés en deux catégories principales:

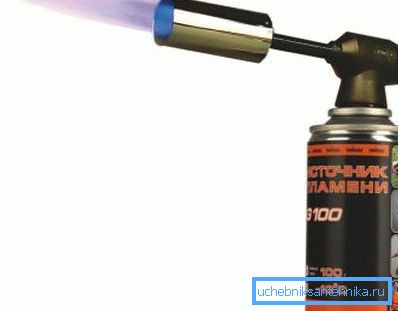

• brûleurs portables avec ballon jetable pour usage domestique;
• brûleurs à gaz universels conçus pour l'utilisation de grands récipients et pour le travail professionnel.

Le schéma général des travaux de soudage de tubes en cuivre est le suivant:

• couper le tuyau et dénuder l'extrémité des bavures;
• nettoyage au lustre de cuivre caractéristique des parties intérieure et extérieure du tuyau sur lequel le raccord sera mis;
• contrôle de l'emplacement des connecteurs et des espaces entre eux et le tuyau;
• application de flux sur la partie extérieure du tuyau (pas nécessaire dans tous les cas);
• assemblage du noeud de connexion;
• chauffage du site d'amarrage;
• combler l'espace de montage spécial avec la brasure utilisée;
• fin du chauffage;
• refroidissement progressif de la couture;
• élimination des résidus de flux et de l'excès de brasure.

Préparation des tuyaux

Couper des pièces de cuivre en utilisant les outils suivants:

• couteau spécial - il ne forme pas de bavures, mais peut entraîner une diminution du diamètre interne de la pièce en raison de la courbure à l'intérieur des bords;
• scies à métaux sur métal - ne forme pas de courbure, mais à la jonction de nombreuses bavures apparaissent qui doivent être éliminées avant la soudure.

Faites attention! Un bourrage de bord (lors de l'utilisation d'une torche) entraîne une diminution du diamètre extérieur du tuyau et, par conséquent, une augmentation de la distance d'installation. En conséquence, après la soudure, la connexion ne sera pas serrée. Selon les instructions, la taille de la fente de montage peut être comprise entre 0,02 et 0,4 mm.

L'extrémité du tuyau après la coupe doit avoir une forme strictement ronde. Le calibrateur manuel contribue à atteindre cet objectif. Son utilisation garantit la taille correcte de l’espace d’installation.

Le flux doit être appliqué sur le tuyau immédiatement après son décapage. Il est strictement interdit de lubrifier avec cette substance les surfaces intérieures du raccord.

Dès que vous avez appliqué la pâte, vous devez assembler les pièces immédiatement, sinon de la poussière ou d'autres corps étrangers risquent de pénétrer dans la partie humide. Il est nécessaire de pousser le tuyau dans la prise jusqu’à la butée en faisant tourner légèrement le raccord autour de son axe, ce qui permet une distribution plus uniforme du flux. Avant de chauffer, les résidus de pâte sur le tuyau doivent être éliminés.

Caractéristiques du chauffage avec soudure à basse température

Pour le travail, vous aurez besoin de:

• flux pour le brasage tendre;
• brûleur au propane;
• mélange de gaz.

Souder des tuyaux en cuivre avec une soudure à l'étain peut être un fer à souder spécial, qui produit également des raccords chauffants.

Le travail est effectué dans l'ordre suivant:

1. La flamme du brûleur doit être constamment déplacée autour du joint, ce qui permet un chauffage uniforme de toute la pièce.
2. En touchant l'extrémité de la soudure de l'espace de montage, il est nécessaire de vérifier si l'étain ne commence pas à fondre. Sinon, le réchauffement continue.
3. Dès que la brasure a fondu, il faut arrêter la chaleur pour permettre à l'étain de combler le vide capillaire dans le raccord.

L’étanchéité de la connexion est assurée par le fait que la soudure fond et comble le vide entre le raccord et le tuyau.

Faites attention! Avec le soudage à basse température, le réchauffement doit cesser immédiatement après que la substance commence à combler le vide de l'installation. Sinon, vous pouvez surchauffer le nœud de connexion, ce qui réduira la force du pipeline.

Dès que la soudure a fondu, il est nécessaire de laisser le composé refroidir indépendamment, car l'étain doux est une substance très fragile.

Pendant le brasage, il est important d’éviter la surchauffe des pièces, sinon le flux pourrait s’effondrer et ne pas pouvoir éliminer les oxydes qui apparaissent.

Au lieu d'un brûleur, vous pouvez utiliser un fer à souder électrique spécial, composé d'une pince électrique et d'un bloc d'alimentation. La séquence des opérations dans ce cas ne diffère pas de ce qui précède.

Séquence des opérations pendant le brasage

Pour le fonctionnement, des brûleurs au propane ou à l'acétylène mélangés à de l'oxygène doivent être utilisés.

Tout en travaillant, vous devriez faire attention à ces nuances:

1. Le chauffage doit être fait rapidement mais uniformément.. La torche doit être constamment déplacée sur toute la longueur du raccord.
2. La flamme devrait avoir une couleur bleu vif.. Les détails sont chauffés à une température de 750 degrés Celsius (ils acquièrent une couleur cerise noire caractéristique).

1. Si le chauffage a été effectué correctement, la brasure introduite dans le trou de montage devrait commencer à fondre.. Vous pouvez le préchauffer à la flamme du brûleur.
2. Le travail consiste essentiellement à atteindre la température de chauffage la plus basse possible à laquelle la brasure commence à fondre. Il est souhaitable qu'avec une simple pression sur le raccord, la soudure remplisse immédiatement le trou capillaire.

Dès que le noeud de connexion est refroidi, tous les résidus de flux doivent être soigneusement éliminés du tuyau. Si le système de plomberie a été installé, rincez soigneusement tous les tuyaux pour éliminer le flux à l'intérieur. C'est un produit chimique agressif qui peut nuire à la santé humaine.

Mélange à froid

La technologie de raccordement de tuyaux en cuivre souple avec des raccords à sertir ne pose pas de problèmes et se résume à plusieurs actions séquentielles simples:

• couper le tuyau de la bonne taille;
• ébavurer la fin d'une bavure et lui donner une forme ronde;
• insérer le raccord du raccord à pression dans le tuyau;
• raccordement de tuyaux à l'aide d'un manchon coulissant (des pinces spéciales sont utilisées).

Conclusion

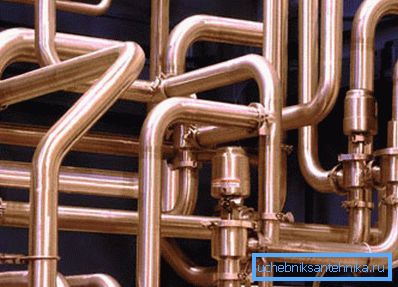

La soudure de tuyaux en cuivre avec de l'étain ou une brasure dure est le moyen principal de connecter de telles pièces. L'étanchéité et la résistance du joint dépendent de l'exactitude des performances de toutes les étapes du travail (voir également l'article Tuyaux et raccords en polypropylène: caractéristiques, normes, conseils d'installation).

Vous pouvez en apprendre davantage sur ce processus à partir de la vidéo de cet article.
