Supports de tuyaux - types et spécifications

Sortez et regardez les pipelines qui vous entourent. Il est difficile de ne pas remarquer qu'ils sont nécessairement soutenus par des supports au-dessus du sol ou sur le sol. De ce fait, il est possible de connecter les éléments entre eux dans un système plus long.

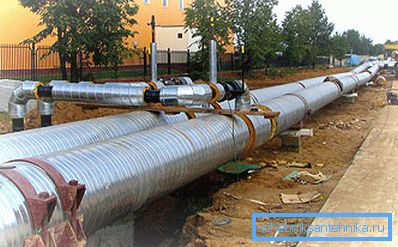

Aujourd'hui, l'article sera consacré à ce sujet particulier, dans lequel nous examinerons les supports fixes et coulissants pour tuyaux en isolation en mousse PU.

Connaissances théoriques

Lors de la mise en place de tels réseaux, il est d'usage de donner un rôle particulier aux composants susceptibles de perdre leur fiabilité, qui seront immédiatement transférés à l'ensemble de la structure si vous ne prenez pas soin de sa fixation rigide.

Sélectionnez les principaux facteurs affectant la puissance du système:

• le climat;
• masse de la structure;
• vibrations externes.

Dans le même temps, les supports permettent de réduire leur impact négatif.

Habituellement, ils peuvent être trouvés dans l'organisation des systèmes:

• transport de pétrole et de gaz;
• valeur technologique;
• dans les centrales nucléaires et thermiques;
• pour les dessins techniques.

Caractéristiques d'installation

Lors du développement de telles structures, tenez compte des diamètres standard des canalisations, qui, selon GOST, peuvent être de 18 à 1620 mm. Les supports sont généralement en métal et l'installation pose souvent des problèmes.

Conseil: il est préférable de fournir un tel travail à des spécialistes. Sinon, des conséquences désagréables pourraient survenir en raison d'un calcul incorrect des éléments structurels constamment soumis à une charge importante du système et du fluide y circulant.

La technologie d'installation peut être différente, mais il y en a deux principales:

• en utilisant des pinces;
• utilisant du matériel de soudage.

Dans tous les cas, le type de métal utilisé pour les supports dépend de ses caractéristiques, mais surtout de sa capacité à supporter des charges élevées.

Astuce: entre les structures, la distance est calculée en fonction du diamètre du tuyau, de la substance transportée à travers celui-ci, de la technologie d'installation.

Espèces

Il existe deux principaux types de supports pour canalisations: mobiles (coulissants) et fixes. Lors du choix, prenez en compte leurs conditions de travail et le fonctionnement du système.

Classification

Les supports peuvent également être classés en fonction de leurs caractéristiques de conception et de la technologie d'installation.

Il existe de tels modèles:

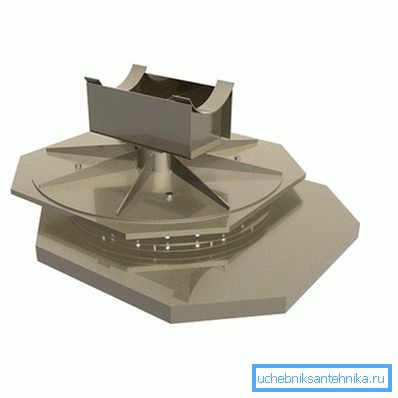

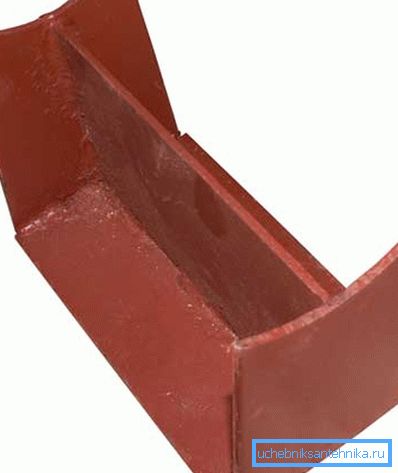

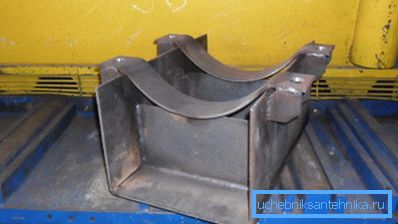

1. Corps soudé, dont l’avantage est une installation simple et un prix abordable. Ils sont utilisés pour les structures en acier, se distinguent par une variété de solutions technologiques.

1. Les pinces de corps peuvent avoir un empiècement rond et plat (utilisé uniquement pour l'acier). Le premier en plus de l'acier peut être utilisé pour des structures de type pré-isolé. Ce type inclut également les constructions de traînée où il n’ya pas de raidisseurs.

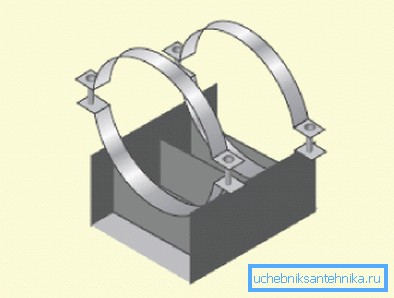

2. Colliers de serrage sans cadre ou conventionnels. Les versions fixes sont connectées à la base en raison de la soudure, mobiles permettent un mouvement libre. On les appelle aussi clamp hops.
3. Coudes fortement incurvés qui sont montés sous le coude de la conception souhaitée. Utilisé pour la fixation de divers équipements.
4. Bouclier nécessaire pour un montage fiable des sections verticales, elles sont installées par soudage. Très souvent, ils sont montés avec le passage de structures à travers le mur. Ils sont référés au type fixe de produits.

À l'exception de la dernière option, tous les autres supports peuvent être mobiles et fixes.

Support de tuyau en polypropylène

Pour travailler avec de tels produits, il est nécessaire d'utiliser des dispositifs spéciaux, qui peuvent être:

• ordinaire (standard);
• avec clip;
• avec une sangle;
• double.

En fait, les entreprises industrielles sont prêtes à offrir à leurs clients une vaste gamme de produits similaires qui satisferont leurs besoins fondamentaux.

Un tel support est une pince ou un anneau sur un support en polypropylène gris ou blanc. Peut être de type fermé ou ouvert. Fondamentalement, un support fixe pour les tuyaux en polypropylène est utilisé pour les maintenir dans la fabrication de systèmes de chauffage, la fourniture d'eau froide et d'eau chaude. Le support sur les murs de divers matériaux est établi, un design fort et durable.

Les instructions d'utilisation sont simples: d'abord, elles sont fixées à la surface avec une vis ou un objet similaire, puis un tuyau y est installé. Selon les règles, ils doivent être placés dans chaque compteur ou selon les besoins technologiques, ce qui dépend directement de la température de l'environnement de travail.

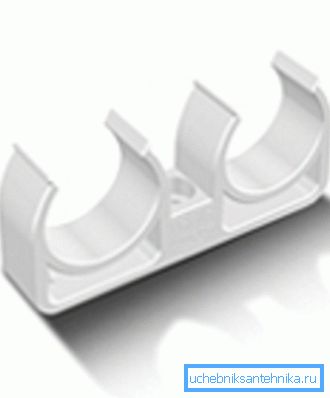

Prend en charge différents types et diamètres. Les versions avec un clip ou une sangle maintiennent le pipeline de manière plus fiable. Le type double vous permet de fixer deux tuyaux du même diamètre.

Conclusion

L'article envisageait divers supports pour tuyaux pouvant être déplacés et fixés. Avec leur aide, il est possible non seulement de réduire la dépendance des systèmes vis-à-vis des influences extérieures, mais également de faciliter leur installation (découvrez ici comment construire une cheminée pour une chaudière à gaz).

La vidéo présentée dans cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
