Système de chauffage à circulation forcée dans une maison

Comment installer un système de chauffage à circulation forcée de vos propres mains? Quelles questions et quels problèmes peuvent survenir à différentes étapes du travail? Comment choisir une pompe avec la capacité requise et des tuyaux de diamètre optimal? Dans l'article, nous allons essayer de répondre à ces questions.

Choix de tuyaux et de radiateurs

Nous allons commencer par choisir les matériaux, les batteries et les tailles de pipeline.

Matériaux

Le chauffage de l'eau à circulation forcée implique un circuit autonome, nullement connecté au réseau centralisé.

Cela devrait être clarifié: le circuit est généralement connecté au système d'eau froide avec un cavalier pour le remplir d'eau. Cependant, une fois le liquide de refroidissement rempli, le cavalier est correctement fermé.

Si tel est le cas, les paramètres de chauffage sont prévisibles, stables et sûrs, même pour les matériaux modernes les plus vulnérables:

• La pression dans le circuit est maintenue entre 1,5 et 2,5 kgf / cm2.
• Les températures typiques des canalisations d'alimentation et de retour sont de 70/50 C.

Le meilleur choix pour le système de chauffage est en polypropylène renforcé avec une feuille d’aluminium. Le renforcement est nécessaire non pas pour des raisons de résistance, mais parce qu'il compense le coefficient de dilatation linéaire élevé du polypropylène pendant le chauffage. (Voir aussi l'article Tubes en Polypropylène: Caractéristiques.)

Le dispositif de chauffage, optimal pour nos besoins, - un radiateur en aluminium.

Les raisons?

• C'est une apparence décente, compatible avec n'importe quelle conception de la pièce.

• Prix ​​raisonnable (à partir de 300 roubles par section).
• Dissipation thermique élevée (environ 200 watts par section avec un entraxe de 500 mm).

Dimensions

Le minimum raisonnable du diamètre interne des tuyaux de tout type est:

Remarque: le polypropylène est marqué d'un diamètre extérieur supérieur d'environ 5 à 7 mm au diamètre intérieur. Les diamètres internes spécifiés correspondent aux dimensions de 20, 25 et 32 ​​mm.

Pompe

Sélection

Ce qui devrait être une pompe pour un système de chauffage à circulation forcée? Le choix évident est un appareil avec rotor humide, réglage de la performance à faible vitesse et admissible (pas à pas ou en douceur). (Voir aussi l'article Système de chauffage monotube: caractéristiques.)

Les deux paramètres principaux d’une pompe sont la pression créée par celle-ci et ses performances, la résistance hydraulique du circuit correspondant à cette pression.

Quelles valeurs doivent être arrêtées?

1. Résistance hydraulique maximale d'un circuit de longueur raisonnable - 1-2 mètres. En conséquence, pour une maison privée (si, bien sûr, vous ne construisez pas un palais dans lequel vous organiserez des conférences internationales), une pression de 4 mètres, typique des appareils plus jeunes de tous les fabricants renommés, suffit.
2. La capacité est sélectionnée de manière à ce que tout le liquide de refroidissement du circuit passe à travers la pompe en 20 minutes environ. (c’est-à-dire que la capacité de la pompe en mètres cubes par heure est égale à trois fois le volume du liquide de refroidissement).

Pour calculer les performances, il existe également un autre schéma lié à la puissance calorifique de la chaudière ou de la section de circuit.

Il se réduit à une formule de la forme G = Q / (1.163 * Dt), dans laquelle:

• G - la performance souhaitée en mètres cubes par heure.
• Q est la puissance calorifique de la chaudière ou du circuit en kilowatts.
• 1.163 - la capacité thermique moyenne de l'eau.
• Dt est la température delta entre le débit et la conduite de retour. Aux valeurs standard de 70/50, il est facile à calculer, il est égal à 20.

Ainsi, avec une puissance de chaudière de 36 kW, la performance minimale raisonnable sera de 36 / (1.163 * 20) = 1,55 m3 / heure.

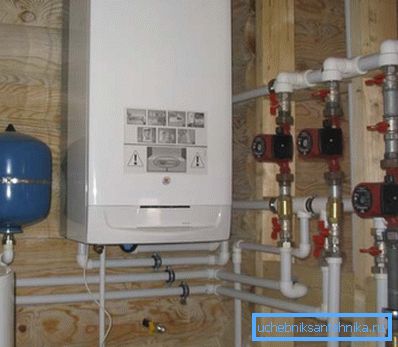

L'assemblée

Comment installer une pompe avec vos mains dans un chauffage forcé de la maison?

En général, il n'y a pas trop de règles ici.

• Une pompe à rotor humide est montée avec une position d’arbre strictement horizontale.

• Etant donné que la fonction de refroidissement du moteur et de lubrification des roulements est placée sur le liquide de refroidissement, la pompe est extrêmement sensible à sa qualité. A partir de là - une autre recommandation urgente: un circuit de chauffage à circulation forcée devrait inclure un puisard (dans la version la plus simple - un filtre grossier), monté directement devant la pompe.
• La pompe et le filtre sont coupés du reste du circuit par une paire de vannes qui permettront de nettoyer le puisard ou de retirer la pompe avec une perte minimale de fluide caloporteur.
• Lorsque la pompe est installée dans un circuit fonctionnant périodiquement avec une circulation naturelle, un by-pass de diamètre égal au diamètre de remplissage est laissé entre les raccordements à la pompe. La dérivation est équipée d'un clapet anti-retour à bille ou d'une vanne.

Équipement supplémentaire

En plus de la pompe à boue, le système de chauffage forcé doit inclure:

1. Vase d'expansion. Il est placé à n'importe quel point du contour où il n'y a pas de turbulence. Le volume du réservoir devrait être approximativement égal à 10% du volume du circuit.

1. Soupape de surpression pour empêcher la rupture de la conduite lorsque le vase d'expansion déborde.
2. Manomètre pour le contrôle de la pression.
3. Évent automatique.
4. Purgeur d'air (grues Mayevsky ou vannes conventionnelles) dans les points supérieurs du circuit (y compris dans les embouteillages des radiateurs avec une connexion inférieure).

Schémas

Il est clair que le schéma spécifique du système de chauffage à circulation forcée est déterminé principalement par la configuration de la maison. Nous allons toutefois donner, à titre d’exemples, quelques solutions populaires.

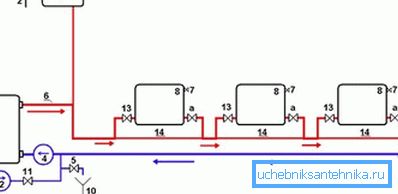

Dans ce diagramme:

Ce schéma est intéressant car il permet de former un circuit supplémentaire à basse température. Pour réduire la température, une alimentation en eau dosée à partir d'une ligne droite via un thermostat et une recirculation du flux de retour sont utilisées.

Conclusion

Nous espérons que le matériel proposé au lecteur l’aidera à concevoir son propre système de chauffage. Comme d'habitude, vous trouverez dans la vidéo ci-jointe des informations complémentaires. Des succès!
