Système de chauffage monotube d'une maison privée elle-même

À une certaine période de l'histoire de notre pays, l'une des tâches prioritaires de l'État était de fournir à tous les citoyens un logement abordable. "Khrouchtchev" a commencé à être érigé dans toute l'URSS. Ces immeubles d'appartements avaient une petite zone d'appartements et ont été construits très rapidement. Pour réduire les coûts de construction, a inventé une variété de nouveaux schémas et accessoires. La même chose est vraie du chauffage. Pour réduire la consommation de tuyaux, un système de tuyau unique a été inventé. Depuis lors, cette construction simple mais assez efficace est devenue largement utilisée dans la construction de logements privés. Dans cet article, nous décrirons comment installer vous-même un système de chauffage monotube d'une maison privée.

Avantages et inconvénients du système

Le système de chauffage monotube a ses côtés positif et négatif. Connaissant ces caractéristiques, vous pouvez déterminer avec précision quel système à un ou deux tuyaux est le meilleur. Commençons donc avec les avantages:

1. L'avantage le plus important est l'économie. Avec un système monotube, il n’est pas nécessaire d’utiliser des cavaliers pour les batteries, les inverseurs et autres éléments. Il en résulte une réduction de près de deux fois des coûts de canalisation par rapport à un système de chauffage à deux canalisations.

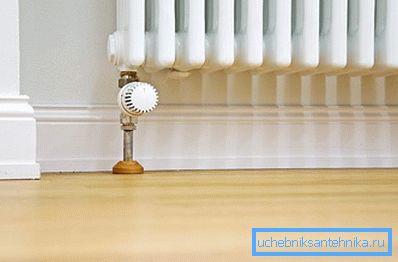

2. Il est possible de réguler le débit de liquide de refroidissement dans chaque appareil de chauffage sans impact significatif sur le fonctionnement de l'ensemble du système. Ceci est réalisé en installant des dispositifs modernes tels que des équilibreurs, des vannes à sphère et des by-pass, des vannes thermostatiques, etc.
3. Un autre avantage peut être considéré comme l'esthétique de l'ensemble du système. Comme le nombre de tuyaux est faible, il est préférable de les cacher derrière de faux murs ou de faux panneaux.

Tout cela rend populaire le système à un seul tuyau. Mais il convient également de rappeler que le schéma de toutes les communications sera assez simple. Cela permet d’effectuer l’installation de chauffage sans effort.

Mais même ici, ce n’était pas sans inconvénients et ils sont nombreux. Inconvénients du système:

1. Pour que tous les appareils de chauffage fonctionnent efficacement, il est nécessaire de fournir une pression suffisante dans le système. Cette situation entraîne la nécessité d'installer des pompes plus puissantes, ce qui entraîne une augmentation des coûts d'exploitation.
2. L'installation de la pompe de circulation elle-même peut également être un inconvénient. Le système à deux tuyaux n'a pas besoin d'un tel équipement supplémentaire, il est monté uniquement pour des raisons d'efficacité.
3. Lors de l'élaboration d'un schéma de système de chauffage monotube, il est nécessaire de prévoir l'emplacement des tuyaux afin que le réfrigérant dérive. En pratique, cette fonctionnalité implique l'installation d'un vase d'expansion au point le plus élevé du système. En règle générale, ce détail supplémentaire est monté dans le grenier.

Cependant, malgré ces inconvénients, le faible coût prévaut et les systèmes de chauffage à conduit unique se trouvent le plus souvent dans les maisons privées, notamment avec un espace de vie réduit.

Variétés de systèmes monotubes

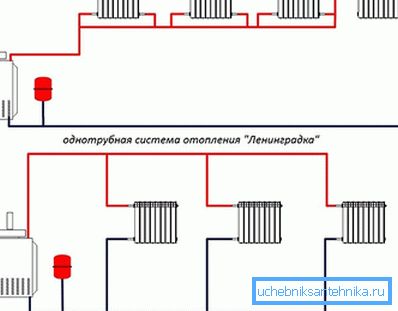

Malgré sa simplicité, un système de chauffage monotube présente des variations. Dans les maisons privées, vous pouvez utiliser deux types:

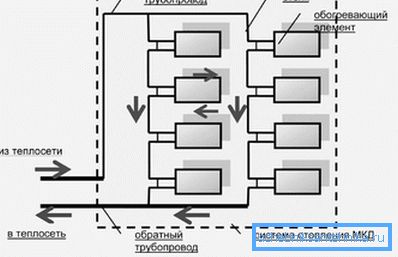

• Système cohérent ou non réglementé. Dans ce cas, le liquide de refroidissement entre à tour de rôle dans chaque appareil; la sortie est une eau à température plus basse qui entre dans le radiateur suivant.

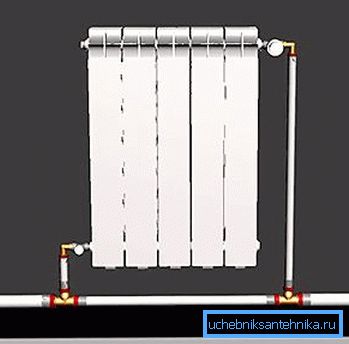

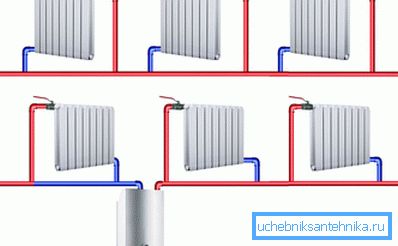

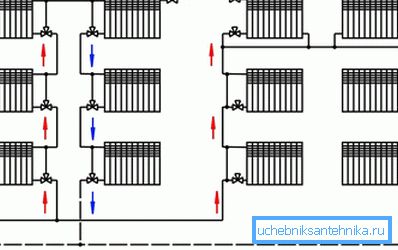

• Le système réglementé, les gens l'appelaient "Leningrad". Cette option vous permet de régler le débit de liquide de refroidissement dans chaque radiateur. Les appareils sont connectés à l'autoroute en parallèle.

La première option est considérée comme la plus facile et la moins chère d'exécution. Mais cela ne permet pas de réguler le débit de liquide de refroidissement, de sorte que les batteries situées plus loin de la chaudière auront une température plus basse. Pour cette raison, un système monotube cohérent est utilisé uniquement pour le chauffage de petites maisons ou de pièces individuelles.

Le système "Leningrad" en termes de régulation et de chauffage uniforme de tous les appareils est meilleur. Ici, il est possible de réguler le débit de liquide de refroidissement dans chaque appareil à l'aide de vannes. De tels systèmes peuvent être installés dans des maisons de grande surface.

En plus du principe ci-dessus, les systèmes monotubes sont divisés par la méthode de circulation du liquide de refroidissement. Ici il y a trois types:

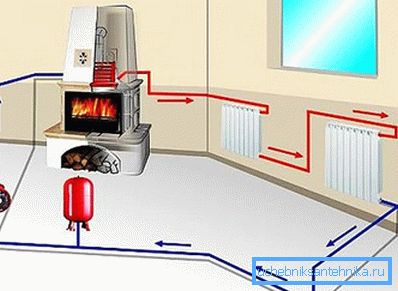

• Avec circulation naturelle. Dans ce cas, le liquide de refroidissement passe d'un radiateur à un autre sous l'influence de la gravité.

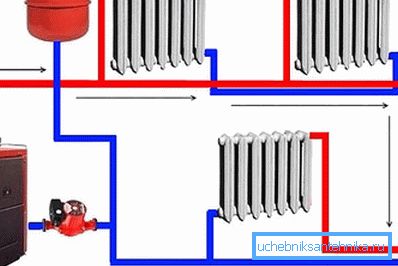

• Avec circulation forcée. De tels systèmes sont considérés comme plus efficaces que la première option. Une pompe spéciale est utilisée pour la circulation forcée du liquide de refroidissement.
• Option combinée. L'installation est effectuée selon le schéma d'un système à circulation naturelle, et pour augmenter l'efficacité, une pompe de circulation y est installée (via une dérivation).

Le premier de ces types de système ne fonctionne efficacement que sur une petite longueur de voie. Pour cette raison, il n’est utilisé que dans les maisons avec une petite surface chauffée. Pour améliorer la circulation, il est conseillé d'installer un collecteur d'accélération immédiatement après la chaudière. Cette conception implique l’élévation du tuyau d’alimentation jusqu’à un mètre ou un mètre et demi de plus que le niveau du premier radiateur. L'installation d'un vase d'expansion ouvert situé au point le plus élevé du système doit également être fournie.

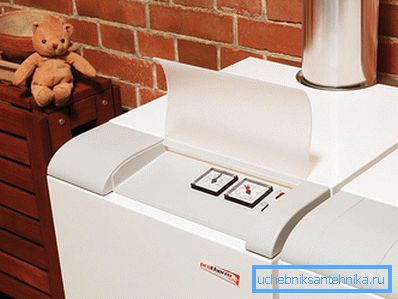

Malgré son efficacité moindre, le système à circulation naturelle du liquide de refroidissement est très populaire. Cela est dû à la non-volatilité. Si la maison est équipée d'une chaudière électronique au sol, une panne d'électricité n'aura aucune incidence sur le fonctionnement du système de chauffage.

Astuce! Une conception plus efficace, mais en même temps, une conception avec circulation forcée du liquide de refroidissement est considérée comme dépendante de l’électricité. De tels systèmes peuvent avoir un contour long et pas un. Dans ce dernier cas, plusieurs pompes de circulation sont installées, distinctes pour chaque circuit.

S'il y a de fréquentes coupures de courant dans votre région et qu'une chaudière à plancher électronique est installée, il est conseillé d'installer un système combiné à un tuyau. Dans ce cas, en l'absence d'électricité, votre maison ne gèlera pas.

Installation du système

Si vous décidez de créer chez vous un système de chauffage monotube à partir de rien, la tâche principale sera d'élaborer un schéma. Il est nécessaire de déterminer clairement l'emplacement d'installation de la chaudière, du vase d'expansion, de la pompe de circulation, des radiateurs et des autres appareils.

La séquence d'installation d'un système de chauffage monotube sera la suivante:

1. Tout d'abord, la chaudière est montée. Il est préférable de l’installer au bas de l’immeuble, mais pas au sous-sol. N'oubliez pas les mesures de sécurité incendie (autour de l'appareil, les murs, les sols et le plafond sont garnis d'un matériau incombustible). Ensemble avec la chaudière équiper la cheminée.

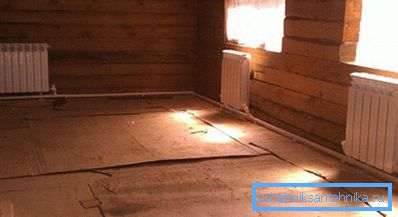

2. Ensuite, nous installons un tuyau de branchement à partir de la chaudière. Il est préférable d'utiliser des tuyaux d'un diamètre d'au moins 25 mm. Une autoroute est pré-installée dans toute la maison et des radiateurs de chauffage, des vannes et d'autres dispositifs sont installés. Lors de l'installation, n'oubliez pas la pente nécessaire des tuyaux. Le caloporteur doit se déplacer par gravité de la chaudière, passer à travers toutes les batteries et retourner à la chaudière. Ceci est très important si votre système avec circulation naturelle ou type combiné. En présence de la pompe on ne peut pas observer de biais.
3. Lors du raccordement du tuyau principal à la chaudière, il est nécessaire d'installer un vase d'expansion dont le type dépend du système de chauffage choisi.
4. Il est conseillé d'installer des filtres sur la ligne de retour avant d'entrer dans la chaudière. Ceci est nécessaire pour protéger tous les équipements des débris et des impuretés.

Si vous installez un système du type combiné ou à circulation forcée du liquide de refroidissement, la pompe doit être installée à l'aide d'un by-pass. Dans la première variante, une telle combinaison est obligatoire et dans la seconde, souhaitable. L'installation de la pompe à travers la dérivation donnera l'occasion de l'éteindre en cas de réparation ou de manque d'électricité, tandis que le système de chauffage continuera à fonctionner.

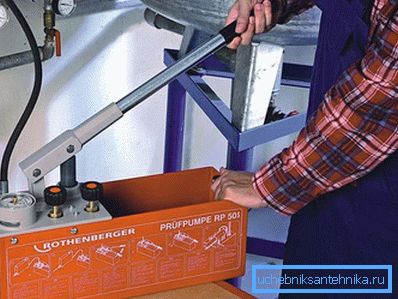

Avant de commencer l'opération, vous devez effectuer un test de pression. Ce processus est effectué avec une pompe spéciale qui augmente la pression dans le système. Si le test de pression maintient la pression dans le système, il n'y a pas de fuite et vous pouvez commencer la saison de chauffage.
