Selon quels documents réglementaires les tuyaux en polymère sont-ils produits? Quel type de plastique utilisé pour leur fabrication? Enfin, quels diamètres de tuyaux en plastique sont prévus par les normes russes actuelles? Essayons de répondre à ces questions.

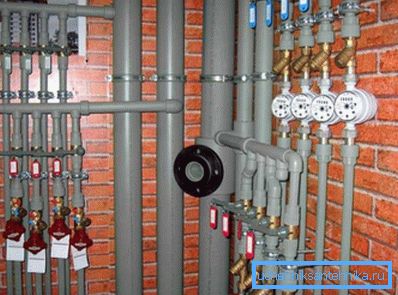

Compteur d'eau. Le câblage est composé de tuyaux en polymère.

Liste de

Tout d’abord, regardons la liste des matériaux.

  • Le polychlorure de vinyle est utilisé pour la fabrication d’eaux usées sous pression et à écoulement libre. Les tuyaux d’eau de ce polymère ne sont pas largement répandus en raison de la combinaison de fragilité et de température de travail basse (pas plus de 60 ° C).
  • Le polyéthylène est principalement utilisé pour l’installation de conduites d’alimentation en eau froide. Les restrictions de température pour ce polymère sont encore plus sévères que pour le PVC: le polyéthylène commence à se ramollir à 45–50 degrés.

Faites attention! Les tuyaux en plastique de grand diamètre utilisés comme égouts sont essentiellement constitués du même polyéthylène.

  • Le polypropylène, en revanche, est très résistant à la chaleur. La plage de température de fonctionnement allant jusqu'à +95 ° C lui permet d'être utilisé pour le chauffage et l'alimentation en eau chaude. En plus des conduites sous pression, le plastique est utilisé pour la construction de systèmes d'égouts.
  • Le polyéthylène réticulé est également utilisé à ces fins: la formation de liaisons croisées entre les molécules de polymère modifie radicalement ses propriétés physiques.. Bien entendu, le prix du matériau est sensiblement plus élevé que celui du polyéthylène ordinaire.

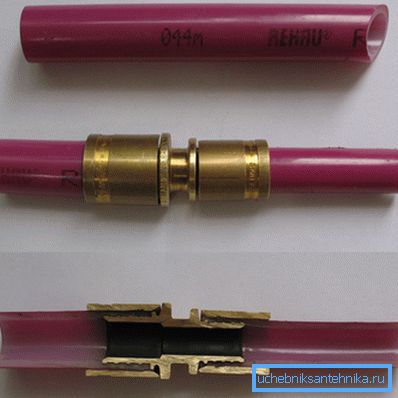

Tuyau en polyéthylène réticulé et dispositif de montage pour celui-ci.

Les normes

Le tableau des diamètres des tuyaux en plastique destinés aux conduites d'eau, aux systèmes de chauffage, aux eaux usées sous pression, etc., figure dans le document GOST 52134-2003.

Mais avec le drainage par gravité, la situation est beaucoup plus amusante: les normes russes ne réglementent la gamme que pour le polyéthylène et GOST 22689.1-89 prévoit trois tailles - 50, 90 et 110 mm. Les tuyaux en PVC et en polypropylène à écoulement libre sont fabriqués selon les conditions techniques et sur la base de contrats conclus avec les clients.

Revenons à GOST 52134-2003. Selon le document, le marquage des tuyaux en plastique pour les conduites sous pression peut inclure:

  • La pression de travail maximale autorisée à une température de 20 ° C. Il est désigné par les lettres PN et indiqué dans les atmosphères.
  • Paramètre SDR décrivant le rapport du diamètre extérieur à l'épaisseur de la paroi. Plus sa valeur est élevée, plus la résistance à la traction du pipeline est faible.
  • Le diamètre extérieur et l'épaisseur de la paroi.
  • Une indication du matériau à partir duquel le produit est fabriqué. En règle générale, la notation suivante est utilisée:
Désignation Décryptage
PE (PE) Polyéthylène
PVC-U (NPVH) Polychlorure de vinyle non plastifié
PP-R (PP-R ou PP type 3) Copolymère statistique de polypropylène
PE-X (PE-C) Polyéthylène réticulé

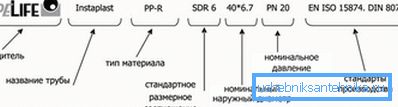

Un exemple de marquage.

Faites attention! Ceci est une liste incomplète des matériaux décrits par la norme. Nous omettons délibérément des espèces exotiques telles que le polychlorure de vinyle chloré ou le polybutène - tout simplement parce que les chances de les rencontrer à la quincaillerie ont tendance à être nulles.

Alors, passons à la taille. Hélas, nous devrons seulement définir leurs limites et ne pas fournir une liste complète.

Polychlorure de vinyle

Le diamètre minimal spécifié dans la norme PVC-U est de 12 millimètres. Maximum - 1000. L'épaisseur de la paroi varie de 1,5 à 30,6 mm.

Faites attention! L'assortiment indiqué dans la norme ne signifie pas que tous les produits présents sur le marché russe correspondront exactement aux tailles indiquées dans celle-ci. Non seulement de nombreux produits spécifiques sont fabriqués selon les spécifications, vous ne devez pas oublier les importations. Par exemple, un document de tuyau en plastique de 70 mm n’est pas fourni; cependant, les fournisseurs chinois l'offrent.

Polyéthylène

Comme déjà mentionné, ce polymère est utilisé massivement pour la construction de conduites d’eau.

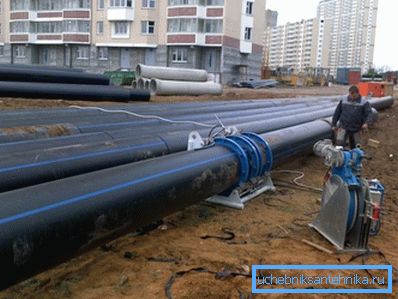

Pose de conduites d’eau avec du polyéthylène.

En plus des propriétés diélectriques et de la résistance exceptionnelle aux milieux agressifs, le polyéthylène est pratique car il conserve son élasticité à basses températures. Les mouvements du sol, la formation d'un bloc de glace dans le pipeline et d'autres problèmes, mortels pour l'acier et la fonte, ne provoqueront dans ce cas qu'une déformation temporaire avec un retour aux dimensions et à la géométrie précédentes après l'élimination du facteur qui les provoquait.

Qu'en est-il de la taille?

  • Le diamètre minimum est de 16 mm. Le maximum est 1600.
  • L'épaisseur de la paroi varie de 2 à 61,5 mm.

Polypropylène

Le diamètre extérieur minimum a un tuyau en plastique de 10 mm. La taille maximale est de nouveau 1600. L’épaisseur de la paroi est comprise entre 1,3 et 61,2 mm.

Polyéthylène réticulé

Le diamètre varie de 10 à 250 millimètres, les murs peuvent avoir une épaisseur de 1,3 à 34 mm.

Domaines d'application

Et maintenant, revenons à un domaine plus pratique. Quelles tailles devriez-vous utiliser lors de la construction de vos propres systèmes d'approvisionnement en eau, de chauffage ou d'égout?

Alimentation en eau, chauffage

  • Un tuyau en plastique de 16 mm est utilisé pour raccorder un à trois appareils de plomberie (robinets, cabines de douche, cuvettes de toilettes, etc.). Il peut également être utilisé pour la pose sur un sol chaud (comme c'est généralement le cas du polyéthylène réticulé) ou pour le chauffage de câbles collecteurs.
  • 20 mm suffisent pour répartir l’alimentation en eau du chalet avec 4-6 appareils de plomberie et pour faire fonctionner un système de chauffage à circulation forcée desservant une maison d’une superficie maximale de 100 m2.
  • 25 mm sont utilisés comme colonnes montantes pour le chauffage et l’alimentation en eau dans les maisons dont la hauteur n’est pas supérieure à 5.
  • Un diamètre de 32 mm est typique des colonnes montantes dans les immeubles de grande hauteur, ainsi que de la mise en bouteille de l'alimentation en eau et du chauffage dans un petit nombre d'appartements.
  • 40 mm - embouteillée dans un immeuble ou chalet avec système de chauffage par gravitation.

Eaux usées

Pour les réseaux d'égouts sans pression, la distribution granulométrique suivante est caractéristique:

  • Un tuyau en plastique de 50 mm est utilisé pour connecter 2 - 3 éviers, éviers, douches, etc. En bref, tous les appareils de plomberie, à l'exception des cuvettes de toilettes.

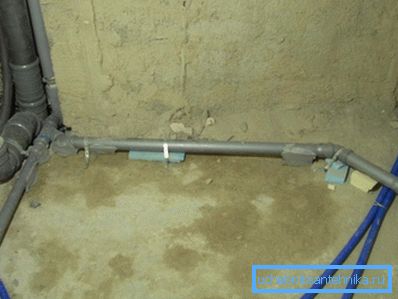

La disposition des eaux d'égout sous la baignoire, l'évier et la machine à laver a été réalisée avec un tuyau de 50 mm.

Important: pour connecter les baignoires et les douches utilisées simultanément, il est utilisé un tuyau en plastique de 75 mm et plus. Quelle est la raison de l'instruction? Avec le fait que lorsque vous vidangez le bain complet, l'égout de 50 mm sera rempli; le drainage normal de la douche ne sera pas discuté.

  • Les tuyaux en plastique de 90 mm sont utilisés relativement rarement, principalement pour raccorder les installations de cuvettes de toilettes. Mais le 110 mm, en revanche, est très demandé: ce diamètre sert à relier les toilettes, les colonnes montantes d’égout et les planches de toit (branches horizontales reliant les colonnes montantes).
  • 150 à 600 mm sont utilisés comme sortie de puits et pour le transport des eaux usées entre les puits.
  • Un diamètre de 600 mm est typique des capteurs qui unissent les drains de toute la ville.

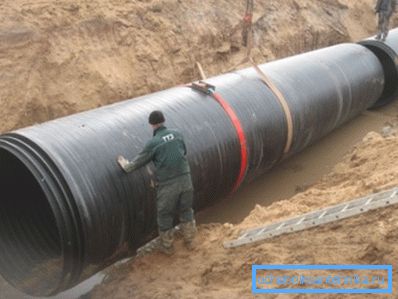

Sur la photo - la pose d'un égout en polyéthylène.

Conclusion

Nous espérons que notre matériel aidera le lecteur à choisir la solution optimale pour l’installation de communications dans sa maison ou son appartement.
