Tailles des tuyaux en plastique pour les eaux usées: gost et

Quelles tailles de tuyaux d'égout en plastique sont stipulées dans les documents réglementaires en vigueur? A quoi servent des tuyaux de différentes tailles? Lequel des plastiques proposés par le marché moderne est préférable?

Voyons le comprendre.

Types de plastiques

Pour commencer, que sont en réalité les tuyaux en plastique pour les systèmes d’égout?

La liste est petite:

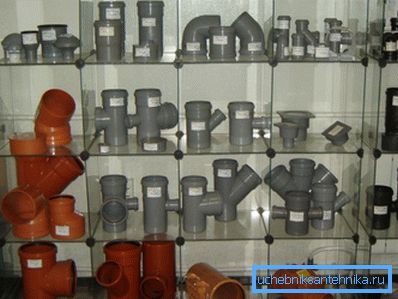

• Polychlorure de vinyle non plastifié (NPVH, le plus souvent - juste du PVC) - le leader incontesté en termes de production;
• On en trouve un peu moins dans la vente d’eaux usées en polypropylène;
• Le polyéthylène est un outsider: tous les magasins ne vous l'offriront pas.

Comment fonctionne le prix de ces matériaux? Prenons comme échantillon un tube très long de 2 mètres de long et de 110 mm de diamètre.

Nuance: la comparaison n'est pas tout à fait correcte. Les tuyaux impliqués diffèrent par l'épaisseur de la paroi, ce qui influe sur le coût de production.

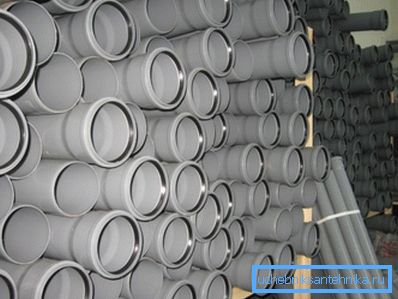

Quelle est la différence pratique entre différents plastiques?

Lequel devrais-je choisir lors de l'installation des eaux usées de mes propres mains?

• Le polypropylène est plus résistant à l’usure, plus dur et, avec une épaisseur de paroi égale, une rigidité annulaire supérieure à celle des solutions concurrentes.
• Le polyéthylène est plus élastique et amortit parfaitement les vibrations acoustiques. Casser une telle pipe est presque impossible; les courbures sont permises lors de l'installation, destructives pour les autres plastiques. L'inconvénient est une résistance moindre aux températures élevées.

Documents réglementaires

Voyons maintenant quelles sont les longueurs et les diamètres des tuyaux en plastique pour eaux usées qui sont définis dans les documents réglementaires en vigueur.

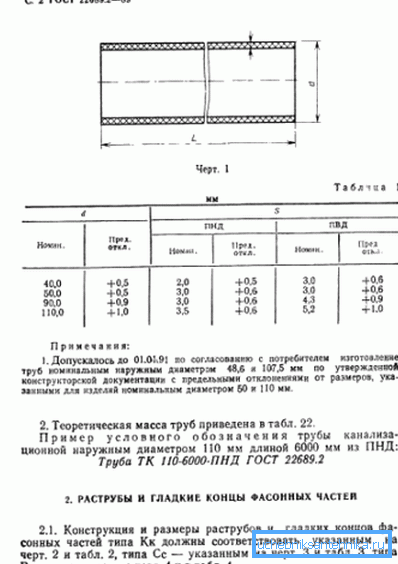

GOST 22689.2-89

GOST fabrique des tuyaux et des raccords en polyéthylène.

Bien entendu, nous sommes avant tout intéressés par la taille.

• Les tuyaux sont disponibles en longueurs droites de 8, 6, 5,5, 3 et 2 mètres.
• L'épaisseur de la paroi varie de 2 à 5,2 millimètres.
• Franchement, le tableau des diamètres des tuyaux d’évacuation en plastique n’est pas une richesse. La liste contient quatre tailles: 40, 50, 90 et 110 millimètres.

TU 4926-002-88742502-00

Les produits en polypropylène ne sont pas fabriqués conformément à GOST, mais conformément aux spécifications. Que disent les TU actuels?

La liste des longueurs possibles de segments droits nous semblera familière: 8, 6, 5.5, 3 et 2 mètres.

Cependant: en collaboration avec le client, il est possible de fabriquer des tuyaux d'une autre longueur. Les valeurs minimales et maximales ne sont pas limitées, mais le bon sens indique qu'il est extrêmement gênant de transporter des tronçons de plus de 12 mètres de long par tout moyen de transport existant.

Les diamètres des canalisations d'égout en plastique et l'épaisseur de leurs parois peuvent prendre les valeurs suivantes:

PVC

Avec le PVC, la situation est assez comique.

En tant que document réglementaire régissant la production, les vendeurs indiquent:

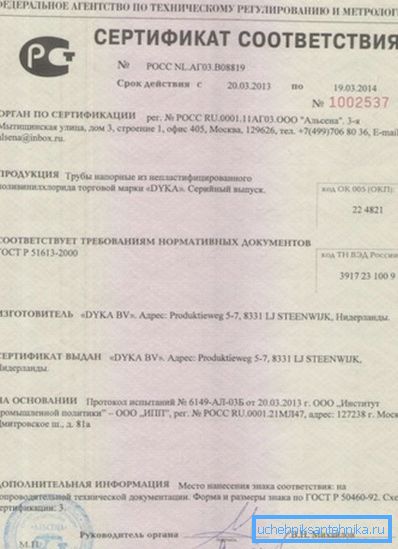

1. GOST 1898-2001, dont aucun signe n'était pas librement disponible. Non, l'auteur ne prétend pas que cette norme n'existe pas; mais pas un seul certificat de conformité sur les sites Web des fabricants et des revendeurs.

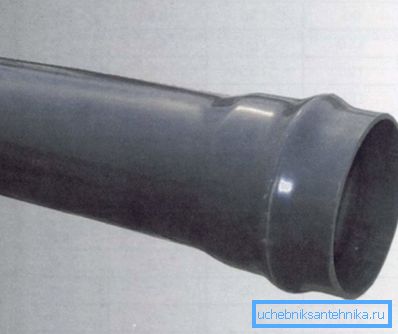

2. GOST R 51613-2000 relatif aux tuyaux sous pression. Bien entendu, rien n'empêche l'utilisation d'un tuyau sous pression doté d'un raccord évasé pour le traitement des eaux usées à écoulement libre; toutefois, les produits fabriqués conformément à cette norme seront évidemment plus chers: une plus grande résistance signifie une plus grande épaisseur de paroi.

1. En outre, les normes de construction départementales VSN 48-96 donnent les dimensions des canalisations d'égout en plastique pour les réseaux d'ingénierie internes des bâtiments résidentiels et publics.. Heureusement, au moins dans ce document, de véritables tuyaux sans pression en forme de cloche de NPVH sont mentionnés.

Examinons les documents.

GOST R 51613-2000

• Les tuyaux sont fabriqués en longueurs droites de 4 à 12 mètres avec une multiplicité de 0,25 m (4,0, 4,25, 4,50, etc.).
• L'épaisseur de la paroi varie de 1,5 à 23,2 mm.
• Le diamètre peut prendre des valeurs de 10 à 315 mm. Des valeurs de 50, 90, 110, 150 et 200 mm sont présentes, indiquant que les tuyaux sont compatibles avec le raccord de tuyau pour eaux usées à écoulement libre.

BCH 48-96

Lors de l'étude de ce document, nous attendons une autre surprise. Il contient notamment un manuel d’achat recommandant les produits d’un fabricant très spécifique - OAO NPO Plastic. La liste des tailles ne décrit pas les exigences pour les produits fabriqués, mais. gamme d'articles à acheter.

Eh bien, et ce pain.

Nous donnons cette information dans son intégralité, sans factures:

• Les longueurs des tuyaux et des buses sont 345, 360, 370, 410, 450, 457, 465, 515, 535, 870, 970, 1125, 1215, 1255, 1315, 1500, 2000, 2485, 2605, 2620, 2650, 2650, 4000 et 5240. mm À en juger par la taille, nous parlons de commander pour plusieurs projets de maisons très spécifiques.
• Le diamètre utilisé des tuyaux en plastique pour les eaux usées est assez traditionnel pour les réseaux internes - 50, 90 et 110 millimètres.

Pendant ce temps dans le monde réel

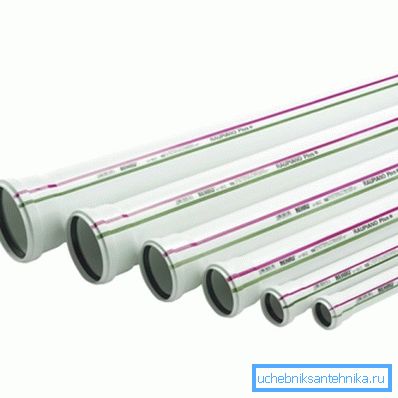

Cher lecteur, êtes-vous confus? Laissez-moi vous libérer de la captivité des illusions et vous familiariser avec un véritable assortiment de deux sociétés spécialisées dans la production d’eaux usées.

Voici la gamme de produits fabriqués par les sociétés du groupe AquaMaster à partir de polychlorure de vinyle non plastifié.

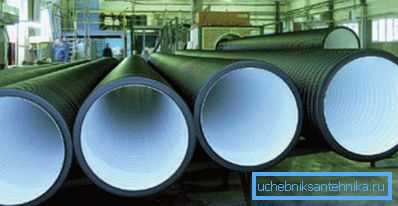

Mais la liste des diamètres des tuyaux en polyéthylène Korsis Plus, utilisés dans la construction des égouts:

• 1200,
• 1400
• 1600,
• 2000
• 2200,
• 2600 mm.

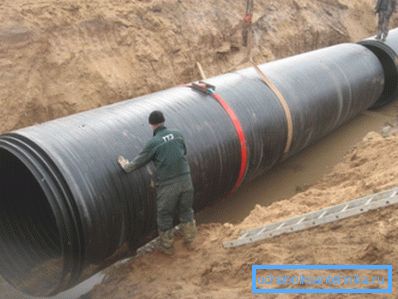

Curieusement: la structure de ces tuyaux est très différente de l’habitude. Il suffit de dire qu'ils sont à double couche, avec des couches externes ondulées et des couches internes lisses.

Domaines d'application

Enfin, essayons de savoir où des égouts de différents diamètres sont utilisés.

Diamètre 50 mm utilisé pour connecter tous les appareils sanitaires, à l'exception des toilettes. En outre, dans les maisons de certains projets, ce diamètre a monté des tuyaux de drainage de la cuisine.

90 mm sont utilisés lors du raccordement de certains types de cuvettes de toilettes (tout d’abord - montage encastré).

110 mm - la taille standard la plus populaire: de la connexion d'une cuvette de toilette à la pose de contremarches et même de lits de planches réunissant plusieurs contremarches.

150 - 200 mm utilisé lors de la pose de déversements au puits dans des immeubles à appartements.

250 - 600 mm - tuyaux de raccordement des eaux usées.

600 et plus - collecteurs qui collectent les eaux usées de zones entières.

Conclusion

Nous espérons que notre compréhension des sombres secrets des documents réglementaires existants et de leur relation complexe avec une production réelle sera utile au lecteur. Comme d’habitude, vous trouverez des informations supplémentaires dans la vidéo de cet article.

Des succès!
