Tailles possibles des tuyaux en métal et plastique et leurs

Les tuyaux métalliques sont largement utilisés dans la plomberie. Grâce à eux, des canalisations d’alimentation en eau, de chauffage et d’égout sont posées. Il utilise des produits de différents diamètres dont nous discuterons la gamme dans cet article.

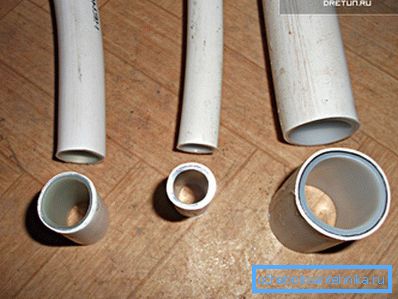

Différents diamètres de tuyaux métalliques

Dispositions générales

Pour commencer, examinons la structure des produits en question et leurs caractéristiques.

La structure

Tuyau en métal de 20 mm de section

La structure du produit en question est simple:

  1. Couche polymère interne en contact avec le liquide.
  2. Couche adhésive.
  3. Aluminium, conférant au tuyau la rigidité et la résistance nécessaires.
  4. Encore la couche adhésive.
  5. Couche polymère externe qui protège l’aluminium du contact avec l’environnement extérieur.

Une telle structure garantit plusieurs avantages importants, qui rendent les tuyaux en métal-plastique si populaires lors de l’installation de systèmes techniques de maisons et d’appartements privés.

Les mérites

Considérez les caractéristiques des tuyaux métalliques:

  • Résistance aux processus corrosifs. Ce qui est important pour les produits en contact permanent avec l’eau.
  • Haute transmittance due au lissé du revêtement interne.

Astuce: dans le cas de la connexion de profilés en plastique au métal, il est souhaitable d'installer des filtres spéciaux dans la zone des joints. Cela évitera la rouille et autres débris de l'ancienne partie du pipeline vers la nouvelle.

  • Propriétés de résistance acceptables, bien supérieures à celles des modèles classiques en polypropylène ou en polyéthylène.
  • Résistance à des températures élevées, permettant l'utilisation libre de tuyaux en plastique dans le système de chauffage. Par exemple, les modèles en polyéthylène ne sont catégoriquement pas adaptés à ces objectifs en raison du seuil de basse température.

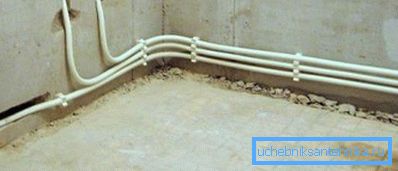

Photo d'un pipeline en métal et plastique du système de chauffage
  • Prix ​​abordable. Même l'utilisation partielle de plastique dans le processus de production peut réduire considérablement le coût des produits.
  • Poids léger. Vous permet de restreindre les accessoires simples et n'exerce pas de charge supplémentaire sur les fondations du bâtiment.
  • Pureté écologique. Conforme à toutes les normes sanitaires nécessaires.
  • Facile à utiliser, à faire soi-même. Pour la mise en œuvre de la coupe de tuyaux en métal-plastique et l'installation de leurs joints, il n'est pas nécessaire d'avoir des compétences particulières.

Astuce: pour la construction de tuyaux en métal, il est recommandé d'utiliser un outil spécial - clé de pression. Avec cela, le processus sera beaucoup plus facile et rapide.

Instructions graphiques pour effectuer la connexion à l'aide de la touche de sélection
  • Longue durée de vie, numérotation des décennies, sous réserve du respect de toutes les règles de fonctionnement.

Dimensions

Les diamètres des produits considérés sont assez variés. En ce qui concerne les systèmes d'alimentation en eau, les échantillons les plus souvent utilisés sont ceux de 15 à 50 mm, mais ceux utilisés pour les eaux usées sont de 32 à 150 mm. Mais le marquage des tuyaux en plastique se fait généralement en pouces, jetons donc un coup d'œil à cette mesure de longueur inhabituelle.

Astuce: lors du choix des tuyaux, il est recommandé de prendre en compte le diamètre interne, lequel est désigné par deux lettres «DU» - «diamètre nominal». L'extérieur peut être très trompeur en raison des différences d'épaisseur des murs.

Pouces

Pour être précis, alors 1 pouce = 25,4 mm. En pratique, la relation suivante est vraie dans les tuyaux:

Pouces Millimètres
? 15
? 20
1 25
1? 32
1? 40
2 50
3 80
4 100
6 150

Par conséquent, ne soyez pas surpris lorsqu'un plombier ou un vendeur dans un magasin spécialisé décrira le diamètre en tant que seconde ou trois-quarts. Il suffit de traduire la taille dans le système métrique pour faciliter la navigation.

Pour connecter des sections de taille différente, un calibrateur spécial est utilisé.

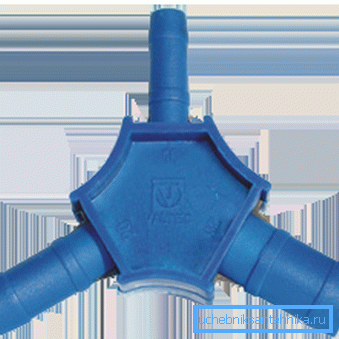

Jauge polymère pour tuyaux métalliques

Paramètres techniques pour différents diamètres

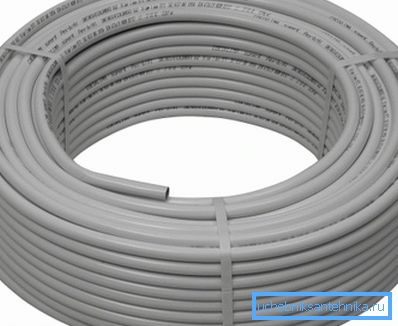

Tuyau métallique MP 16x2 mm 1 m enroulé en bobine

Le changement de section affecte les paramètres des produits de différentes manières:

Paramètre Significations
Section, cm 1,6 2 2.6 3.2 4
Faire, voir 1.2 1,6 2 2.6 3.3
Formant la largeur de la couche, cm 0,2 0,2 0,3 0,3 0,35
Masse coupée en longueur de 100 cm kg 0,115 0,17 0,3 0,37 0.43
Le volume d'un mètre, l 0,113 0,20 0,314 0,531 0,855
Chauffage admissible à une pression de 10 bars, à propos deAvec De 0 à 95
Chauffage permis à une pression de 25 bars, à propos deAvec De 0 à 25
Température limite à propos deAvec 135
Limite de pression de tenue au moment du chauffage maximal, bar 10
Pression destructive pendant le chauffage jusqu'à vingt degrés Celsius, bar 94 87 88 76 67
Indice de lissage 0,069
Coefficient d'isolation thermique, W / m? K 0,431
Indicateur de force dimensionnement, N / 10 mm 71
Indicateur de résistance de la soudure en aluminium, N / mm2 58
Aucune déformation lorsque chauffé à 20 à propos deC pendant soixante minutes, MPa 5.7 5.09 5,42 5.11 4,83
Aucune déformation lorsque chauffé à 95 à propos deC pendant soixante minutes, MPa 3.29 3.02 3.17 3.02 2,94
Aucune déformation lorsque chauffé à 95 à propos deC pendant cent heures, MPa 2,92 2,68 2,82 2,69 2,61
Aucune déformation lorsque chauffé à 95 à propos deC pendant mille heures, en MPa 2,56 2,35 2,51 2,43 2.3
Résistance à la rupture transversale, N 2870 3040 3250 3420 3560
Durabilité en ce qui concerne le respect de toutes les normes opérationnelles, années Un demi siècle
Plus petit rayon de courbure avec bras, cm 8 10 11 16 55
Le plus petit rayon de courbure avec l'utilisation d'un équipement spécial, cm 4,5 6 9,5 12.5 18
Tuyau en métal 32 mm durera jusqu'à cinquante ans

Comme vous pouvez le constater, de nombreuses caractéristiques restent communes à toutes les tailles et certaines changent radicalement. Par exemple, la durée de vie, la force de liaison des couches et le coefficient de conductivité thermique sont les mêmes pour les échantillons minces, ainsi que pour les échantillons plus épais.

Mais le rayon de courbure et la résistance aux déformations diffèrent déjà considérablement d'une section à l'autre: le tube en métal et plastique de 16 mm peut supporter les charges les plus lourdes.

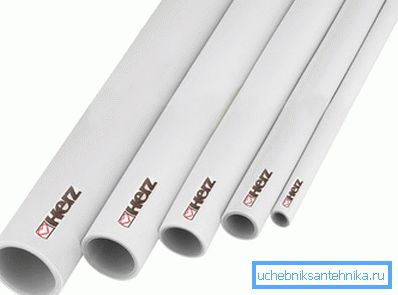

Les caractéristiques techniques d'un tuyau en métal et plastique de 16 mm possèdent les meilleurs indicateurs de résistance

Conclusion

Les tuyaux en aluminium et en polymère combinent de nombreux aspects positifs des produits en métal et en plastique, éliminant ainsi leurs inconvénients. Pour cette raison, ils sont largement utilisés dans l'agencement de divers pipelines, ce qui nécessite une variété de diamètres.

Échantillons de différents diamètres

Les dimensions des sections sont mesurées en pouces et varient généralement d'une seconde à six. Cette différence a également un effet sur les caractéristiques techniques des produits, que nous avons décrites en détail ci-dessus. La vidéo de cet article vous fournira des informations supplémentaires directement liées aux documents examinés.
