Technologie de soudage à l'arc manuelle

La possession de techniques de soudage à l'arc est considérée comme obligatoire pour un artisan à la maison qui maîtrise indépendamment la technique de soudage (y compris l'étude de toutes les subtilités et caractéristiques de ce procédé). Une amélioration continue de ces techniques lui permettra d’effectuer diverses opérations liées à l’amélioration d’une maison de campagne.

La technologie de soudage des tubes par soudage à l'arc manuelle (utilisée entre autres pour le traitement de produits de tuyauterie) englobe un certain nombre de subtilités qui nécessitent une attention particulière. Lors de leur maîtrise, il ne faut jamais oublier que lors des travaux de soudage, une grande importance est attachée au respect des exigences de GOST, qui réglementent le type d'électrodes utilisées et distinguent également le type de soudures formées.

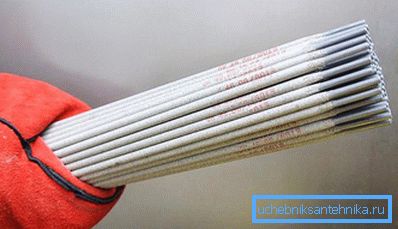

Sélection d'électrodes

Tout d’abord, la technique de soudage des tuyaux implique l’utilisation d’électrodes spéciales, qui sont une tige métallique avec un type de revêtement spécial. Le but fonctionnel d'un tel revêtement est de former, pendant le soudage, un film protecteur d'une structure donnée (appelée laitier) empêchant l'azote et l'oxygène de l'air d'entrer dans le joint.

Différents types d'électrodes sont conçus pour effectuer un certain nombre de tâches et, en fonction du type de matériau de protection, sont répartis dans les classes suivantes:

• avec revêtement de cellulose utilisé pour le soudage de tubes de grand diamètre;
• des électrodes avec un film de rutile utilisées dans la formation de soudures d'angle, ainsi que dans la préparation de ce qu'on appelle les punaises;
• avec une combinaison (revêtement de rutile-cellulose) utilisée dans la préparation de joints soudés complexes.

Le choix de tel ou tel type de revêtement de protection est strictement réglementé et dépend de nombreux facteurs connexes (y compris le mode de fonctionnement de l'équipement de soudage). Nous notons également que l’utilisation d’électrodes ne correspondant pas à la nature des travaux de soudage effectués a une incidence importante sur la qualité des soudures produites.

Equipements et modes de fonctionnement

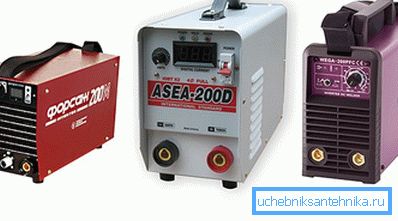

Pour l'organisation du travail de soudage dans des conditions domestiques (y compris lors de la pose de canalisations), on utilise généralement des redresseurs de transformateur spéciaux ou leur modification plus complexe - des inverseurs.

Dans tous les cas, la machine à souder doit avoir plusieurs modes de fonctionnement, dont le choix dépend du type d'électrode utilisé ainsi que du type et de l'épaisseur des métaux à souder. La qualité de la soudure, qui détermine la fiabilité du raccordement du tuyau, dépend finalement du choix du mode de soudage.

Astuce! La mise en œuvre du mode de soudage recommandé par GOST est réalisée en sélectionnant les électrodes du diamètre requis et en fixant les valeurs optimales des valeurs d'intensité de courant et de tension agissant dans l'arc électrique.

Toutes les données sur ces paramètres se trouvent dans les sections correspondantes du GOST sur le soudage de produits métalliques pour tuyaux d’un diamètre spécifique.

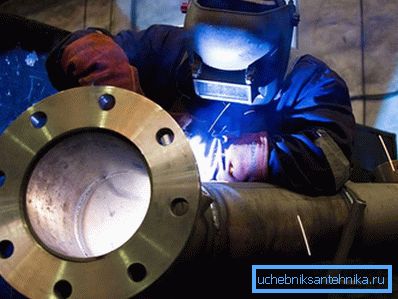

Caractéristiques de soudage à l'arc

L’essence de ce procédé réside dans la formation d’un équipement de soudage dans la zone de contact de l’arc électrique, sous l’influence de laquelle la tige d’électrode fond. Dans ce cas, les gouttes de métal dans la coquille de laitier sont mélangées avec le matériau fondu des ébauches soudées elles-mêmes, après quoi le laitier monte à l'état liquide.

Les caractéristiques du soudage à l'arc se manifestent dans les points importants suivants:

• l'allumage de l'arc de travail se produit au moment où l'extrémité de l'électrode touche légèrement la surface du contact à souder;
• lorsque vous travaillez avec des produits de tuyauterie, il est nécessaire de surveiller de près la longueur de l'arc, car la taille de l'enveloppe de gaz protégeant la zone de soudage de l'entrée d'air dépend de ce paramètre;
• pour fondre uniformément le métal le long du joint, le mouvement de l'extrémité de l'électrode le long de la zone soudée doit être aussi lisse et uniforme que possible;
• L'épaisseur de la fusion métallique sur le joint est déterminée par la marque de produits tubulaires et est régulée par de légers mouvements de glissement de l'électrode d'un côté à l'autre pendant le soudage de l'ensemble du joint.

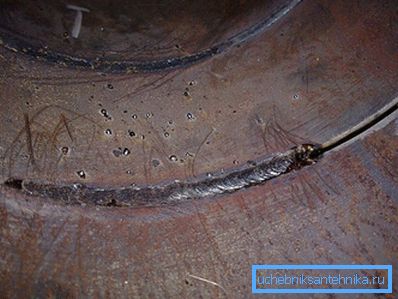

Astuce! Lors de l'assemblage d'ébauches de tubes de grand diamètre et à paroi épaisse, des joints internes et externes doivent être formés.

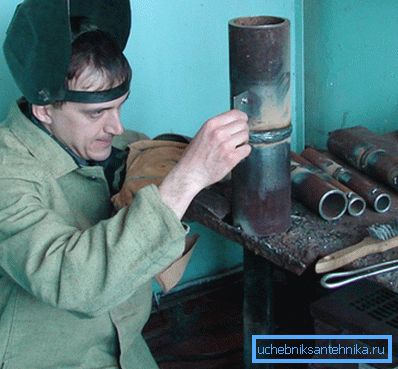

Procédure de soudage

Avant le début du soudage, il est nécessaire de mettre en œuvre toutes les mesures préparatoires prévues dans la réglementation, notamment:

• nettoyer la surface des pièces des restes de saleté et de graisse produits en utilisant des procédures standard;
• alignement des tuyaux à la jonction d'une manière ou d'une autre (en plaçant sous eux de petites barres de bois d'épaisseur appropriée, par exemple);
• sélection du mode de soudage requis, ainsi que des électrodes appropriées à ces fins.

Astuce! Il y a plusieurs façons d'amarrer les tuyaux, qui diffèrent par la largeur de la zone soudée, ainsi que par le type de joint obtenu. Dans le cas que nous envisageons (lors du soudage de tuyaux d'un pipeline), il est préférable d'utiliser le joint classique «bout à bout», qui permet d'ébullition des arêtes sur toute la surface de leur raccordement.

Avant de commencer à travailler, vous devez d’abord allumer l’unité de soudage avec un câble déjà connecté, munie d’un porte-électrode, puis fixer les contacts de terre sur les pièces à traiter.

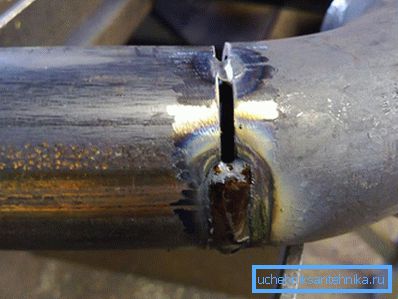

Après cela, plusieurs soudures courtes (pointes) sont appliquées sur la circonférence des pièces assemblées, assurant la fixation finale de leur position relative, après quoi il sera possible de procéder à un soudage direct en utilisant les règles bien connues (voir «Caractéristiques du soudage à l'arc»).

Au cours des travaux, il est toujours nécessaire de se rappeler que les raccords de tuyaux doivent être soudés en mode continu (sans arrêt) avec un contrôle simultané de la constance de la vitesse de déplacement de l'électrode.

Le nombre de soudures appliquées lors du soudage dépend de l'épaisseur de la paroi des ébauches elles-mêmes. dans le même temps, la première couture (principale) est considérée comme fondamentale. Après son application, il est nécessaire de vérifier la qualité du composé obtenu, puis d'abattre le laitier formé à la surface avec un marteau en métal. Notez que la dernière couture doit être appliquée aussi uniformément que possible.

En conclusion, nous rappelons que, lorsqu’on travaille avec un équipement de soudage, il est nécessaire d’utiliser un masque de protection et une combinaison spéciale en tissu dense, qui protège de manière fiable les parties exposées du corps contre la chute accidentelle de gouttes de métal en fusion.
