Tube carré et rectangulaire - types et caractéristiques de

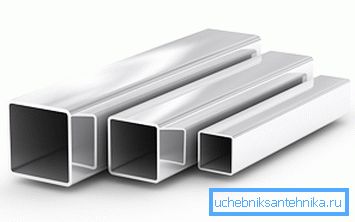

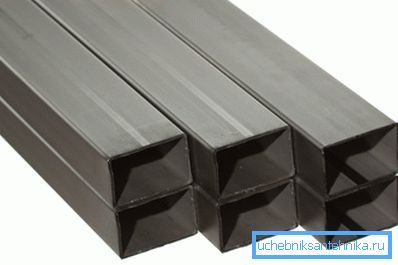

Les tubes carrés et rectangulaires sont maintenant utilisés activement dans presque tous les secteurs de l'industrie. Cette configuration augmente considérablement les caractéristiques techniques de la résistance indispensable dans la construction, la conception automobile et la fabrication de meubles. Chaque année, la gamme de tubes profilés ne cesse de croître, comparée à la gamme produite il y a 20 ou 30 ans, elle a été multipliée par plus de 2 fois.
Pourquoi rectangle

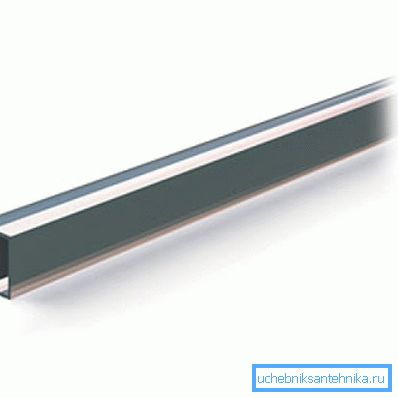

La section ronde convient bien au transport de liquides ou de gaz. La forme cylindrique retient mieux la pression et est beaucoup plus facile à fabriquer. Mais les produits profilés sont plus résistants aux charges externes. La configuration et les dimensions des tubes rectangulaires sont telles qu’elles ont 2 nervures transversales.
Variétés de produits

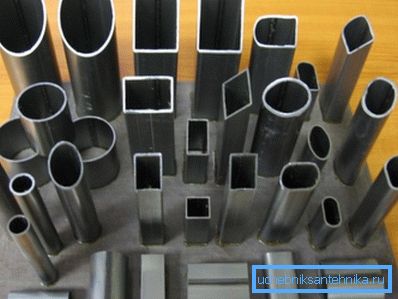

Tous les tuyaux à section carrée ou rectangulaire sont classiquement divisés en 3 types.
- Le type le plus commun est considéré comme une construction soudée.. Un tel produit est fabriqué à partir de tôle pliée et soudée sur un équipement spécial. Les tubes rectangulaires soudés au métal selon la norme GOST 30245. Le prix de ces produits est le plus acceptable, et ils sont donc utilisés plus souvent.

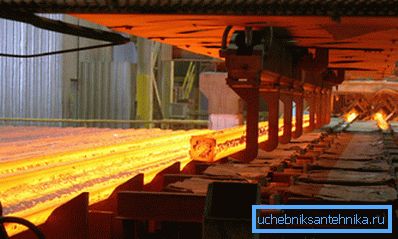

- Produits laminés à chaud, ont des caractéristiques opérationnelles assez élevées, leur production est plus chère, mais cette technologie permet de produire des tuyaux avec des paramètres clairement définis.
- Structures fabriquées sur des laminoirs à froid, avoir initialement une résistance élevée, mais une élasticité faible. Pour augmenter l'élasticité de la technologie utilisée "vacances". Le métal est chauffé à une certaine température et refroidi lentement.
Important: tout assortiment de tubes rectangulaires selon GOST 8639 82 régit la production de produits entièrement laminés sur des laminoirs à tubes pour laminage à chaud et à froid.
Quels sont les avantages des produits carrés et rectangulaires?
- Comme mentionné précédemment, en raison de la présence de raidisseurs naturels parallèles, ces structures ont une résistance beaucoup plus élevée que les tubes laminés à chaud de la même section. De plus, le métal laminé à chaud est excessivement lourd et volumineux.
- Actuellement, presque tous les produits métalliques sont soumis à un traitement anti-corrosion, ce qui augmente considérablement leur durée de vie. Les aciers inoxydables et alliés ne nécessitent pas initialement un tel traitement.
- La forme rectangulaire ou carrée des tuyaux est bien montée sur des surfaces planes verticales et horizontales. Ces conceptions sont pratiques pour recouvrir tous les matériaux de finition.
- Dans les produits creux, il est facile de placer n'importe quelle communication. Des lignes de câble à l'approvisionnement en eau.

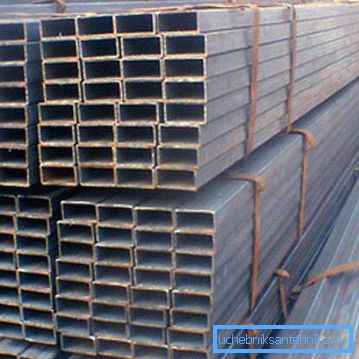

- Les modèles rectangulaires ou carrés sont plus pratiques à stocker, à emballer et à transporter, comparés à une section circulaire, ces produits prennent beaucoup moins de place.
Comme pour les calculs
Il est irréaliste de couvrir toute la gamme de tuyaux rectangulaires d'un article. Mais l'essentiel à retenir est que, lors de l'achat et du transport, le poids d'un tuyau rectangulaire est d'une grande importance, car les bases métalliques libèrent des produits au poids.

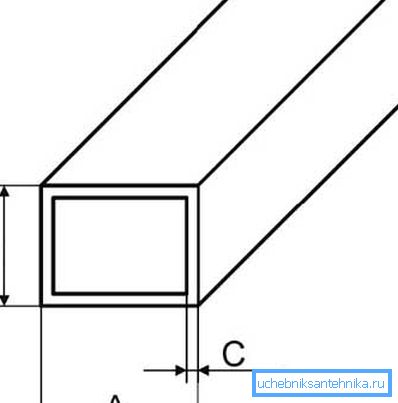

Le poids d'un mètre courant d'un tuyau rectangulaire dépend de sa taille en section et de l'épaisseur de la paroi. Sur le terrain, cette valeur peut être calculée ainsi que le poids de la tôle. En d’autres termes, pour réaliser un scan de conception en mètres carrés, multipliez par un poids fixe, sous forme de tableaux, le poids spécifique de ce métal en grammes et par l’épaisseur de paroi en millimètres.
Les valeurs obtenues par de tels calculs seront approximatives. Bien sûr, vous pouvez les utiliser si vous n’avez pas de tableau contenant des données exactes. C'est encore mieux si vous pouvez utiliser une calculatrice en ligne avec laquelle vous pouvez calculer avec précision le poids d'un tuyau rectangulaire.
Par exemple, nous présentons une partie du tableau compilé selon GOST 8645 82 pour les structures en acier. Le même GOST pour tubes rectangulaires régule les paramètres des produits en acier inoxydable, allié et autres nuances spéciales.
Poids du tuyau en acier.
| Section de tube rectangulaire | Mur | Poids 1m / p |
| 20 x 15 mm | 1,5 mm | 0,810 kg |
| 20 x 15 mm | 2,0 mm | 1,070 kg |
| 25 x 15 mm | 1,0 mm | 0,620 kg |
| 25 x 15 mm | 1,5 mm | 0,930 kg |
| 25 x 15 mm | 2,0 mm | 1,225 kg |
| 30 x 20 mm | 1,5 mm | 1,178 kg |
| 30 x 20 mm | 2,0 mm | 1,554 kg |
| 40 x 20 mm | 1,5 mm | 1,401 kg |
| 40 x 20 mm | 2,0 mm | 1,853 kg |
| 40 x 25 mm | 1,5 mm | 1,554 kg |
| 40 x 25 mm | 2,0 mm | 2,057 kg |
| 50 x 20 mm | 1,5 mm | 1,660 kg |
| 50 x 20 mm | 2,0 mm | 2,198 kg |
| 50 x 25 mm | 1,5 mm | 1,778 kg |
| 50 x 25 mm | 2,0 mm | 2,355 kg |
| 50 x 30 mm | 1,5 mm | 1 849 kg |
| 50 x 30 mm | 2,0 mm | 2,449 kg |
| 50 x 40 mm | 1,5 mm | 2 100 kg |
| 50 x 40 mm | 2,0 mm | 2 790 kg |
| 50 x 40 mm | 2,5 mm | 3 470 kg |
| 60 x 20 mm | 1,5 mm | 1 849 kg |
Important: dans les tableaux des produits profilés, indique la valeur théorique de la masse du matériau. Les normes autorisent un écart de 12% entre les données théoriques et le poids réel.
Où sont les tubes utilisés
Aujourd'hui, presque tous les chantiers utilisent des matériaux profilés. Rappelez-vous à quel point les centres commerciaux, les pavillons, les halls d’exposition et autres structures similaires se développent rapidement. Tout cela est devenu possible parce que le cadre en eux est assemblé à partir de poutres métalliques et de tuyaux profilés.
La construction, l’un des domaines dans lesquels la stabilité externe des tuyaux est revendiquée. La rigidité des produits dans les structures porteuses de bâtiment s'estompe en arrière-plan. Il existe un GOST distinct pour les tubes rectangulaires fabriqués par soudage.
La gamme de tubes rectangulaires selon GOST 30245 2003 propose actuellement la gamme de tailles la plus large pour les produits soudés.
Important: une poutre en I dont les caractéristiques de résistance dépassent celle du tuyau profilé; les tuyaux carrés et rectangulaires sont donc utilisés dans les structures ouvertes intermédiaires, avec un niveau de charge moyen ou dans des endroits où l'aspect esthétique de la question est important.

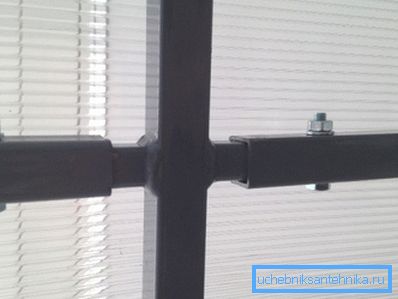

Mais les produits profilés dans la construction ne sont pas utilisés uniquement pour la fabrication de poutres de support dans les immeubles de grande hauteur. Ce matériau n’est pas moins populaire lorsqu’on organise des structures à faible charge et technologiques.
La balustrade bimétallique rectangulaire peut être trouvée dans n'importe quel bureau. Tuyau en plastique rectangulaire, idéal pour la pose de câbles cachés dans les immeubles de grande hauteur. Enfin, les pavillons d'exposition ou de commerce temporaires pliables sont généralement fabriqués précisément à partir d'un tel profil. (Voir aussi l'article Pose de câbles dans les conduites: caractéristiques.)

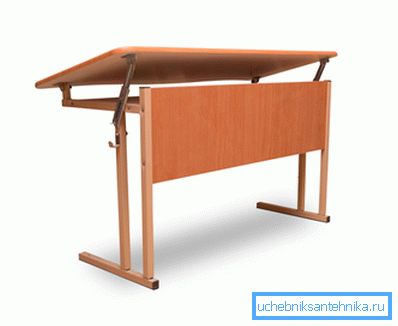

Cette forme est largement utilisée dans la fabrication de meubles. Nous sommes tous allés à l’école et nous nous rappelons, pas toujours beaux, des bureaux et des tables fiables et durables, assemblés sur la base de tubes carrés ou rectangulaires. Les concepteurs de meubles modernes ne négligent pas non plus ces profils.
Aujourd'hui, presque tous les véhicules à roues en mouvement ont dans leur conception des éléments de roulement en tubes carrés ou rectangulaires. En commençant par un chariot dans le pays, une remorque pour la voiture et en terminant par une voiture de course sportive, il y en a partout.
Enfin, les serres de campagne, qui s'assemblent rapidement et de leurs propres mains, sont souvent faites de métal léger de forme exacte. Les instructions pour l'assemblage de telles structures ne prennent pas plus d'une page et sont compréhensibles à un niveau intuitif.
La vidéo de cet article montre des tubes profilés.
Conclusion
Personne ne contestera le fait qu'il n'y a pas de matériaux universels dans la nature. Les tuyaux carrés et rectangulaires ne font pas non plus exception. Mais dans de nombreux secteurs de la construction et de la fabrication, ils constituent un matériau indispensable.
