Tube carré - matériau de construction universel

La tuyauterie de profil présente un certain nombre de fonctionnalités utiles qui élargissent quelque peu la portée de son utilisation par rapport à une section circulaire. En particulier, la surface plane facilite son utilisation pour l'installation de diverses structures. De plus, en raison de sa forme, le processus de connexion d'éléments individuels dans des structures complexes est facilité.

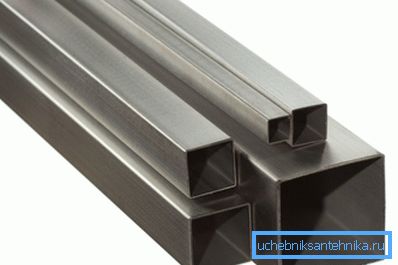

Informations générales

Un tel pipeline peut être fabriqué à la fois en acier et en plastique, par exemple en PVC.

Le matériau détermine en grande partie le domaine d'utilisation des produits laminés. Ces options sont possibles:

• les tuyaux en acier de cette forme ne conviennent pas à l'organisation de l'alimentation en eau ou du système de chauffage. Mais il peut être utilisé pour créer des cadres à partir de tuyaux de différentes sections et même pour fabriquer des meubles de vos propres mains. Une section relativement petite peut être utilisée pour bloquer de grandes portées; à cette fin, des fermes en sont faites, et de grandes tailles peuvent être utilisées comme éléments porteurs, par exemple des colonnes;

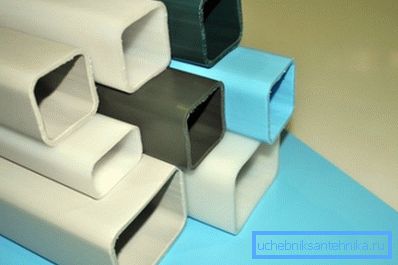

• Les tuyaux en plastique carrés, bien sûr, n’ont pas la résistance d’un métal; leur domaine d’utilisation est donc limité par la charge admissible.. Par exemple, la tuyauterie en plastique peut être utilisée pour les systèmes d’arrosage des tétines dans les fermes avicoles. Les racks de clôtures en plastique peuvent être de taille standard plus grande, tels que des chemins de câbles, des conduits d'air, etc.

L'utilisation d'acier laminé en ASG

L'utilisation d'un tel pipeline dans la construction industrielle est quelque peu différente de la construction d'un individu. Tout d’abord, l’échelle des tâches et la charge de la structure. Étant donné la popularité des produits laminés, il est logique de détailler davantage les exigences réglementaires et leur utilisation.

Documents réglementaires

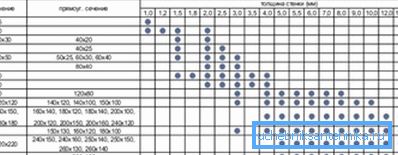

Le GOST pour tubes carrés contient les exigences de base pour les dimensions géométriques, leurs tolérances et les tailles standard indiquées dans l'assortiment.

La situation avec les documents réglementaires diffère selon le matériau:

• Pour le pipeline en acier, il existe 3 normes principales: GOST 8639-68, GOST 8639-82 et GOST 30245-2003. Ce dernier document combine des informations de base non seulement en carré, mais également en section rectangulaire. Dans les mêmes documents, vous pouvez trouver le poids par mètre d’un tuyau carré;

• en ce qui concerne les tuyaux en plastique, le document réglementaire correspondant n’existe pas. Il est donc nécessaire de s’appuyer davantage sur les informations des fabricants.

Utilisation du pipeline de profil

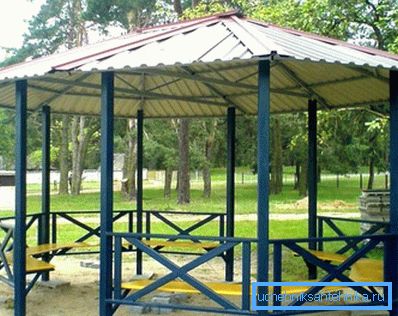

Dans les constructions individuelles, de petites tailles sont généralement utilisées. Dans ce cas, son champ d’application se limite au cadre des tuyaux sous la serre ou des racks pour l’installation de la clôture. Dans le même temps, la charge est relativement faible et le poids d'un tuyau carré ne joue pas un grand rôle.

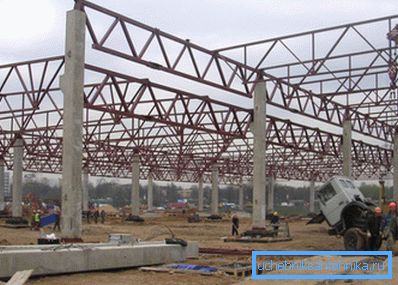

Dans la construction industrielle, un tel matériau permet plusieurs fois de réduire le temps passé à la construction de structures. Le fait qu’il puisse être utilisé pour couvrir des portées importantes est particulièrement intéressant. Cette technique est largement utilisée, par exemple, lorsque des travées sont bloquées dans des magasins industriels, des hypermarchés et d'autres grandes installations.

Le seul problème dans ce cas est la masse du tuyau carré. Si vous bloquez simplement une grande étendue avec un long pipeline, il ne s'effondrera que sous son propre poids. Par conséquent, pour le chevauchement de grandes étendues sont faites ferme.

Fermes de pipeline

Toute ferme comprend des éléments tels qu'une ceinture (supérieure et inférieure) et un contreventement. En plus du profil du pipeline, ils peuvent être constitués de poutres en I, de coins et d’autres produits laminés. Cependant, les fermes en produits laminés sont beaucoup plus pratiques à fabriquer, tandis que le poids de la structure reste faible (il peut être déterminé par GOST).

Ferme peut être classé selon la forme, il existe de tels types:

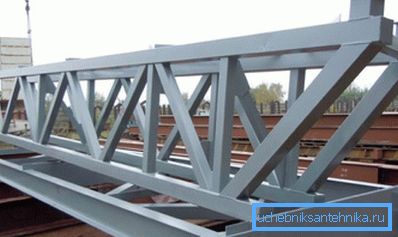

• avec des ceintures parallèles;

• sous la forme d'un triangle. Une ferme triangulaire à tube carré peut être utilisée, par exemple, comme base d’un système de ferme;
• trapézoïdal;

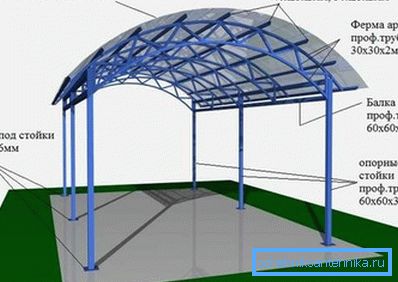

• cintré.

Faites attention! Pour créer une ferme cintrée, vous avez besoin d'une cintreuse. Les instructions pour son utilisation sont extrêmement simples - il suffit juste d’étirer le tuyau entre les rouleaux. Il est préférable de ne pas plier le profil en roulant manuellement, le risque de le gâcher est grand.

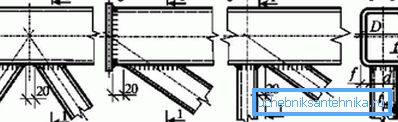

Dans la fabrication d'une attention particulière doit être accordée aux nœuds de la ferme à partir d'un tuyau carré. La géométrie des nœuds affecte fortement le fonctionnement de la structure sous charge.

Caractéristiques des unités de montage

Un nœud est un point auquel au moins 3 sections d'un pipeline se rencontrent.

Les méthodes d'association les plus couramment utilisées:

• utilisant la soudure;

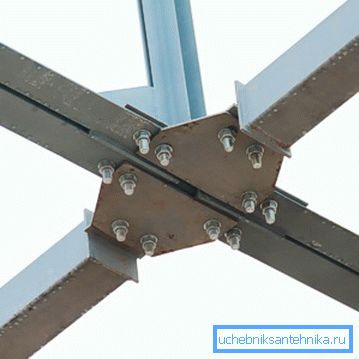

• en utilisant des boulons ou des rivets;

• en outre, vous pouvez utiliser des tricots de renforcement;
• il est permis d'utiliser des accolades d'expansion, des supports pour renforcer le nœud.

Il est permis de combiner les éléments de la ferme en tant que bout à bout et chevauchement. En même temps que la taille standard compte, les tailles d'un tuyau carré peuvent être apprises à partir d'une plage.

Faites attention! Dans une union soudée, un joint métallique peut également être utilisé si l'épaisseur de la paroi est insuffisante. Sinon, le métal peut simplement être brûlé.

Lors de l'assemblage d'une unité, il est particulièrement important de ne pas déplacer des éléments individuels par rapport à leur position de conception. Les axes de la ceinture et des accolades doivent se croiser en un point, mais dans ce cas les deux accolades seront chargées de manière égale.

Cependant, il existe des exceptions à cette règle. Par exemple, dans le cas de l'utilisation de tailles différentes entre accolades ou s'il existe des restrictions en raison de la géométrie de la courroie, le centrage du nœud est autorisé. L'influence du centrage est perceptible dans l'intrigue des moments, le poids des tubes carrés a également été pris en compte lors de la construction.

Séparément, il est nécessaire de mentionner les joints de consolidation. Le boulonnage peut être utilisé pour cela. Dans le cas des boulons, des boulons à haute résistance sont utilisés pour le joint tendu et sont fabriqués en acier au carbone pour comprimés.

Faites attention! En cas de raccordement de tuyaux par des brides, il est nécessaire d'augmenter la rigidité de la bride dans la zone étirée. Pour ce faire, vous pouvez simplement renforcer les nervures, le prix d'une telle solution est minime et la conception ne risque pas de s'effondrer sous la charge.

À la fin

La tuyauterie profilée est un matériau de construction polyvalent. En raison de ses caractéristiques géométriques, il peut être largement appliqué non seulement individuellement, mais également dans la construction industrielle. L'article se concentre sur l'utilisation de l'acier laminé dans la construction.

La vidéo de cet article montre un exemple d'utilisation d'un tuyau carré dans une construction individuelle.
