Tube coaxial pour chaudière à gaz

Le chauffage indépendant avec l'utilisation d'une chaudière à gaz n'est possible qu'avec une bonne élimination des gaz d'échappement. Mais comme il n’est pas toujours possible d’installer un tuyau traversant le toit, une cheminée coaxiale a été développée pour les appareils muraux.

Cela a permis de réduire la longueur de la cheminée sans perturber la poussée et également d'éliminer les produits de combustion à travers le mur extérieur du bâtiment. Cet appareil mérite d’en parler plus en détail.

But

Le travail des équipements de chauffage au gaz doit être organisé de manière à ce que les produits de combustion résultants soient effectivement évacués à l'extérieur, tout en permettant un accès constant d'air frais à la zone du brûleur.

De nos jours, il est jugé opportun d'installer dans des bâtiments à plusieurs étages une chaudière domestique murale ou au sol pour le chauffage avec une cheminée coaxiale, ce qui permet de résoudre ce problème avec un minimum de dépenses et de rééquiper la pièce.

Selon les règles de sécurité incendie, il est interdit d’évacuer de la fumée par les canaux de ventilation des immeubles d’habitation. Il existe également des problèmes d’accès à la quantité d’air frais requise pour une combustion complète du carburant.

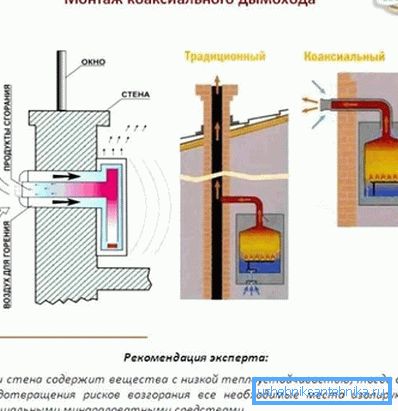

La cheminée coaxiale a pour but de résoudre simultanément ces deux problèmes. En même temps, son installation est simplifiée par la nécessité de percer un seul trou dans le mur porteur du bâtiment.

Construction

Qu'est-ce qu'une cheminée coaxiale?

Cet appareil est constitué de deux circuits:

• le premier fait ressortir les produits de combustion du combustible gazeux;
• le second est conçu pour fournir la quantité requise d'air frais dans la chambre de combustion.

Ils se composent de deux tuyaux de diamètres différents, insérés l'un dans l'autre. La fumée est évacuée par le canal central, l'air frais s'écoule par le vide qui les sépare.

Si vous regardez la section transversale de cette cheminée, nous voyons deux cercles, entre lesquels il y a une petite distance, dont la valeur est constante sur toute la longueur de la structure. Le même schéma s'applique aux coudes et autres accessoires utilisés lors de l'installation.

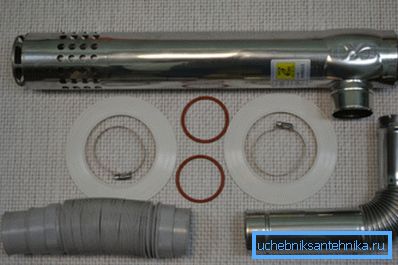

Le matériau principal pour les cheminées coaxiales horizontales ou verticales est l’acier:

• galvanisé - son prix est le plus abordable, mais sa durée de vie est limitée;
• L'inox augmente considérablement la durée de vie de l'appareil.

Le meilleur matériau pour les cheminées de ce type est l'acier, qui peut résister aux substances contenant de l'acide. Ceci est directement lié aux produits de combustion du carburant, qui dans leur composition ont des composés chimiques très agressifs. Ce dernier peut endommager la surface non protégée de la structure.

Qu'est-ce qu'une cheminée coaxiale?

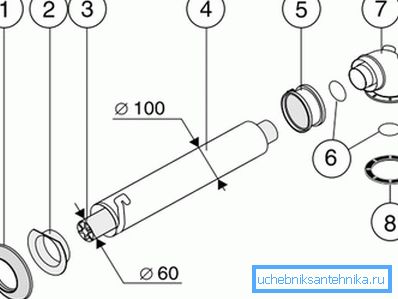

Les systèmes d'extraction de fumée incorporent les éléments structurels suivants:

• tube coaxial;
• dispositif de révision, conçu pour l'entretien de la cheminée;
• réservoir de récupération des condensats, généré par le passage de la fumée à travers le système;
• extension de tuyau coaxial, dont la longueur ne devrait pas dépasser 3 m;
• té, si vous avez besoin de connecter 2 appareils;
• les coudes et les genoux, nécessaire pour relier la cheminée à la chaudière et l'amarrage des sections horizontale et verticale;
• dispositif de protection et couvercles décoratifs, ne pas laisser le vent éteindre la flamme;

Astuce: si l'installation de la cheminée est horizontale, ajoutez au système un ventilateur d'extraction électrique assurant une traction stable.

Avantage de l'appareil

Les experts disent de bonnes caractéristiques de performance de ces cheminées. Ils fournissent également un environnement de travail sûr pour les équipements à gaz.

Il existe aujourd'hui un certain nombre de sociétés spécialisées dans la production de tels produits. Bon nombre d'entre eux fournissent leurs produits au marché national des équipements à gaz. Ci-dessous, nous considérons les côtés positifs des cheminées coaxiales:

L'assemblée

Nous vous recommandons de ne pas vous-même installer des chaudières à gaz dans un appartement ou une maison privée. Pour ce faire, il existe des sociétés professionnelles certifiées spéciales qui non seulement installeront, mais prendront également le matériel sous garantie.

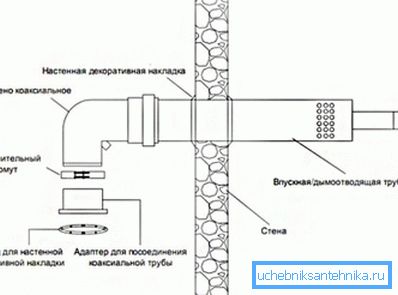

Nous examinons ci-dessous les règles à suivre lors de l’installation d’une cheminée coaxiale:

1. Les instructions permettent l'installation de tuyaux en position horizontale, verticale et en biais. Dans le premier cas, l'installation doit fournir une pente minimale (de 3?) Vers le collecteur de condensat.

Conseil: ce système nécessite un ventilateur capable d’assurer une traction normale.

1. La cheminée coaxiale verticale pour une chaudière à gaz est principalement utilisée lorsqu'il est impossible de respecter les distances réglementaires avec les gazoducs, les fenêtres et autres objets. Il faut savoir qu'un tel système nécessitera des investissements financiers importants.
2. La distance minimale entre le sol et la sortie de la cheminée (lorsqu'elle est installée au premier étage) est de 1 à 1,5 m.La cheminée doit également être située au-dessus de la chambre de combustion, à une hauteur de 1,5 m également.

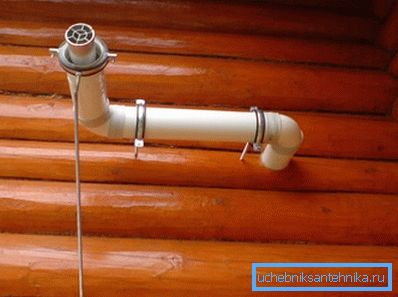

3. L'installation de la cheminée peut être effectuée en utilisant pas plus de 2 genoux pivotants.

1. La distance par rapport à la fenêtre doit être d’au moins 600 mm (dans toutes les directions et tous les plans), par rapport aux conduites de gaz - plus de la moitié du diamètre de la cheminée.

Il existe également d'autres exigences spécifiques que seul un spécialiste peut comprendre, notamment les nombreuses nuances lors du montage de collecteurs de condensat et de dispositifs de révision. Nous recommandons d’assurer le fonctionnement sûr et fiable des équipements de chauffage au gaz afin de confier son installation à des équipes de professionnels.

Conclusion

Le chauffage indépendant permet de réguler de manière indépendante la consommation de gaz et de fournir un appartement ou une maison avec une chaleur de haute qualité.

La cheminée coaxiale joue un rôle important dans ce processus, ce qui a permis la création de systèmes dont les produits de combustion sont évacués à travers le mur de soutènement du bâtiment. Travailler avec des équipements à gaz est considéré comme dangereux, alors confiez leurs performances aux professionnels. La vidéo présentée dans cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
