Tube de cuivre - réglementation en vigueur et détails

Un homme a commencé à fabriquer des tuyaux en cuivre peu après avoir appris à fondre le cuivre lui-même. Depuis plusieurs centaines d'années, ce matériau a fidèlement servi dans la vie quotidienne et dans diverses industries. À ce stade de notre pays, un tuyau en cuivre est produit conformément à la norme GOST 617 2006, dont les créateurs ont tenté d'adapter au mieux ce document normatif à leurs homologues européens.

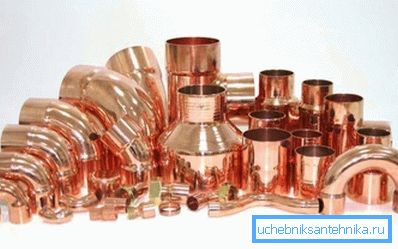

Photo des raccords.

Spécifications du produit

Le cuivre est non seulement un matériau coûteux, dont le prix peut être plusieurs fois supérieur à celui des polymères habituels, mais également un matériau très flexible et de grande qualité, dont la durabilité et les caractéristiques uniques compensent facilement l'investissement initial.

Tous les moments de travail associés au rationnement et à la normalisation des produits à base de cuivre sont fixés dans GOST 617. Pour la première fois, ce document a été publié à l’aube du pouvoir soviétique, à savoir en 1919, sous le nom de GOST 617 19. Depuis lors, avec une cohérence enviable Une fois par décennie, ces normes sont constamment mises à jour.

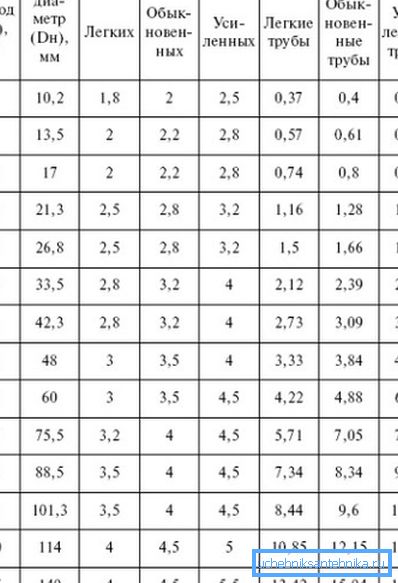

Tableau pour les calculs.

Mais toutes ces normes ont été développées pour la grande et puissante ex-Union soviétique, dont le système métrologique était quelque peu différent de celui de l'Europe. Par conséquent, le dernier accord apparu lors de l'alliance avec GOST 617 90 pour les tubes en cuivre dans la nouvelle ère de relations de marché ne correspondait plus au temps. En conséquence, la norme 2006 susmentionnée a été créée.

Important: nombre de ces normes n’ont pas perdu de leur pertinence à ce jour. En effet, à partir des changements radicaux, dans le dernier document, nous pouvons appeler la transition du calcul en pouces au marquage en millimètres. Dans le cas contraire, toutes les mises à jour concernaient pour l'essentiel exclusivement l'augmentation de la gamme de produits.

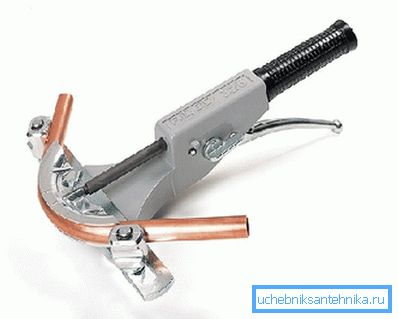

Méthode de pliage.

Avantages matériels

  • Ce matériau est capable de résister avec succès à la corrosion, de sorte que les principaux fabricants donnent une garantie sur ce produit à partir de 80 ans.. Par exemple, le plastique de la plus haute qualité promet d’être utilisé jusqu’à 50 ans.
  • Contrairement au PVC et à certains autres polymères, de telles structures ne craignent pas l'exposition aux rayons ultraviolets.
  • Parmi les matériaux utilisés, ce métal a peut-être la plus grande amplitude de température en fonctionnement.. On se sent bien à -200 ° C et à +200 ° C, tandis que les polymères sont conservés de -15 ° C à +140 ° C.

Important: la limite supérieure positive de fonctionnement dépend du point de fusion de la brasure qui a été utilisée pour les joints de brasage et peut atteindre +700? С.

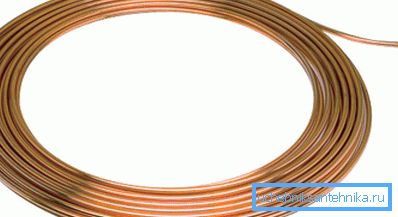

Tube élastique à paroi mince.
  • Les structures d’une épaisseur de paroi jusqu’à 2 mm, traditionnellement utilisées pour les systèmes de plomberie et de chauffage, sont capables de résister à une pression interne allant jusqu’à 54 atm, contre un maximum de 25 atm pour le plastique renforcé.
  • En raison des caractéristiques uniques de la ductilité du tuyau, vous pouvez facilement vous plier. De plus, grâce à la même plasticité, un tube en cuivre ondulé unique en son genre est produit.
  • Dans les systèmes de plomberie et de chauffage, l'eau est chlorée et l'acier devient inutilisable à la suite d'un contact prolongé avec le chlore.. Le cuivre est recouvert d'un film d'oxyde et peut servir indéfiniment.
  • Ce métal a un effet bactéricide, cet indicateur n’est pas aussi élevé que celui de l’argent, mais il suffit que les tuyaux ne prolifèrent pas avec de la moisissure.

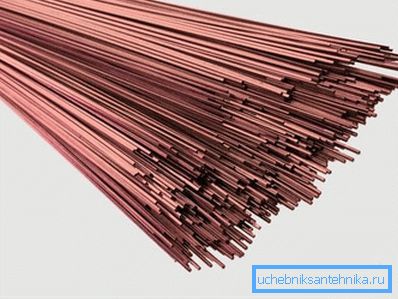

Soudure réfractaire.

Parlons des lacunes

  • Tous les concurrents sont unanimes pour dire que le prix du matériel est très élevé, mais les enfants et les petits-enfants vous en remercieront.
  • La deuxième chose que les opposants soulignent est le poids élevé du tuyau de cuivre. En effet, la densité du matériau est de 8920 kg / m ?, contre un maximum de 7900 kg / m? sont devenus. Ainsi, un tuyau d'acier d'un demi-pouce avec un mur de 1 mm sera 12% plus léger.

Mais pour la plomberie, il y a suffisamment de paroi de 0,8 mm, de sorte que le poids est égalisé. De plus, le coût d'un tube de cuivre par mètre, avec une paroi de 0,8 mm, sera beaucoup plus bas.

Quelques instants d'installation

Pour l'installation du câblage est parfois une charge importante sur les structures porteuses. Il est plus facile de connaître le poids d'un tuyau de cuivre à partir des tableaux de la gamme selon GOST ou d'utiliser le calculateur en ligne.

Mais si ces deux méthodes ne sont pas disponibles, vous pouvez le calculer manuellement. Pour ce faire, vous aurez besoin de savoir combien de m2 de tuyau de cuivre dans un segment de compteur spécifique du produit.

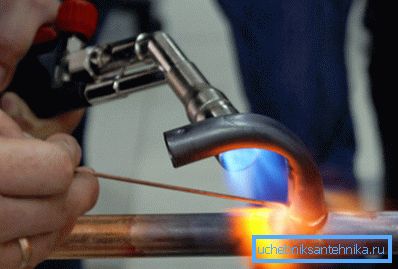

Réchauffer la connexion.

Après cela, il faudra multiplier le carré des murs de la structure en mètres carrés, par l'épaisseur de paroi en mm et par le poids spécifique du métal égal à 8920 kg / m? De tels calculs ne peuvent se vanter d'une grande précision, ils ne sont donc utilisés qu'en dernier recours.

Traditionnellement, dans la plupart des cas, un tel câblage est monté par soudure à l'aide d'un chalumeau à gaz. Les tuyaux de cuivre sont également en cours de réparation. Le moyen le plus pratique est de souder avec de la soudure à l'étain ordinaire, les instructions sont simples, le tuyau doit être coupé exactement avec un coupe-tube spécial et le chanfrein doit être retiré avec un racleur.

Ensuite, une extrémité du tuyau est étirée par un détendeur jusqu'à une profondeur supérieure au diamètre du produit. La distance entre les joints est inférieure à 0,025 mm.

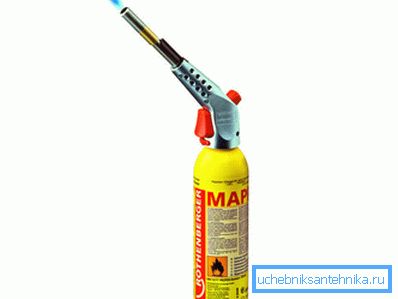

Brûleur à usage unique.

Après cela, la surface du produit est nettoyée, traitée avec un fondant et connectée. Le processus de brasage est effectué en chauffant le joint à une température dépassant le point de fusion de la brasure. Les professionnels conseillent de ne pas chauffer la brasure car elle devrait fondre au contact du tuyau. Ainsi, en raison de l'effet capillaire, la brasure fondue remplira l'espace entre les tuyaux.

En plus de la soudure, une méthode de sertissage peut être utilisée, dont l’une des variantes est montrée sur la vidéo dans cet article. Mais une telle connexion n’est pas considérée comme fiable, il est déconseillé de l’encastrer dans des murs ou de l’utiliser dans des structures sous pression à haute pression. De plus, si vous mettez trop d'effort, vous pouvez endommager le tuyau.

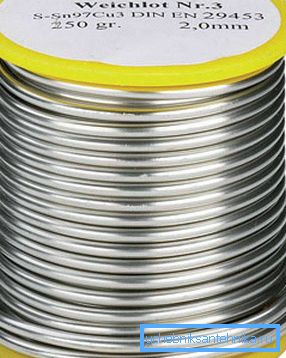

Étain à souder.

Il convient également de mentionner que les produits sont recuits et non recuits. Lors du processus de fabrication d'un tube laminé sans soudure, en raison de la déformation à froid du métal, la structure du matériau change et il perd de son élasticité. Pour restaurer ces caractéristiques de la conception, ils «libèrent», le processus de revenu implique un chauffage à 700 ° C et un refroidissement progressif.

Important: les tuyaux non recuits sont également utilisés, mais uniquement dans les constructions avec une conduite droite, car il est impossible de courber de tels produits, ils vont simplement commencer à se fissurer et à se briser.

Câblage en cuivre.

La vidéo de cet article montre plus en détail certains points relatifs à l’utilisation de tuyaux en cuivre.

Conclusion

Le coût d'un tuyau de cuivre par mètre en un coup d'œil peut faire peur. Mais la qualité et la durabilité de ces structures ont déjà été testées avec le temps. Il suffit de rappeler que dans une Europe radicale et prudente, la plupart des bâtiments sont équipés de ces mêmes structures.

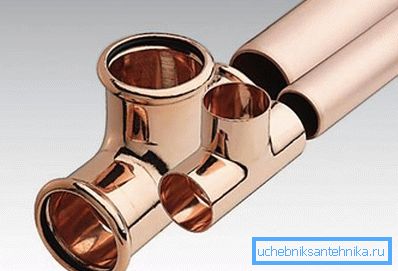

Produits de chrome.
