Tube électro-soudé: paramètres techniques et portée

Avec le développement de la science du soudage, la technologie de soudage des métaux a atteint un nouveau niveau. Les tuyaux soudés électriquement sont devenus beaucoup moins que les versions laminées à chaud ou étirées sans soudure. Mais la production de soudures consomme moins d'énergie et le prix des produits fabriqués par soudage électrique est donc beaucoup moins élevé.

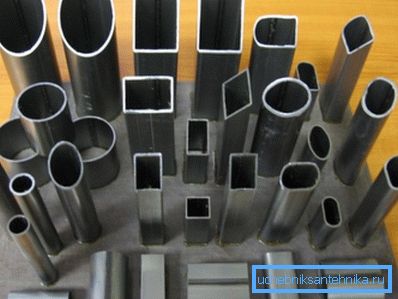

La gamme de tubes soudés électriquement ne se limite pas à une forme cylindrique, il existe une direction non moins volumineuse de la production de divers types de structures profilées. Les tuyaux fabriqués à l'aide de la soudure électrique sont fabriqués à partir d'aciers au carbone traditionnels et de nuances alliées. L'acier inoxydable n'est pas moins largement utilisé dans la production.

Où est ce matériau applicable

• Grâce à une combinaison raisonnable de prix et de qualité, les produits soudés électriques nous entourent partout. Ils constituent la base de tous les systèmes d’eau et de gaz existants à l’heure actuelle. En outre, presque tous les appareils ménagers, qu’il s’agisse d’un aspirateur ou d’un simulateur de sport, même dans une voiture doivent être conçus de manière à comporter des tuyaux électro-soudés.

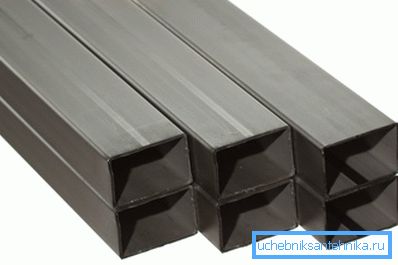

• Une place particulière dans la production est occupée par les structures électrosoudées en métal conçues pour les besoins de la construction.. Avec le béton armé traditionnel, aucune construction moderne sérieuse ne peut se passer de tuyaux soudés de forme carrée ou rectangulaire. Souvent, ils forment la base du cadre de tout immeuble moderne de grande hauteur.
• Tous les pavillons modernes et diverses salles d’exposition sont constitués de telles structures.. Sur les marchés urbains, toute tente ou stand commercial repose précisément sur des cadres légèrement soudés. Aucune serre moderne au chalet n’est concevable sans un cadre robuste constitué de structures en métal soudées profilées.
• Chacun de nous s'est assis à un bureau à l'école, à une table de bureau ou sur des chaises dans un café de la ville. Actuellement, les cadres de tous ces meubles sont constitués de structures légères creuses et soudées.

Quels sont les types de produits

Le vaste océan de ce produit est réglementé par GOST pour les tubes soudés électriquement. Chaque secteur et chaque région ont élaboré leurs propres documents de réglementation, mais la plupart des domaines existants sont axés sur les caractéristiques techniques des tubes soudés électriquement conformément à la norme GOST 10704 91.

Variétés de couture

Les structures qui sont assemblées par soudage électrique ne sont pas non plus les mêmes, les experts partagent deux technologies d'assemblage communes: il s'agit de produits à joints droits et à vis (lire aussi l'article Tuyaux longitudinaux en acier électro-soudés - types et caractéristiques).

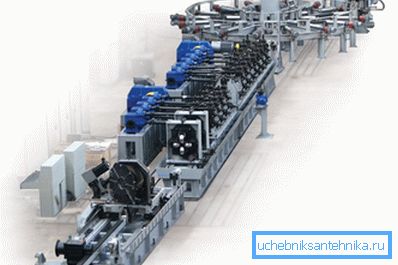

Le processus technologique dans lequel une couture droite ou parallèle est utilisée est plus rentable. Ce type de composé en termes de coûts de production et d’organisation du processus de production lui-même est beaucoup moins cher que ses concurrents.

Cela est dû au fait que la connexion est parallèle à l'axe de la structure sur une ligne. Mais les données techniques de tels tuyaux ne permettent pas de fonctionner à des pressions internes élevées et à des températures élevées, ils sont donc largement utilisés dans les technologies de la construction et dans la production de cadres.

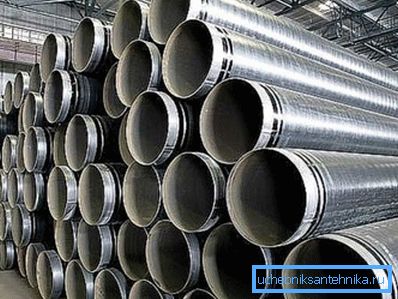

Le soudage en spirale ou en spirale des joints est bien meilleur, en particulier, il est utilisé dans la production de produits à grand diamètre et à paroi épaisse. La plupart des gazoducs et des conduites d'eau sont équipés de tels tuyaux. En même temps, le joint est cousu, car l’électrode de soudage se déplace le long d’un chemin en spirale complexe.

Il convient également de noter que de telles structures peuvent être réalisées par formage à chaud et à froid. Le formage à froid est plus courant car, grâce à cette méthode, les structures à parois minces sont produites. Par conséquent, le poids du tuyau électrosoudé est beaucoup moins lourd.

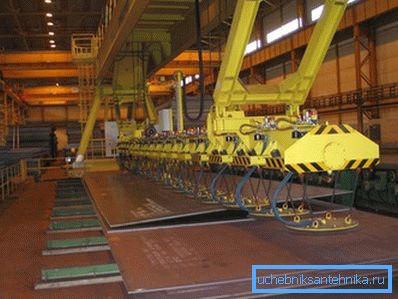

L'équipement technologique pour la fabrication de produits de formage à chaud nécessite de grandes surfaces et une consommation d'énergie importante. De cette manière, des tuyaux volumétriques de grand diamètre et à paroi épaisse sont fabriqués.

Important: la technologie de production de produits à base d’eau et de gaz, en abrégé VGP, n’est pas très différente de l’électricité. La différence formelle entre un tuyau VGP et un tuyau électriquement soudé réside dans le fait qu’il est utilisé pour l’installation de communications internes. Et les structures soudées électriques sont courantes sur les principales canalisations d'eau et de gaz.

Produits en acier inoxydable

L'acier inoxydable en général et les tuyaux fabriqués à partir de celui-ci présentent des caractéristiques de performance uniques. Ces produits sont fabriqués exclusivement par la méthode de formage à chaud. Cela est dû au fait que l'acier inoxydable et les aciers alliés font partie des matériaux à haute résistance: sans préchauffage, ils ne pourront pas se plier qualitativement.

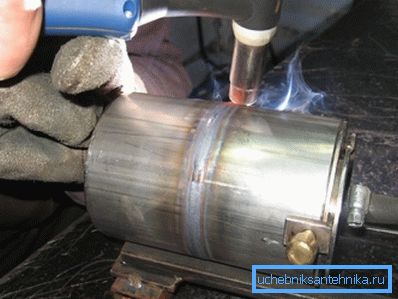

La technologie de soudage de ce matériau est également différente de la traditionnelle. Tous ces métaux sont bouillis par soudage à l'argon. Dans les conditions de production, la feuille est connectée dans des chambres spéciales remplies de gaz inerte, ce qui garantit une haute qualité de couture.

Le formage à chaud, suivi du rodage et du nettoyage permet de produire des tubes de haute qualité qui ne se distinguent pas visuellement des tubes laminés.

Conseil: s'il existe un manuel pour souder des métaux ferreux de vos propres mains et en présence d'un poste à souder, l'opération est tout à fait accessible dans des conditions artisanales. Mais si vous maîtrisez le soudage à l'argon de l'acier inoxydable sans mentor intelligent ni équipement spécial, vous échouerez.

Les métaux alliés et l'acier inoxydable sont classés selon des documents réglementaires distincts. GOST 9941 81 est traditionnellement utilisé pour les tubes en acier inoxydable soudés électriquement. La certification des produits est effectuée pratiquement sur tout le territoire de l'ancienne union.

Important: outre le document réglementaire mentionné ci-dessus, le GOST 9940 81 est également disponible pour les tubes en acier inoxydable soudés électriquement. Cette norme régit la qualité des conceptions sans soudure. Le joint qui les recouvre "roule" sur les moules de formage à chaud et n'est pas visible visuellement.

Quelques mots sur le poids

Les données telles que le poids d'un tuyau soudé électriquement sont importantes lors de l'achat et du transport de ce produit. En outre, la plupart des organisations professionnelles spécialisées dans la vente de ce produit le publient en poids.

Dans tout document, le poids d'un mètre de tuyau d'électrofusion est indiqué. Cette valeur numérique permet de calculer rapidement la masse totale de l'ensemble du lot de marchandises ou la charge supportée par les structures de support lors de l'installation.

Dans les documents d'accompagnement pour les marchandises, indiquez toujours ces données. Le poids de tout produit dépend de la densité de l'alliage à partir duquel il est fabriqué, de la géométrie de la section et de l'épaisseur de la paroi.

Le moyen le plus simple de calculer maintenant consiste à utiliser des programmes spéciaux, des calculatrices en ligne, qui donneront rapidement le résultat. Mais s'ils n'étaient pas disponibles, vous pouvez utiliser les tables de gammes pour ce produit, qui se trouvent dans le fichier GOST correspondant. Si les produits ne sont pas standard, le paramètre le plus proche de celui souhaité est pris.

Si la situation est sans issue et que vous n'avez accès ni à GOST ni à Internet, vous pouvez utiliser les formules mathématiques. Donc, pour calculer le poids des produits cylindriques, la formule est utilisée, où le poids est (?) 3.14 * (D - T) * T * L * P.

Où D est le diamètre extérieur (m); T est l'épaisseur de la paroi (m); L est la longueur (m); P est la masse volumique de l'alliage (kg / m²?). La masse volumique moyenne du métal est de 7850 kg / m².

Pour les produits spécialisés, le volume de matière est calculé selon la formule suivante: V = A * B * L. Où V est le volume (m?); A et B sont la longueur des côtés (m); L est la longueur du produit; en multipliant A par B en conséquence, nous obtenons la surface transversale. L'erreur de calcul autorisée est de 12%.

La vidéo de cet article fournit des informations supplémentaires sur le sujet.

Conclusion

La gamme de tubes soudés électriquement est très large, mais rappelez-vous que chaque lot, et parfois chaque produit, doit avoir un certificat de qualité. L'inspecteur du service du contrôle de la qualité doit vérifier de sa propre main, à l'aide d'un équipement spécial, le respect des documents réglementaires et confirmer la qualité de la marchandise (voir aussi l'article Tuyaux sans pression - nous étudions tous les types et leurs caractéristiques).
