Tube en acier longitudinal: caractéristiques et

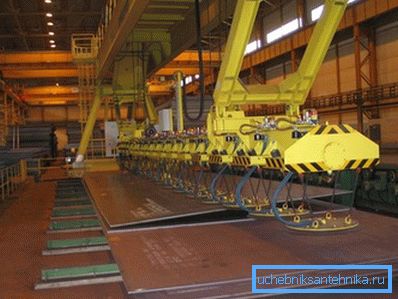

Les tubes longitudinaux soudés selon GOST 10704 91 et 10705-80 sont des articles métalliques, soudés à partir de bandes d'acier. La production industrielle de ce type de produits comprend des étapes consistant à former des ébauches à partir de tôle et à les souder en un tout.

Les caractéristiques techniques et opérationnelles du produit sont largement déterminées par la qualité du métal utilisé et par la technologie des pièces à souder. Examinons plus en détail le matériel informatique fabriqué selon GOST 10704 91.

Caractéristiques principales

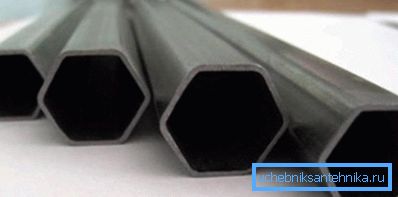

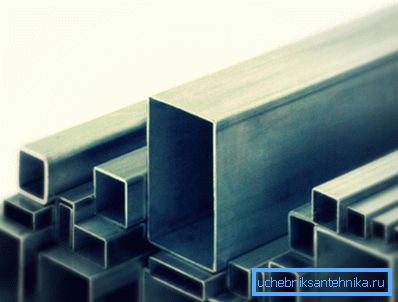

Le tube soudé longitudinalement à l'électricité est un produit entièrement métallique de section ronde ou rectangulaire, fabriqué exclusivement dans des conditions d'usine à l'aide d'un équipement de laminage spécial. La production du produit est réalisée en laminant la tôle d'acier en une billette que l'on fait bouillir par la méthode du joint direct.

Conformément au procédé de formation de la billette, les tubes à joint droit sont divisés en types suivants:

• froid déformé;
• laminé à chaud;
• laminé à froid;
• étiré à froid

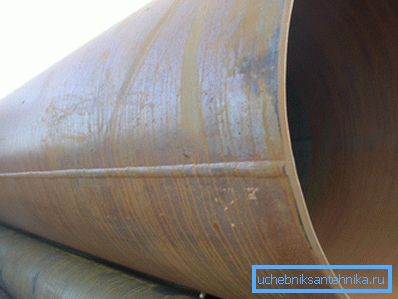

La soudure a une direction longitudinale qui fournit des paramètres de résistance optimaux.

Important: les tuyaux soudés selon cette méthode ne permettent pas un pliage mécanique, car cela pourrait entraîner leur fissuration ou leur écrasement, ainsi que la perte de la configuration initiale et des propriétés de résistance.

Dans la fabrication de tubes soudés électriquement, on utilise les marques St1, St2, St3, St4, 08Yu et 22GYu, au carbone et en acier à faible teneur en carbone.

Les propriétés de résistance optimales du produit seront fournies avec le contenu en acier:

• carbone - pas plus de 0,25%;
• soufre - 0,056%;
• phosphore - 0,046%.

Selon le type et la qualité de l'acier utilisé, les produits métalliques soudés longitudinalement sont divisés en types suivants:

• SP - modification de l'acier calme;
• PS - modification de l'acier semi-quiescent;
• KP - modification de l'acier en ébullition.

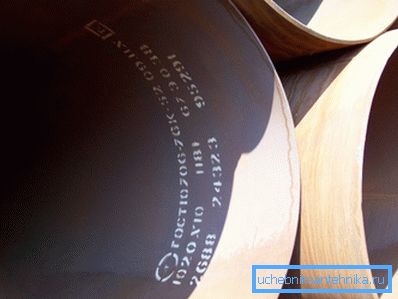

L'appartenance à l'une des catégories ci-dessus est indiquée dans le marquage appliqué à la surface des tuyaux ou indiqué dans la documentation jointe.

Les tubes longitudinaux soudés en acier faiblement allié et en acier au carbone, dont le diamètre est compris entre 10 et 530 mm, sont répartis dans les groupes suivants:

• avec composition chimique normalisée;
• avec propriétés mécaniques nominales;
• avec propriétés mécaniques et composition chimique évaluées;
• avec test de pression hydraulique normalisé.

L'utilisation des nuances d'acier mentionnées ci-dessus ne permet pas de fournir au produit fini une résistance suffisante aux processus de corrosion. C'est pourquoi les tuyaux finis avant ou après les travaux d'installation sont soumis à un traitement spécial consistant en l'utilisation de composés protecteurs spéciaux ou en l'application de peintures et vernis traditionnels (LKM). (Voir aussi l'article Protection contre la corrosion des tubes en acier: caractéristiques.)

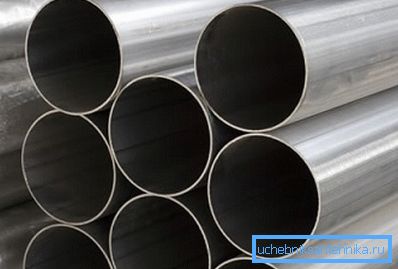

Une catégorie distincte est un tube soudé galvanisé, pour la production duquel sont utilisées les nuances d'acier au carbone 10, 20, 35, 45 et 15XM. Ce matériel peut être utilisé aux fins prévues avec un traitement anticorrosion minimal ou sans aucun traitement.

Les produits finis, quelle que soit la qualité des matériaux de production utilisés, doivent résister à une pression de travail à long terme ne dépassant pas 16 MPa. Cette qualité détermine en grande partie le domaine d'utilisation des tubes longitudinaux soudés.

Champ d'application

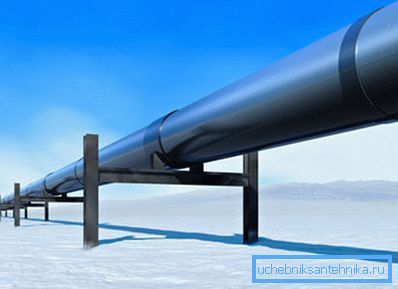

La gamme de tubes soudés longitudinaux sur le marché a trouvé une large application dans les industries de traitement du pétrole et du gaz et dans les industries extractives, conformément aux exigences de la norme GOST 20295-85. Avec l'utilisation de ces produits sont construits des pipelines, à la fois avec un emplacement externe et encastré. (Voir aussi l'article Système d'égouts: caractéristiques.)

Important: l’épaisseur de la paroi de la canalisation dans le sol doit être d’au moins 3 mm. Les canalisations souterraines ou hors sol sont constituées de canalisations dont l’épaisseur de paroi ne dépasse pas 2 mm.

Le principal domaine d'application des tubes soudés longitudinaux a été choisi par hasard, car ces produits présentent les qualités distinctives suivantes:

• Simplicité du raccordement de soudage lors de la réalisation de branchements, de joints d’angle et d’extrémité, lors de l’installation de vannes et ainsi de suite
• Poids relativement faible par rapport aux autres produits en métaux ferreux. et, par conséquent, facilité de transport et travaux d'installation moins coûteux.
• Prix ​​raisonnable, ce qui a un effet positif sur le coût du pipeline dans son ensemble.
• Résistance aux précipitations et autres effets négatifs des facteurs environnementaux (sous réserve d'une préparation anticorrosion préalable).
• La possibilité d'opérer dans presque toutes les zones climatiques sans compromettre l'intégrité des soudures et des pipelines en général.

Bien entendu, le domaine d'application des tuyaux longitudinaux soudés ne se limite pas à la construction d'oléoducs ou de gazoducs, car ces produits se caractérisent par une polyvalence d'utilisation.

Conformément au domaine d’application, ces tuyaux sont répartis dans les classes suivantes:

• Classe 1 - équipée de produits destinés au transport de fluides liquides et gazeux sous basse pression. De plus, de tels tuyaux sont couramment utilisés dans la construction d'échafaudages et de structures métalliques similaires, sur lesquels la charge mécanique est faible.
• Classe 2 - utilisée principalement dans la construction de pipelines de pétrole, de gaz et d'eau. En outre, l'utilisation de produits métalliques correspondant à cette classe s'étend à l'équipement des entreprises de l'industrie chimique.
• Grade 3 - utilisé dans les industries chimiques et alimentaires. Une caractéristique distinctive de ces produits est leur résistance aux températures élevées et aux pressions excessives à court terme.
• 4 classe - ces tuyaux sont principalement utilisés pour l'exploration de champs de gaz et de pétrole.
• Grade 5 - est la solution optimale pour l'assemblage de structures métalliques demandées dans les industries de l'ingénierie et de la construction automobile. Moins souvent, de tels tuyaux sont utilisés sur des chantiers de construction pour assembler des échafaudages ou des cadres pour la construction de plusieurs objets de construction.
• Grade 6 - est utilisé exclusivement dans le secteur de l'ingénierie.

Tailles principales

Les instructions pour la sélection et l’achat de tubes soudés électriques ainsi que pour le laminage d’autres métaux dépendent des dimensions. Considérons la combinaison standard de longueurs et de diamètres utilisée par les fabricants nationaux.

Produits avec longueur non mesurée:

• De 2 mètres ou plus avec un diamètre de section allant jusqu'à 30 mm;
• De 4 mètres et plus avec un diamètre de 30 à 70 mm;
• À partir de 5 mètres et d'un diamètre d'au moins 152 mm.

Produits avec une longueur:

• 5-9 mètres avec un diamètre d'au plus 70 mm;
• 6-9 mètres avec un diamètre de 70-219 mm;
• 10-12 mètres avec un diamètre d'au plus 426 mm.

En outre, un tube en acier soudé électriquement de plusieurs longueurs, dont la multiplicité est supérieure à 250 mm, est produit.

Conclusion

Vous savez maintenant ce que sont les tubes soudés longitudinaux, comment ils sont fabriqués et à quelles fins ils sont utilisés. Avez-vous des questions à clarifier? Plus d'informations utiles que vous pouvez trouver en regardant la vidéo dans cet article.
